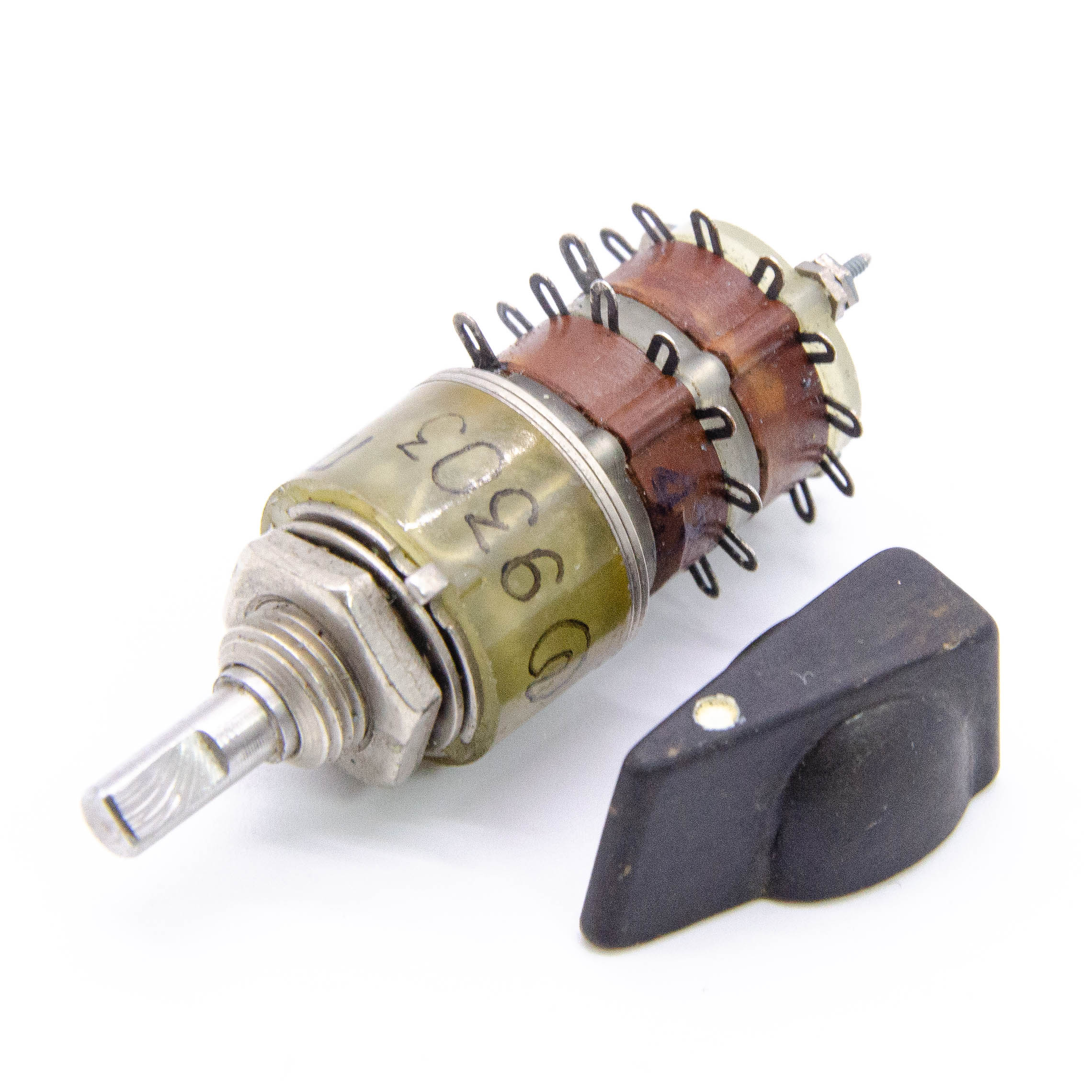

ПГ2-6-12П2Н ВК 12 положений 2 направления 0,5A(Ампер) 130V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный(арт. TN-2769)

2 платы (галеты); 30; ОЮО.360.048ТУ; Кузбассрадио
РОССИЯ
Артикул (ID): TN-2769
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1993
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЮО.360.048ТУ
Подробная документация
Аналоги и альтернативы
ID: 254142
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

Переключатель галетный ПГ2-6-12П2НВ малогабаритный. Предназначен для коммутации электрических цепей постоянного и переменного тока. Расшифровка: ПГ - переключатель галетный; 2 - вариант исполнения; 12П - число рабочих положений; 2Н - число направлений; В - всеклиматическое исполнение. К (клювик) - вид ручки переключателя. Количество плат - 2. Комплектуются ручкой круглой либо «клювиком». Возможна поставка без ручки. Максимальная коммутируемая мощность 15 W, номинальное напряжение: не более 130 V, максимальная токовая нагрузка 0,5 A. Вся дополнительная информация находится в pdf - файле.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПГ2-6-12П2Н ВК 12 положений 2 направления 0,5A(Ампер) 130V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный
Торговая марка Кузбассрадио
Страна изготовления РОССИЯ
Дата изготовленияi 1992-1999
Нормы и требования ОЮО.360.048ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 14,68
Наличие паспорта - этикетки нет
Транслитерация PG2-6-12P2N
Состояние упаковки самоупаковка
ТУ ОЮО.360.048ТУ

Основные параметры

Функциональная группа Переключатели
Функциональный тип Переключатель галетный
Серия переключателя ПГ2
Конструкция переключателя закрытого типа (в корпусе)
Количество плат (галет) 2 платы (галеты)
Количество направлений 2
Количество положений 12
Угол поворота, градусы 30
Тип валаi сплошной с прямой лыской (ВС-3)
Форма вала круглая
Диаметр вала (выступающей части) 4 mm
Длина вала (длина выступающей части) 17,5 mm
Вид выводов под пайку
Материал выводов латунь
Покрытие выводов лужение
Габаритные размеры L*W*H 56х15х27 mm
Длина корпуса 31,5 mm
Материал корпуса карболит
Материал галет (плат) пластмасса
Метод монтажа механический на панель
Метод монтажа электрический пайка
Фактическая маркировка ПГ2-6-12П2НВ
Установочные размеры Ø 8,2 mm
Режим работы (род тока) постоянный, переменный
Тип ручки К (клювик)
Количество выводов 24

Технические характеристики

Коммутируемое напряжение 130 V
Коммутируемый ток 0,5 А
Сопротивление контактов не более 20 mΩ
Сопротивление изоляции 1000 MΩ

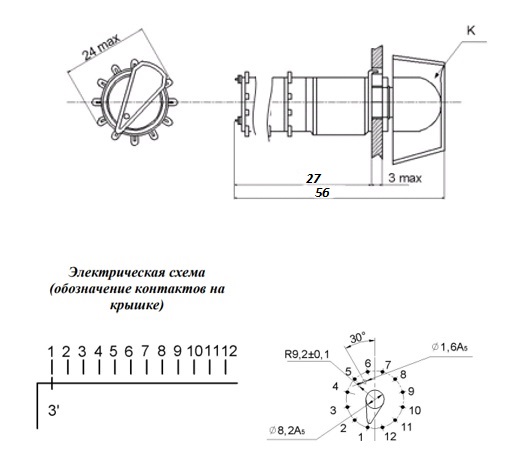

Электрическая схема контактов галетных переключателей 12 положений 2 направления
Максимальная коммутир.мощность 15 W
Электрическая прочность изоляции 550 V
Момент переключения 0,04 – 0,29 N·m

Условия эксплуатации

Гарантийный срок (мес.) 1
Минимальная наработка 10 000 час.
Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 0,66 -106,6 kPa
Климатическое исполнениеi В - всеклиматическое исполнение
ПГ2-6-12П2Н ВК 12 положений 2 направления 0,5A(Ампер) 130V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный   (datasheet)

Полные аналоги

ПГ2-612П2Н ВР, фото
ПГ2-612П2Н ВР

Функциональные аналоги

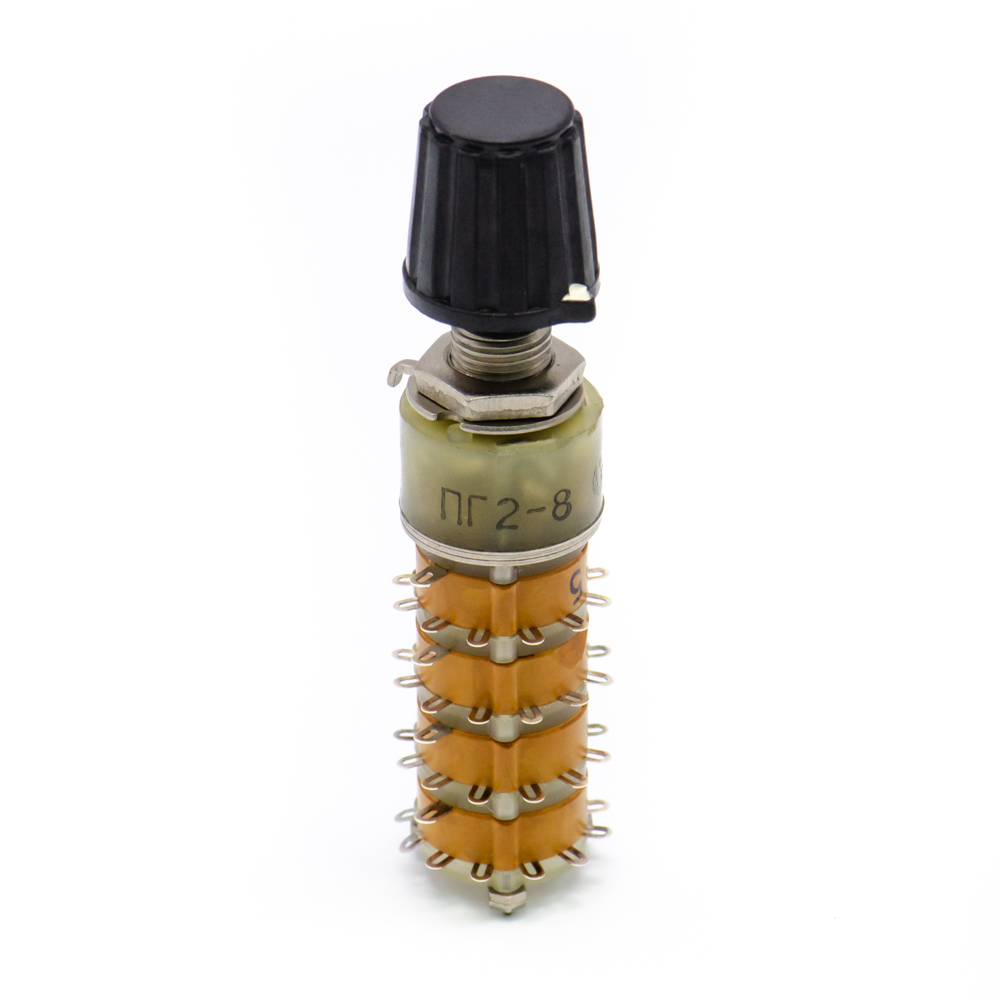

ПГ2-8-12П4Н ВР 12 положений 4 направления 0,5A(Ампер) 130V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, 2024г., фото
