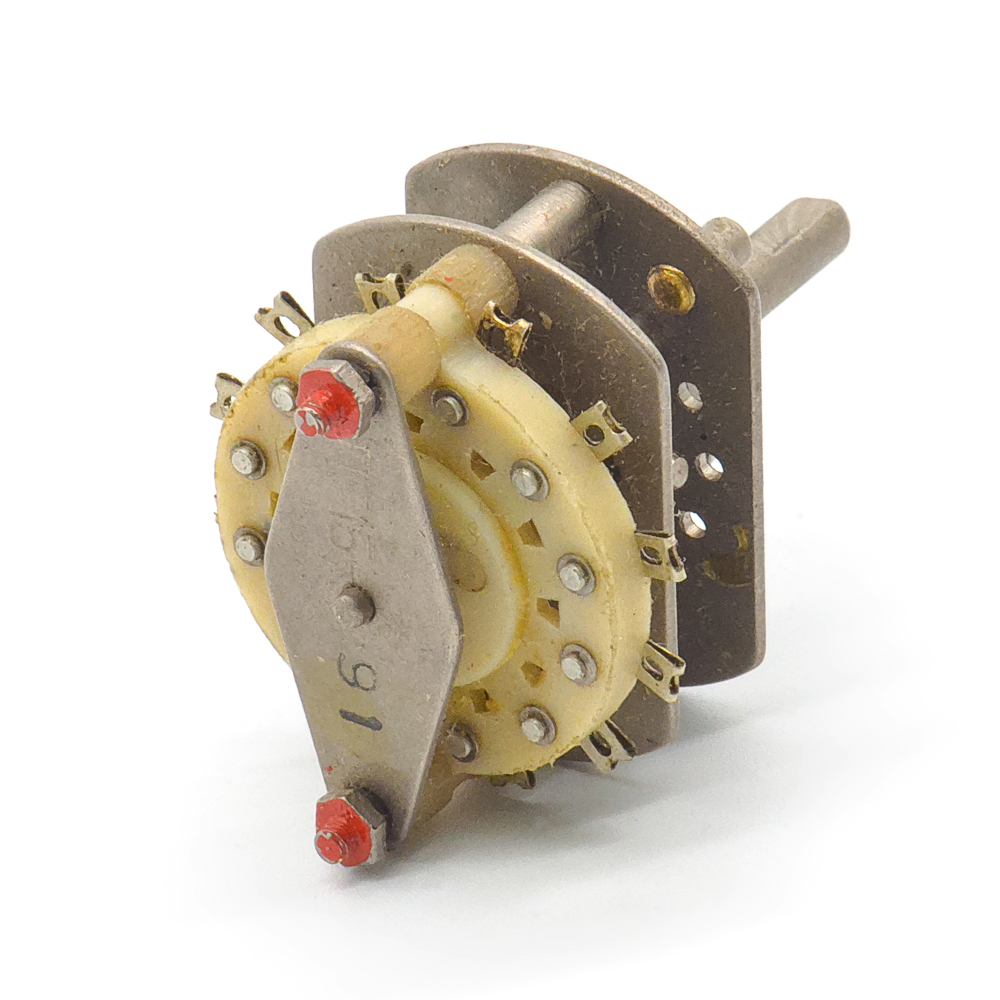

ПГ15-91 5 положений 2 направления 0,5A(Ампер) 127V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный (арт. OP-1446)

1 плата (галета); -; ОЮ0.360.098 ТУ; No name USSR
СССР
Артикул (ID): OP-1446
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1987
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЮ0.360.098 ТУ
Подробная документация
Аналоги и альтернативы
ID: 242690
На складе 10 шт
  • Цена от
    Включая НДС
     195 ₽
  • 1 шт. 225 ₽
  • от 5 шт. 195 ₽
Количество
Быстрый заказ

ПГ15-91 5П 2Н 0,5A 127V вал ВС-3 Переключатель галетный малогабаритный под объемный монтаж. Предназначен для коммутации электрических цепей в радиоэлектронной аппаратуре. Расшифровка: П – переключатель; Г - галетный, 15 – порядковый номер разработки; 91 – вариант исполнения; 5П – количество положений, 2Н – количество направлений. Ток - до 0,5 А. Напряжение постоянное - до 36 В. Напряжение переменное - до 127 В. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name USSR
Страна изготовления СССР
Дата изготовленияi 1959-1991
Нормы и требования ОЮ0.360.098 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 30
Наличие паспорта - этикетки нет
Транслитерация Rotary switch PG15-91
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
ТУ ОЮ0.360.098 ТУ

Основные параметры

Функциональная группа Переключатели
Функциональный тип Переключатель галетный
Серия переключателя ПГ15
Конструкция переключателя открытого типа (без корпуса)
Количество плат (галет) 1 плата (галета)
Количество направлений 2
Количество положений 5
Расстояние между платами 4
Тип валаi сплошной с прямой лыской (ВС-3)
Форма вала круглая
Диаметр вала (выступающей части) 4 mm
Длина вала (длина выступающей части) 20 mm
Вид выводов под пайку
Материал выводов латунь
Покрытие выводов (Ag) серебро

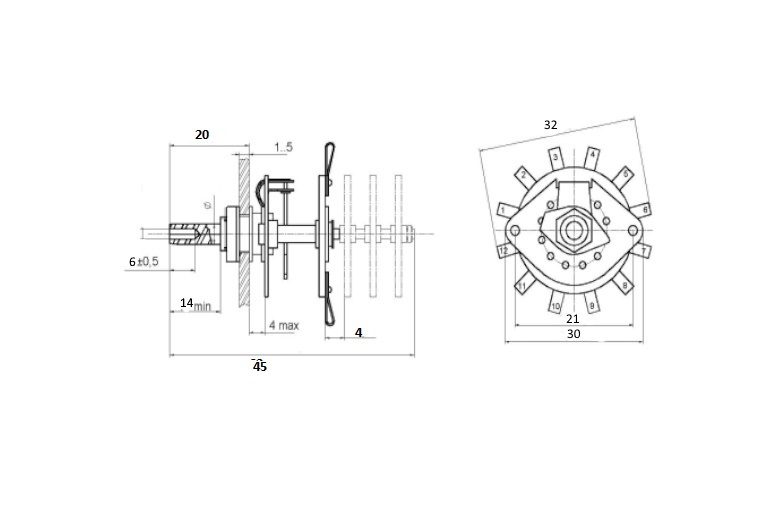

Габаритные размеры L*W*H 32х32х47 mm
Материал галет (плат) пластмасса
Метод монтажа механический на панель
Метод монтажа электрический пайка
Фактическая маркировка отсутствует
Установочные размеры Ø 8,2 mm
Режим работы (род тока) постоянный, переменный
Тип ручки поставляется отдельно
Количество выводов 12

Технические характеристики

Коммутируемое напряжение 127 V
Коммутируемый ток 0,5 А
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая схема контактов галетных переключателей 5 положений 2 направления
Максимальная коммутир.мощность 5 W
Момент переключения 0,02 – 0,25 N·m

Условия эксплуатации

Гарантийный срок (мес.) 1
Ресурс 5000 циклов
Минимальная наработка 5 000 час.
Интервал рабочих температур от -45 до +70°C
Относительная влажность 98% при температуре +40°С
Атмосферное давление 88 - 106,6 kPa
Климатическое исполнениеi УХЛ
ПГ15-91 5 положений 2 направления 0,5A(Ампер) 127V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный   (datasheet)

Функциональные аналоги

ПГ15-92 5П2Н, фото
ПГ15-92 5П2Н
ПГ15-93 5П2Н, фото
ПГ15-93 5П2Н
ПГ15-94 5П4Н, фото
ПГ15-94 5П4Н
ПГ15-95 5П4Н, фото
ПГ15-95 5П4Н
ПГ15-96 5П4Н, фото
ПГ15-96 5П4Н

Возможные аналоги

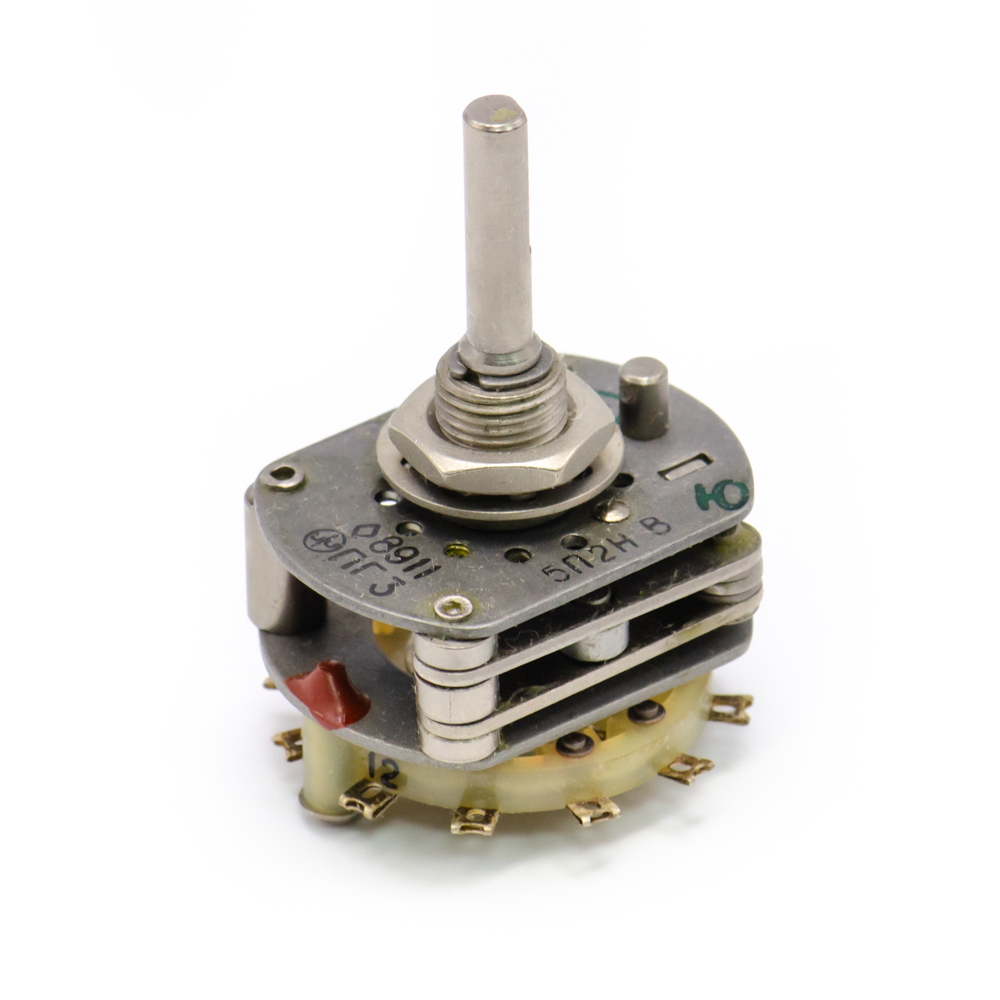

ПГ3-5П2НВ 5 положений 2 направления 0,5A(Ампер) 250V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, фото
