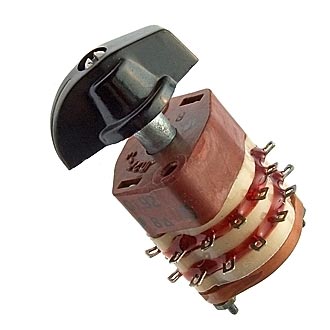

| Наименование | П2Г3-9П1Н 9 положений 1 направление 2A(Ампер) 220V(Вольт) вал ОС-6 (гладкий с конической лыской с резьбой) Переключатель галетный, ЦЭ0.360.016 ТУ. |
| Торговая марка |
No name Russia
|
| Страна изготовления | РОССИЯ |
| Дата изготовленияi | 2010-2019 |
| Нормы и требования | ЦЭ0.360.016 ТУ |
| Вид приемки i | "5"- ВП, ПЗ |
| Масса изделия, гр | 33,25 |
| Наличие паспорта - этикетки | нет |
| Транслитерация | P2G3-9P1H 9 positions 1 direction 2A(Ampere) 220V(Volt) shaft OS-6 (smooth with conical bald head with thread) Galetny switch, CE0.360.016TU |
| Вид упаковки | картонная коробка (10шт) |
| Состояние упаковки | заводская |
| Функциональная группа | Переключатели |
| Функциональный тип | Переключатель галетный |
| Серия переключателя | П2Г3 |
| Конструкция переключателя | закрытого типа (в корпусе) |
| Количество направлений | 1 направление |
| Количество положений | 9 положений |
| Количество плат (галет) | 1 плата (галета) |
| Материал галет (плат) | гетинаксо-карболит |
| Угол поворота, градусы | 15 |
| Тип валаi | гладкий с конической лыской с резьбой (ОС-6) |
| Форма вала | круглая |
| Диаметр вала (выступающей части) | 6 mm |
| Длина вала (длина выступающей части) | 19,5 mm |
| Количество выводов | 24 |
| Вид выводов | под пайку |
| Материал выводов | латунь |
| Покрытие выводов | (Ag) серебро |
| Габаритные размеры L*W*H | 30х29х50 mm |
| Длина корпуса | 32,2 mm |
| Ширина корпуса | 29 mm |
| Высота корпуса | 30 mm |
| Материал корпуса | карболит |
| Цвет корпуса | коричневый |
| Метод монтажа механический | на панель (М2,5х0,5 L=10 mm) |
| Метод монтажа электрический | пайка |
| Установочные размеры | крепежное отверстие d = 6,2 mm |
| Диаметр установочного отверстия | 6,2 mm |
| Толщина панели | 3 mm |
| Тип ручки | К (клювик) |
| Материал ручки(кнопки)-толкателя | бакелит |
| Наличие индикации (цвет) | белая полоса |
| Дополнительные характеристики | высокочастотный |
| Фактическая маркировка | 9П1Н |
| Аналогичные серии | ПГК…, ПГГ…, KTZ… |
| Другие наименования | галетник, поворотный переключатель, многопозиционный переключатель, кулачковый переключатель… |
| Коммутируемое напряжение | 220 V |
| Коммутируемый ток | 2 А |
| Максимальная коммутир.мощность | 60 W |
| Усилие или момент переключения | 0,25 – 1,1 N·m |
| Сопротивление контактов не более | 50 mΩ |
| Сопротивление изоляции | 1000 MΩ |
| Электрическая прочность изоляции | 1000 VAC 1min |

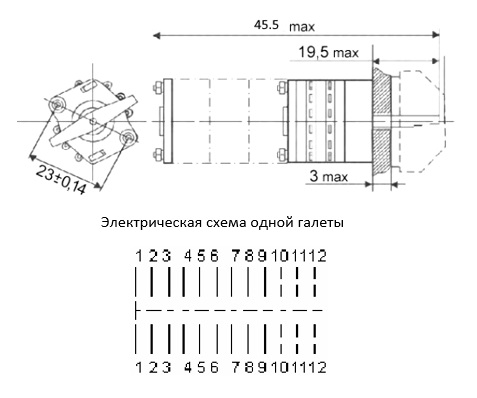

| Электрическая схема контактов галетных переключателей | 9 положений 1 направление |
| Вид нагрузки | активная |
| Режим работы (род тока) | активная, пассивная |
| Емкость между каждыми двумя контактами, не более | 1 pf |
| Емкость между корпусом и любым контактом, не более | 2 pf |
| Климатическое исполнениеi | УХЛ |
| Интервал рабочих температур | от -60 до +155°С |
| Ресурс | 5000 переключений |
| Относительная влажность | 98% при температуре +40°С |
| Атмосферное давление | 0,66 -106,6 kPa |
| Минимальный срок сохраняемости, лет | 20 лет |
