Скидка на  Переключатели галетные
-20%

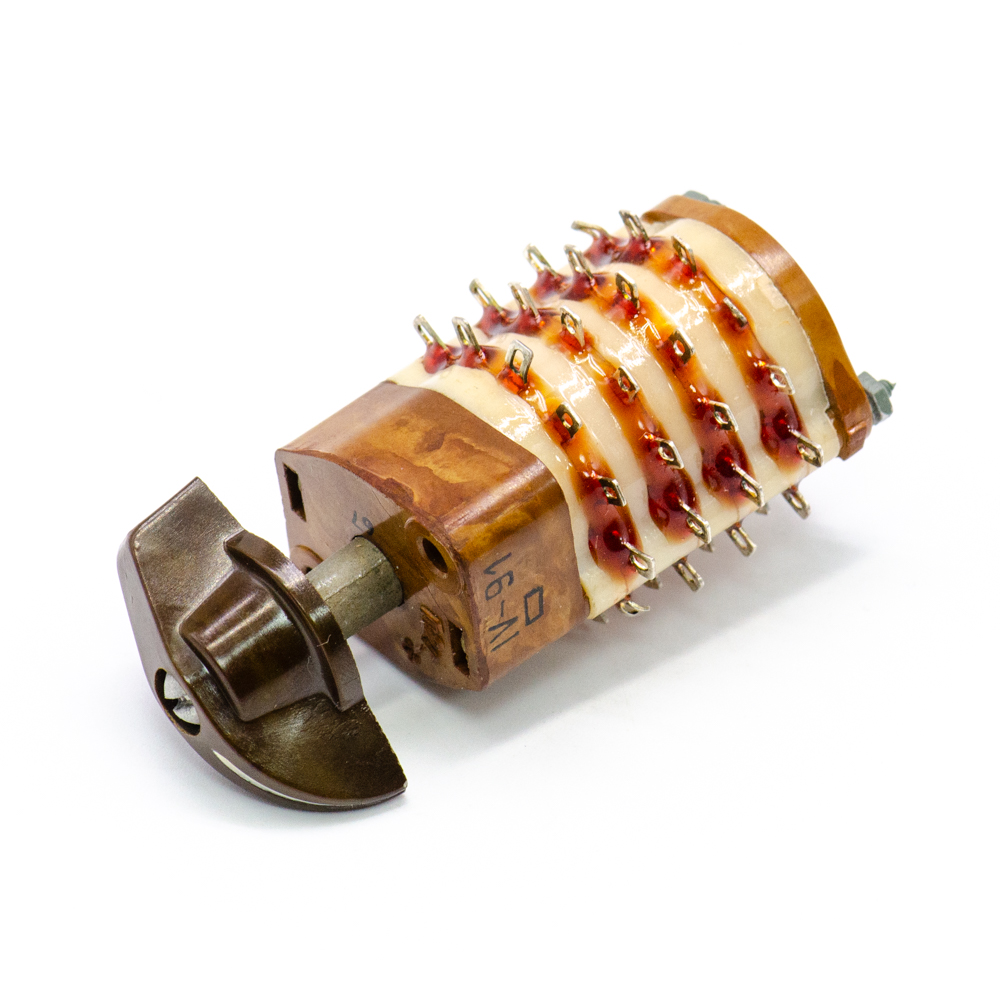

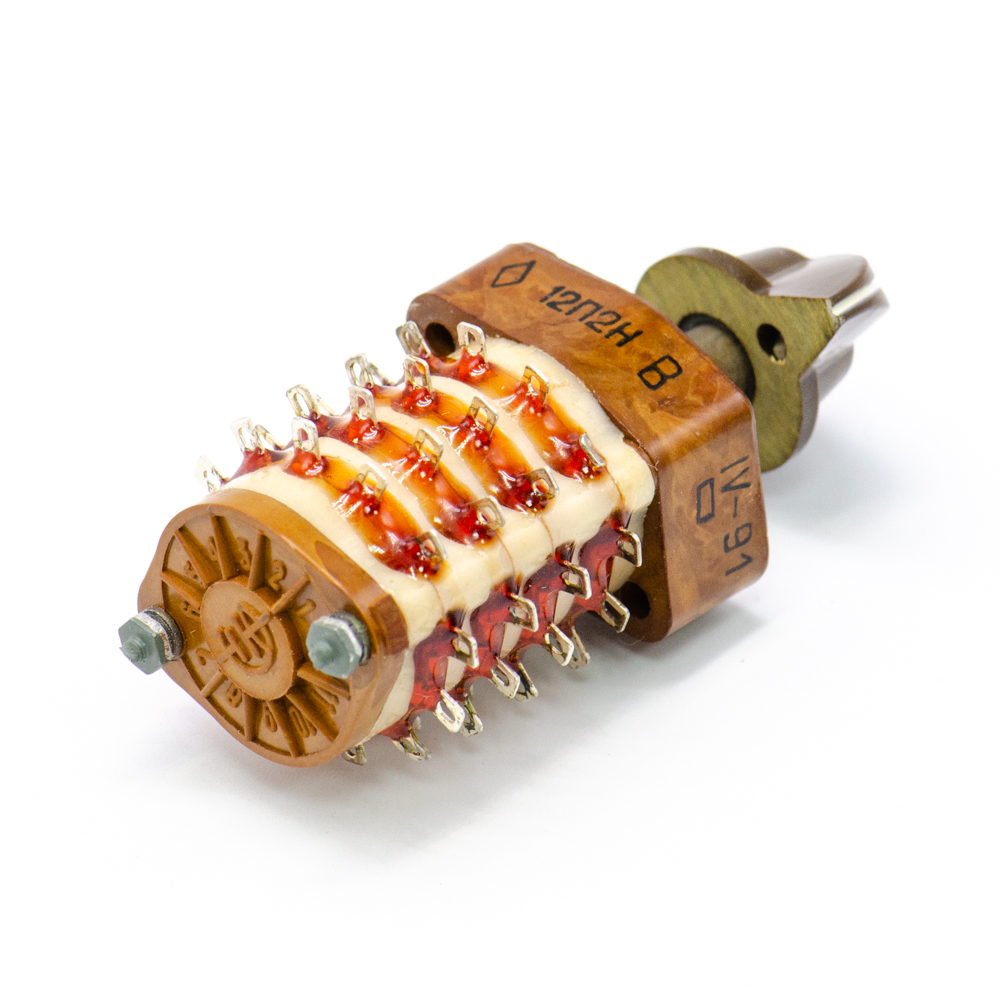

П2Г3-12П2НВ 12 положений 2 направления 2A(Ампер) 220V(Вольт) вал ОС-6 (гладкий с конической лыской с резьбой) Переключатель галетный, ЦЭ0.360.016 ТУ(арт. TF-602)

No name USSR; 2 платы (галеты); гетинаксо-карболит; К (клювик); " 5" - ВП, ПЗ; галетник, поворотный переключатель, многопозиционный переключатель, кулачковый переключатель…; ПГК…, ПГГ…, KTZ…
СССР
Артикул (ID): TF-602
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ЦЭ0.360.016 ТУ
Подробная документация
ID: 535142
На складе 1 шт
  • Цена от
    1 250.00 ₽
    1 000.00 ₽
  • Скидка -20%
  • 1 шт 1 000.00 ₽
    1250 ₽
Количество
Быстрый заказ

Переключатель П2Г3-12П2НВ галетный высокочастотный, малогабаритный. Предназначен для коммутации электрических цепей постоянного и переменного тока. Расшифровка: П - переключатель; 2 - высокочастотный; Г - галетный; 3 - порядковый номер исполнения; 12П - число рабочих положений; 2Н - число направлений, В – всеклиматическое исполнение. Сопротивление изоляции между двумя незамкнутыми контактами при нормальных климатических условиях - 1000 МОм. Электрическая прочность изоляции между двумя незамкнутыми контактами при нормальных климатических условиях - 1100 В. Число секций - 2. Каждая секция имеет 12 контактных выводов. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование П2Г3-12П2НВ 12 положений 2 направления 2A(Ампер) 220V(Вольт) вал ОС-6 (гладкий с конической лыской с резьбой) Переключатель галетный, ЦЭ0.360.016 ТУ
Торговая марка No name USSR
Страна изготовления СССР
Дата изготовленияi 1976-1991
Нормы и требования ЦЭ0.360.016 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 43
Наличие паспорта - этикетки нет
Транслитерация P2G3-12P2NV 12 positions 2 directions 2A(Amper) 220V(Volt) shaft OS-6 (smooth with conical flange with thread) Gate switch, CE0.360.016 TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип Переключатель галетный
Серия переключателя П2Г3
Конструкция переключателя закрытого типа (в корпусе)
Количество направлений 2 направления
Количество положений 12 положений
Количество плат (галет) 2 платы (галеты)
Материал галет (плат) гетинаксо-карболит
Угол поворота, градусы 60
Тип валаi гладкий с конической лыской с резьбой (ОС-6)
Форма вала круглая
Диаметр вала (выступающей части) 6 mm
Длина вала (длина выступающей части) 19,5 mm
Количество выводов 48
Вид выводов под пайку
Материал выводов латунь
Покрытие выводов (Ag) серебро
Габаритные размеры L*W*H 30х29х65,5 mm
Длина корпуса 43,2 mm
Ширина корпуса 29 mm
Высота корпуса 30 mm
Материал корпуса карболит
Цвет корпуса коричневый
Метод монтажа механический на панель (М2,5х0,5 L=10 mm)
Метод монтажа электрический пайка
Установочные размеры крепежное отверстие d = 6,2 mm
Диаметр установочного отверстия 6,2 mm
Толщина панели 3 mm
Тип ручки К (клювик)
Материал ручки(кнопки)-толкателя бакелит
Наличие индикации (цвет) белая полоса
Дополнительные характеристики высокочастотный
Фактическая маркировка П2Г3
Аналогичные серии ПГК…, ПГГ…, KTZ…
Другие наименования галетник, поворотный переключатель, многопозиционный переключатель, кулачковый переключатель…

Технические характеристики

Коммутируемое напряжение 220 V
Коммутируемый ток 2 А
Максимальная коммутир.мощность 60 W
Усилие или момент переключения 0,25 – 1,1 N·m
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1000 VAC 1min
Электрическая схема контактов галетных переключателей 12 положений 2 направления
Вид нагрузки активная
Режим работы (род тока) активная, пассивная
Емкость между каждыми двумя контактами, не более 1 pf
Емкость между корпусом и любым контактом, не более 2 pf

Условия эксплуатации

Климатическое исполнениеi В - всеклиматическое исполнение
Интервал рабочих температур от -60 до +155°С
Ресурс 5000 переключений
Относительная влажность 98% при температуре +40°С
Атмосферное давление от 0,66 до 106,6 kPa
Минимальный срок сохраняемости, лет 20 лет
П2Г3-12П2НВ 12 положений 2 направления 2A(Ампер) 220V(Вольт) вал ОС-6 (гладкий с конической лыской с резьбой) Переключатель галетный, ЦЭ0.360.016 ТУ   (datasheet)
