ВК-9 под пайку кнопка 2A(Ампер) 250VAC(Вольт) Микропереключатель(арт. TL-5694)

on-(on); кнопка
Made in USSR
Артикул (ID): TL-5694
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1989
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ТУ 25 02-(ЗЦЗ 603 008-02)-77 42
Аналоги и альтернативы
ID: 322211
На складе 1 шт
  • Цена от 42 ₽
  • 1 шт 42 ₽
Количество
Быстрый заказ

ВК-9 Микропереключатель – однополюсный, мгновенного действия с одинарным разрывом цепи. Предназначен для коммутации электрических цепей термометров манометрических
электроконтактных показывающих или сигнализирующих переменного тока напряжением 127, 250 В, 50 Гц, мощностью 50 ВА. Ход приводного элемента, рабочий (до срабатывания) - от 0,1 до 0,55 мм, дифференциальный - не более 0,08 мм, дополнительный - не менее 0,05 мм.  Конструкция контактных выводов обеспечивает подсоединение монтажных проводов при помощи пайки.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ВК-9 под пайку кнопка 2A(Ампер) 250VAC(Вольт) Микропереключатель
Торговая марка No name USSR
Страна происхождения Made in USSR
Нормы и требования ТУ 25 02-(ЗЦЗ 603 008-02)-77 42
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 2
Транслитерация VK-9 solder button 2A(Ampere) 250VAC(Volt) Microswitch
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Коммутационные изделия
Функциональный тип микропереключатель
Серия переключателя ВК
Число полюсов однополюсный
Количество положений 2
Наличие фиксации нет
Количество фиксированных положений 1
Усилие срабатывания 1,47 N
Усилие обратного срабатывания не менее 0,15 N
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический пайка
Способ присоединения проводов пайка
Установочные размеры 8,5 mm расстояние между монтажными отверстиями
Алгоритм работыi on-(on)
Электрическая схема контактов микропереключателей 1 перекл.
Наличие индикации (цвет) нет

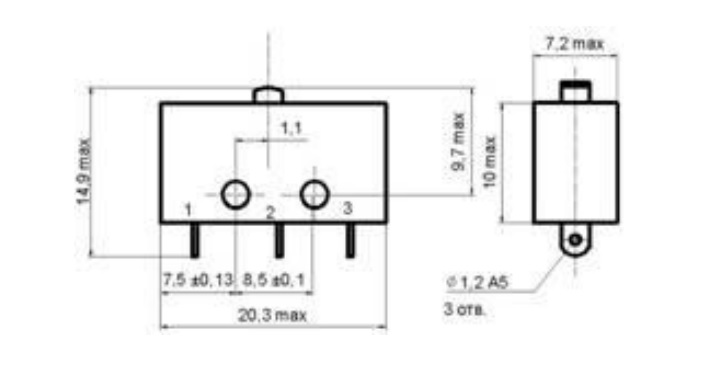

Габаритные размеры L*W*H 20х8х16 mm
Высота корпуса 11 mm
Длина корпуса 20 mm
Ширина корпуса 8 mm
Материал корпуса карболит
Вид толкателя кнопка
Рабочий ход толкателя 0,1 - 0,55 mm
Материал ручки(кнопки)-толкателя карболит
Покрытие ручки толкателя без покрытия
Цвет толкателя коричневый
Высота ручки толкателя 2 mm
Вид выводов лепесток
Материал выводов латунь
Покрытие выводов никель (Ni)
Фактическая маркировка ВК-9

Технические характеристики

Номинальный ток 2 A
Номинальное напряжение 250 VAC
Коммутируемая мощность, max 50 W

Условия эксплуатации

Климатическое исполнениеi УХЛ
