Скидка на Индикация и светодиоды
-20%

ВК-8 под пайку кнопка 2A(Ампер) 24VDC(Вольт) 220VAC(Вольт) Микропереключатель.(арт. SN-7359)

on-(on); No name USSR; кнопка
СССР
Артикул (ID): SN-7359
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1989
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ТУ 25.02-1746-75
Аналоги и альтернативы
ID: 283599
На складе 37 шт
  • Цена от 32 ₽
  • 1 шт 42 ₽
  • от 10 шт 32 ₽
Количество
Быстрый заказ

ВК-8 Микропереключатель – однополюсный, мгновенного действия с одинарным разрывом цепи. Предназначен для коммутации электрических цепей приборов и исполнительных механизмов цепей переменного тока напряжением 127, 220 В, 50 Гц, мощностью 300 ВА и постоянного тока напряжением 24 В, мощностью 70 Вт. Конструкция контактных выводов обеспечивает подсоединение монтажных проводов при помощи пайки.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ВК-8 под пайку кнопка 2A(Ампер) 24VDC(Вольт) 220VAC(Вольт) Микропереключатель.
Торговая марка No name USSR
Страна происхождения СССР
Нормы и требования ТУ 25.02-1746-75
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 3,2
Транслитерация VK-8 solder button 2A(Ampere) 24VDC(Volt) 220VAC(Volt) Microswitch
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Коммутационные изделия
Функциональный тип микропереключатель
Серия переключателя ВК
Число полюсов однополюсный
Количество положений 2
Наличие фиксации нет
Количество фиксированных положений 1
Усилие срабатывания 0,98-2,94 N
Усилие обратного срабатывания не менее 0,39 N
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический пайка
Способ присоединения проводов пайка

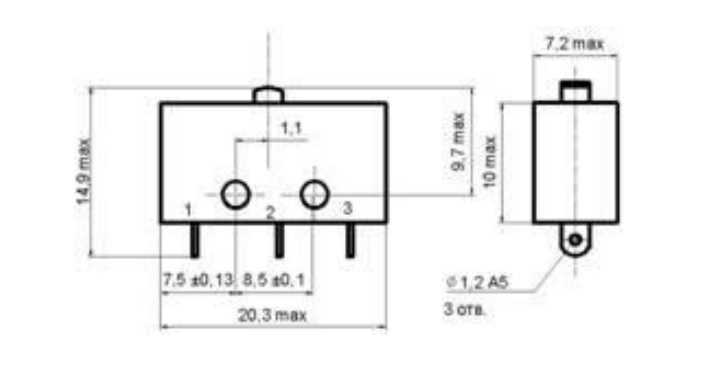

Установочные размеры 8,5 mm расстояние между монтажными отверстиями
Алгоритм работыi on-(on)
Электрическая схема контактов микропереключателей 1 перекл.
Наличие индикации (цвет) нет
Габаритные размеры L*W*H 20х8х16 mm
Высота корпуса 11 mm
Длина корпуса 20 mm
Ширина корпуса 8 mm
Материал корпуса карболит
Вид толкателя кнопка
Рабочий ход толкателя 0,17 - 0,6 mm
Материал ручки(кнопки)-толкателя карболит
Покрытие ручки толкателя без покрытия
Цвет толкателя коричневый
Высота ручки толкателя 2 mm
Вид выводов лепесток
Материал выводов латунь
Покрытие выводов никель (Ni)
Фактическая маркировка ВК-8

Технические характеристики

Номинальный ток 2 A
Номинальное напряжение 24 VDC; 220 VAC
Коммутируемая мощность, max 70 W

Условия эксплуатации

Климатическое исполнениеi УХЛ
