Скидка на  Резисторы подстроечные
-20%

МП-1(МР-1) под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель(арт. TP-1340)

on-(on); кнопка
БОЛГАРИЯ
Артикул (ID): TP-1340
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1985
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
Подробная документация
Аналоги и альтернативы
ID: 334825
На складе 1 шт
  • Цена от 18 ₽
  • 1 шт 18 ₽
Количество
Быстрый заказ

МП-1 Микропереключатель – однополюсный, малогабаритный с одним переключающим контактом. Предназначены для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 2,0 А. Используются для работы в качестве микропереключателей в системах управления и сигнализации электронной аппаратуры общего и специального назначения. Микропереключатели типа МП выпускаются 2 типоразмеров и 5 типономиналов. Микропереключатели выполнены в карболитовых корпусах и крепятся двумя винтами через отверстия в корпусе. Конструкция контактных выводов обеспечивает подсоединение монтажных проводов при помощи пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование МП-1(МР-1) под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель
Страна происхождения БОЛГАРИЯ
Дата изготовленияi дата не указана
Масса изделия, гр 2,21
Транслитерация MP-1(МР-1) solder button 0.2A(Ampere) 30VDC(Volt) 250VAC(Volt) Microswitch
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Коммутационные изделия
Функциональный тип микропереключатель
Серия переключателя МП
Число полюсов однополюсный
Количество положений 2
Наличие фиксации нет
Количество фиксированных положений 1
Усилие срабатывания 0,98-2,94 N
Усилие обратного срабатывания 0,39 N
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический пайка
Способ присоединения проводов пайка
Установочные размеры 8,5 mm расстояние между монтажными отверстиями
Алгоритм работыi on-(on)
Электрическая схема контактов микропереключателей 1 перекл.
Наличие индикации (цвет) нет

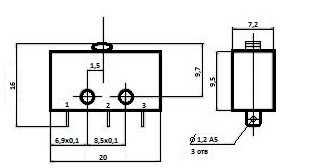

Габаритные размеры L*W*H 20,3х8,2х17,6 mm
Высота корпуса 11,7 mm
Длина корпуса 20,3 mm
Ширина корпуса 8,2 mm
Материал корпуса пластик
Вид толкателя кнопка
Рабочий ход толкателя 0,15 - 0,6 mm
Материал ручки(кнопки)-толкателя пластмасса
Покрытие ручки толкателя без покрытия
Цвет толкателя черный
Высота ручки толкателя 3 mm
Вид выводов лепесток
Материал выводов латунь
Покрытие выводов никель (Ni)
Фактическая маркировка MP-1

Технические характеристики

Номинальный ток 0,2 A
Номинальное напряжение 30 VDC; 250 VAC
Коммутируемая мощность, max 250 W
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции 1000 MΩ

Условия эксплуатации

Интервал рабочих температур от -60 до +125°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Ресурс 15000 циклов
МП-1(МР-1) под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель   (datasheet)

Полные аналоги

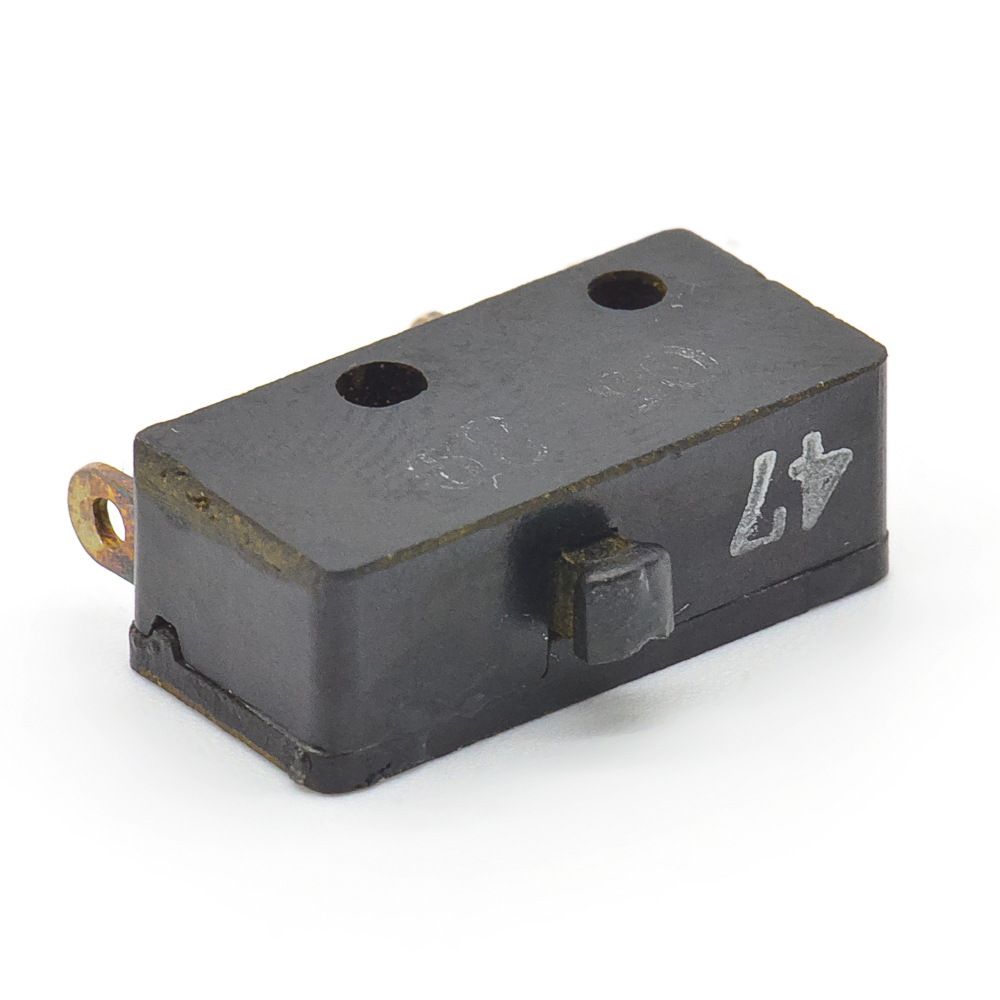

МП-1(МР-1) под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель., фото
