Скидка на  Резисторы подстроечные
-20%

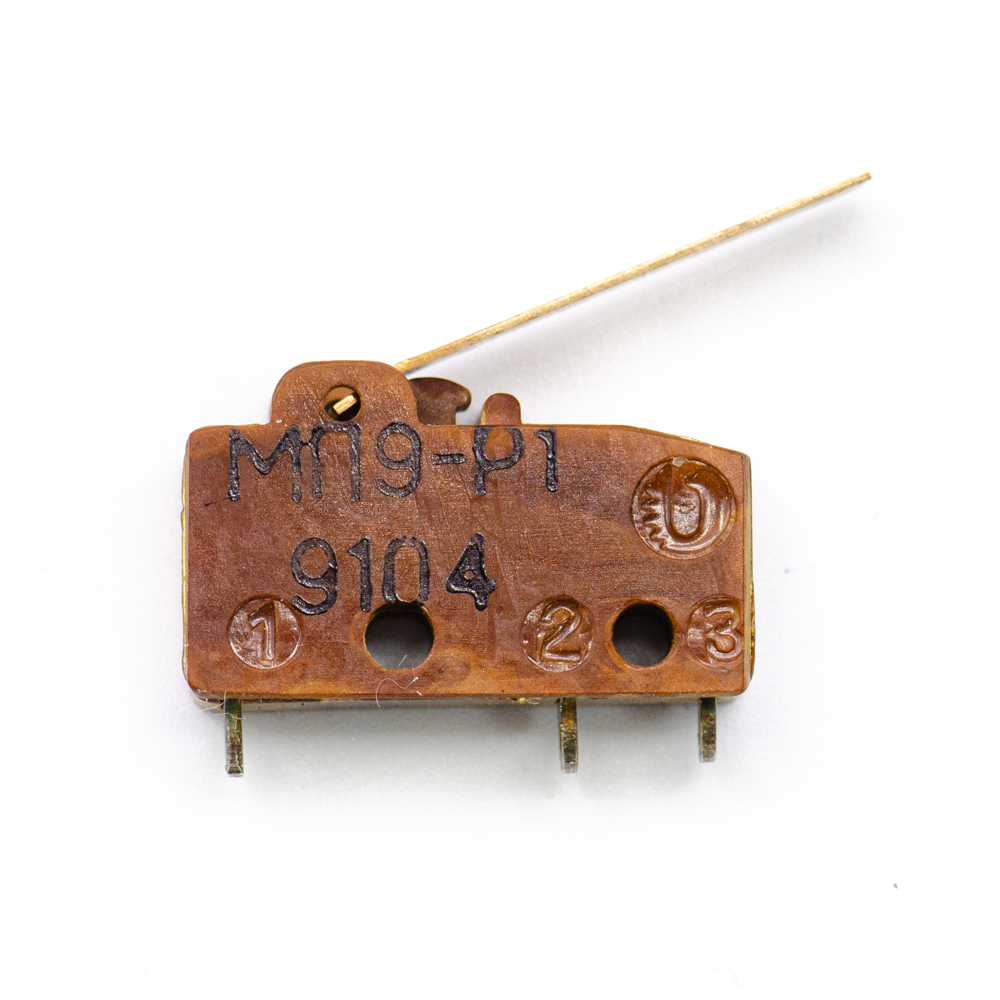

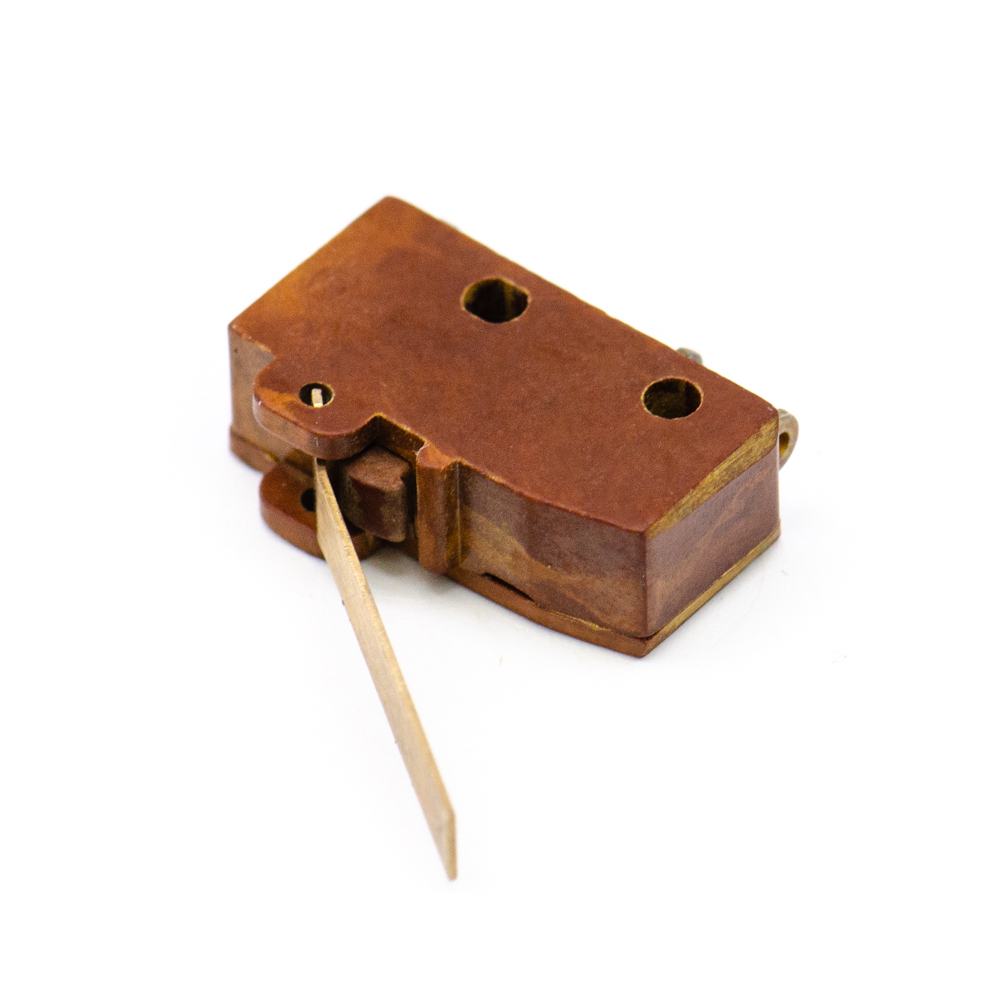

МП9-Р1 Микропереключатель 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель,УС0.360.061ТУ(арт. TB-7932)

on-(on); Кузбассрадио; кнопка
СССР
Артикул (ID): TB-7932
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ УС0.360.074ТУ
Подробная документация
Аналоги и альтернативы
ID: 530116
На складе 8 шт
  • Цена от 520 ₽
  • 1 шт 520 ₽
Количество
Быстрый заказ

Микропереключатели МП9-Р1 малогабаритные однополюсные с одинарным разрывом цепи для объёмного монтажа. Предназначены для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 2,0 А. Используются для работы в качестве концевых переключателей в радиоэлектронной аппаратуре общего назначения. Расшифровка условного обозначения МП9-Р1: МП - обозначение типа микропереключателя; 9 - порядковый номер разработки; Р1 - конструктивное исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf – файл

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование МП9-Р1 Микропереключатель 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель,УС0.360.061ТУ
Торговая марка Кузбассрадио
Страна происхождения СССР
Нормы и требования УС0.360.074ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 2,7
Транслитерация MP9-P1 Microswitch 0.2A(Ampere) 30VDC(Volt) 250VAC(Volt) Microswitch,US0.360.061TU
Наличие паспорта - этикетки нет
Вид упаковки самоупаковка
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Коммутационные изделия
Функциональный тип микропереключатель
Серия переключателя МП
Число полюсов однополюсный
Количество положений 2
Наличие фиксации нет
Усилие срабатывания 0,98-2,94 N
Усилие обратного срабатывания 0,39 N
Метод монтажа механический объемный
Метод монтажа электрический пайка
Способ присоединения проводов пайка

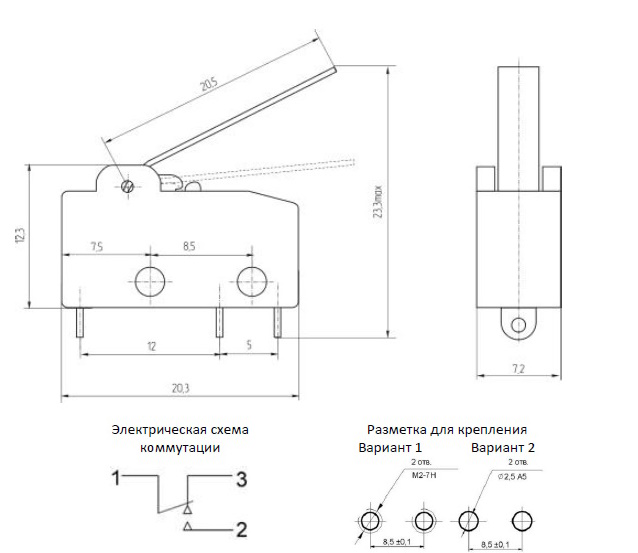

Установочные размеры 8,5 mm расстояние между монтажными отверстиями
Алгоритм работыi on-(on)
Электрическая схема контактов микропереключателей 1 перекл.
Наличие индикации (цвет) нет
Габаритные размеры L*W*H 20,3х7,2х23,3 mm
Высота корпуса 12,3 mm
Длина корпуса 20,3 mm
Ширина корпуса 7,2 mm
Материал корпуса карболит
Вид толкателя кнопка
Рабочий ход толкателя 0,15 - 0,6 mm
Материал ручки(кнопки)-толкателя карболит
Покрытие ручки толкателя без покрытия
Цвет толкателя коричневый
Вид выводов лепесток
Материал выводов латунь
Покрытие выводов (Ag) серебро
Фактическая маркировка МП9

Технические характеристики

Номинальный ток 0,2 A
Номинальное напряжение 30 VDC; 250 VAC
Коммутируемая мощность, max 300 W
Сопротивление контактов не более 0,05 Ω
Сопротивление изоляции 1000 MΩ

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Минимальная наработка 10 000 час.
Ресурс 30 000 переключений
Макс. срок хранения 15 лет
МП9-Р1 Микропереключатель 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель,УС0.360.061ТУ   (datasheet)
