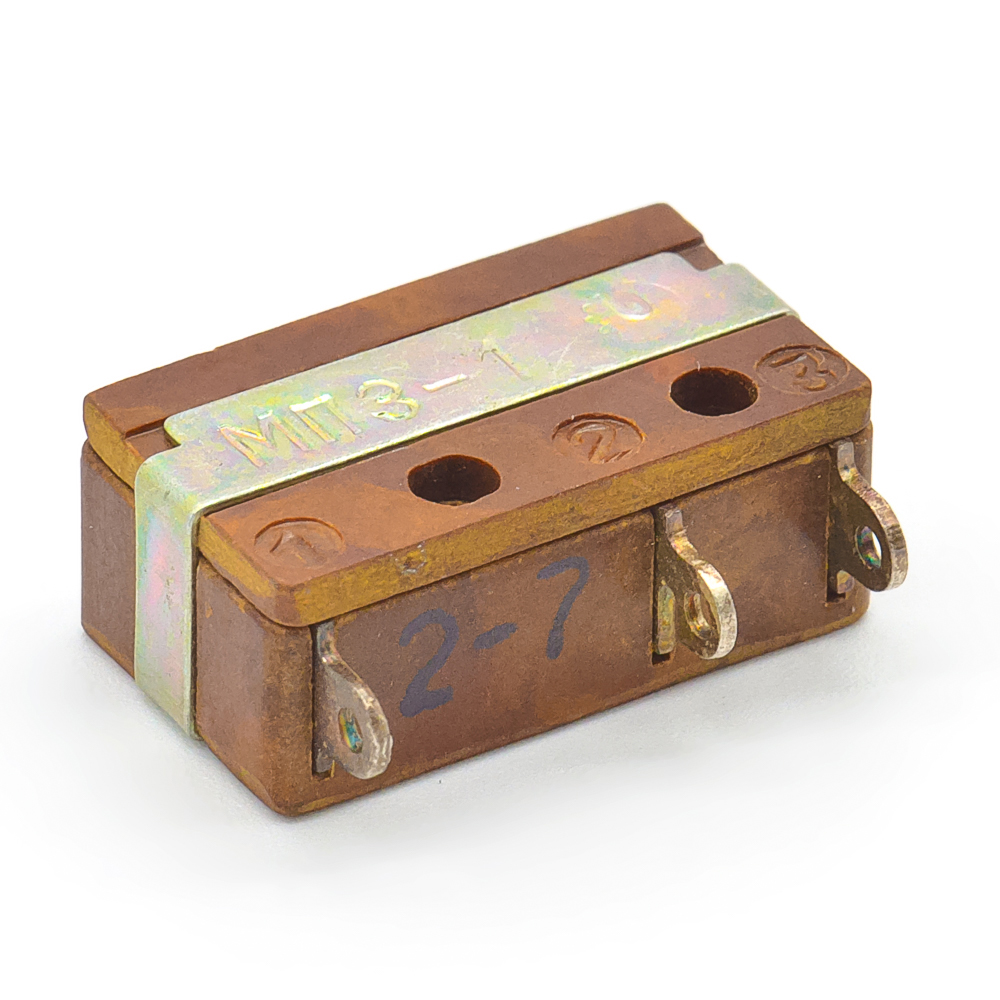

МП3-1 под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель(арт. OP-1640)

Кузбассрадио; кнопка
СССР
Артикул (ID): OP-1640
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1984-1990
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ УС0.360.074 ТУ
Подробная документация
Аналоги и альтернативы
ID: 255599
На складе 7 шт
  • Цена от 45 ₽
  • 1 шт 50 ₽
  • от 5 шт 45 ₽
Количество
Быстрый заказ

МП3-1 Микропереключатель – однополюсный, малогабаритный с одним переключающим контактом.
Предназначены для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 4,0 А. Используются для работы в качестве микропереключателей в системах управления и сигнализации электронной аппаратуры общего и специального назначения. Микропереключатели типа МП выпускаются 2 типоразмеров и 5 типономиналов. Микропереключатели выполнены в карболитовых корпусах и крепятся двумя винтами через отверстия в корпусе. Конструкция контактных выводов обеспечивает подсоединение монтажных проводов при помощи пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование МП3-1 под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель
Торговая марка Кузбассрадио
Страна происхождения СССР
Нормы и требования УС0.360.074 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 3,5
Транслитерация MP3-1 solder button 0.2A(Ampere) 30VDC(Volt) 250VAC(Volt) Microswitch
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Коммутационные изделия
Функциональный тип микропереключатель
Серия переключателя МП
Число полюсов однополюсный
Количество положений 2
Наличие фиксации нет
Количество фиксированных положений 1
Усилие срабатывания 0,98-2,94 N
Усилие обратного срабатывания 0,39 N
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический пайка
Способ присоединения проводов пайка

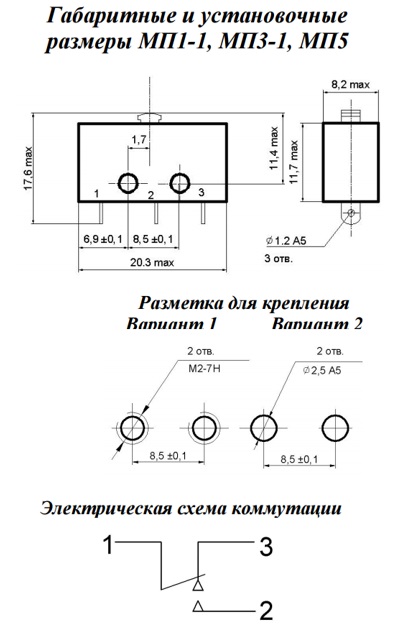

Установочные размеры 8,5 mm расстояние между монтажными отверстиями
Алгоритм работыi on-(on)
Электрическая схема контактов микропереключателей 1 перекл.
Наличие индикации (цвет) нет
Габаритные размеры L*W*H 20,3х8,2х17,6 mm
Высота корпуса 10 mm
Длина корпуса 20,3 mm
Ширина корпуса 8,5 mm
Материал корпуса карболит
Вид толкателя кнопка
Рабочий ход толкателя 0,15 - 0,6 mm
Материал ручки(кнопки)-толкателя карболит
Покрытие ручки толкателя без покрытия
Цвет толкателя коричневый
Высота ручки толкателя 4 mm
Вид выводов лепесток
Материал выводов латунь
Покрытие выводов (Ag) серебро
Фактическая маркировка МП3-1

Технические характеристики

Номинальный ток 0,2 A
Номинальное напряжение 30 VDC; 250 VAC
Коммутируемая мощность, max 300 W
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции 1000 MΩ

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Минимальная наработка 5000 час.
Ресурс 10000 часов
Макс. срок хранения 15 лет
МП3-1 под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель   (datasheet)

Полные аналоги

МП3-1 под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель, 2020г, фото
Артикул (ID): ZL-4867
МП3-1 под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель, 2020г
  • 641.64 ₽ 1 шт.
  • 641.64 ₽ от 10 шт.
  • 641.64 ₽ от 100 шт.
МП3-1 под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель., фото
Артикул (ID): KP-5103
МП3-1 под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель.
  • 480 ₽ 1 шт.

Функциональные аналоги

МП7 под пайку кнопка 0,5A(Ампер) 30VDC(Вольт) 220VAC(Вольт) Микропереключатель., фото
Артикул (ID): ZP-6322
МП7 под пайку кнопка 0,5A(Ампер) 30VDC(Вольт) 220VAC(Вольт) Микропереключатель.
  • 502.54 ₽ 1 шт.
  • 502.54 ₽ от 10 шт.

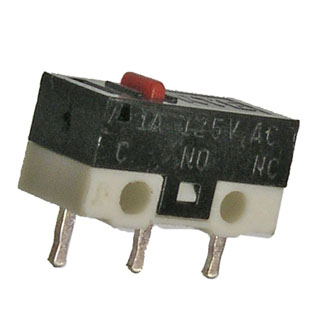

DM1-01P-3-1, фото
Артикул (ID): ZN-8870
DM1-01P-3-1
  • 5.49 ₽ 1 шт.
  • 5.49 ₽ от 10 шт.
  • 5.49 ₽ от 100 шт.
МП7 под пайку кнопка 0,5A(Ампер) 30VDC(Вольт) 220VAC(Вольт) Микропереключатель, фото
Артикул (ID): OP-1658
МП7 под пайку кнопка 0,5A(Ампер) 30VDC(Вольт) 220VAC(Вольт) Микропереключатель
  • 49 ₽ 1 шт.
  • 45 ₽ от 10 шт.
МП7 под пайку кнопка 0,5A(Ампер) 30VDC(Вольт) 220VAC(Вольт) Микропереключатель,, фото
Артикул (ID): OP-1657
МП7 под пайку кнопка 0,5A(Ампер) 30VDC(Вольт) 220VAC(Вольт) Микропереключатель,
  • 53 ₽ 1 шт.
  • 49 ₽ от 10 шт.
МП9 под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель, фото
Артикул (ID): OP-1655
МП9 под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель
  • 50 ₽ 1 шт.
  • 45 ₽ от 5 шт.
МП9 под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель, аналог, фото
Артикул (ID): OP-1725
МП9 под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель, аналог
  • 39 ₽ 1 шт.
  • 36 ₽ от 10 шт.

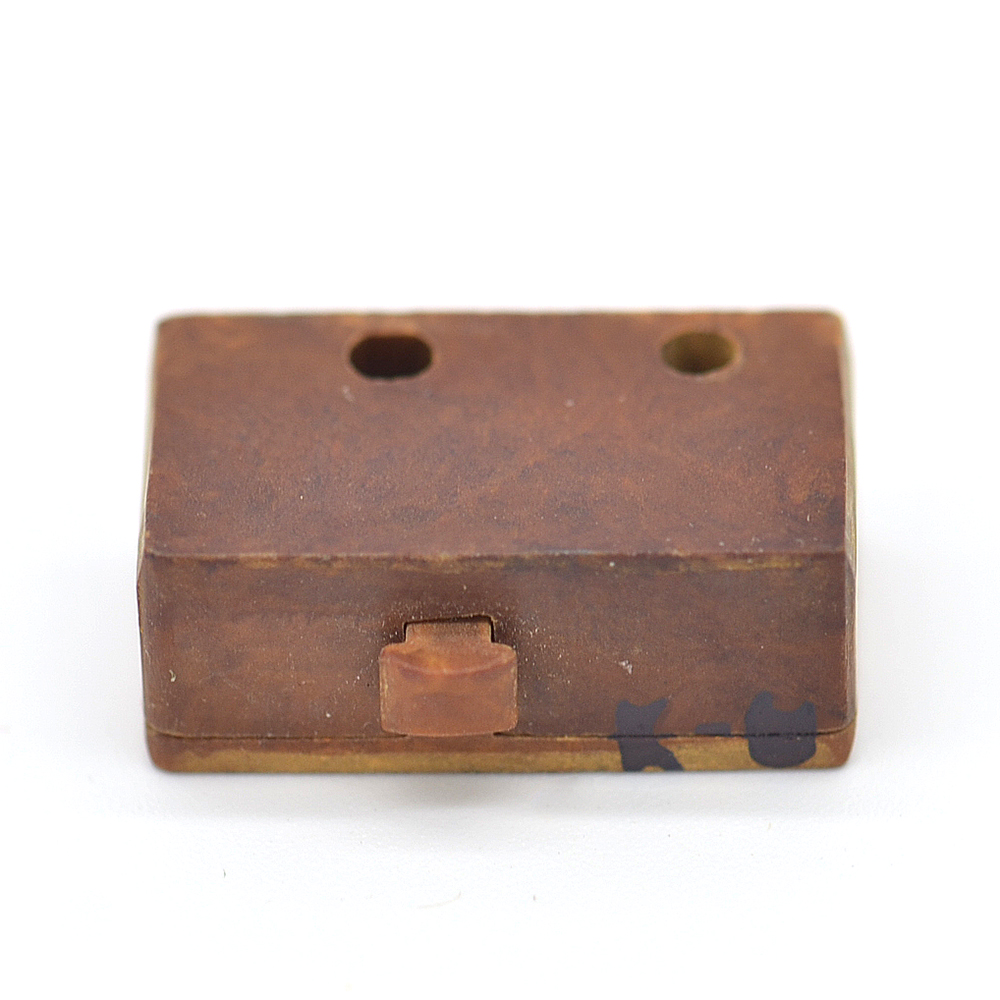

МП5 под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель, фото
