Скидка на Резисторы переменные (Потенциометры)
-20%

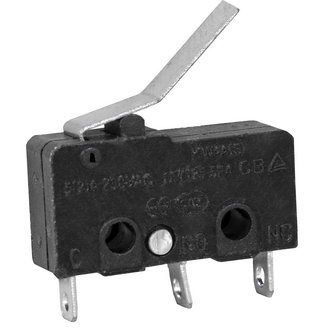

KW3-02 под пайку планка 5A(Ампер) 250VAC(Вольт) Микропереключатель (арт. ZP-6297)

on-(on); планка угловая
КИТАЙ
Артикул (ID): ZP-6297
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
Подробная документация
Аналоги и альтернативы
ID: 403638
На складе 1400 шт
  • Цена от
    Включая НДС
     19.88 ₽
  • 1 шт 19.88 ₽
Количество
Быстрый заказ

Микропереключатель с фигурной планкой RUICHI KW3-02 представляет собой коммутационное устройство с механическим приводом. Вынос планки 17 мм. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование KW3-02 под пайку планка 5A(Ампер) 250VAC(Вольт) Микропереключатель
Код ТНВЭД 8536508008
Торговая марка RUICHI
Страна происхождения КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 2,48
Наличие паспорта - этикетки нет
Вид упаковки картонная коробка
Кратность упаковки 2000
Состояние упаковки заводская

Основные параметры

Функциональная группа Коммутационные изделия
Функциональный тип микропереключатель
Серия переключателя KW3
Число полюсов однополюсный
Количество положений 2
Наличие фиксации нет
Количество фиксированных положений 1
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический пайка
Способ присоединения проводов пайка

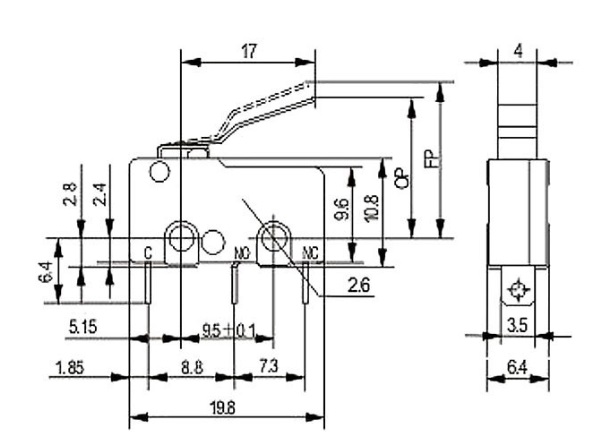

Установочные размеры 9,5 mm расстояние между монтажными отверстиями
Алгоритм работыi on-(on)
Электрическая схема контактов микропереключателей 1 перекл.
Наличие индикации (цвет) нет
Габаритные размеры L*W*H 19,8х6,4х24 mm
Высота корпуса 10,8 mm
Длина корпуса 19,8 mm
Ширина корпуса 6,4 mm
Материал корпуса пластик
Вид толкателя планка угловая
Рабочий ход толкателя 0,6 mm
Материал ручки(кнопки)-толкателя металл
Покрытие ручки толкателя (Ni) никель
Цвет толкателя серый
Высота ручки толкателя 8 mm
Вид выводов лепесток
Материал выводов латунь
Покрытие выводов никель (Ni)

Технические характеристики

Номинальный ток 5 A
Номинальное напряжение 250 VAC
Сопротивление контактов не более 30 mΩ
Сопротивление изоляции 100 MΩ

Условия эксплуатации

Интервал рабочих температур от -25 до +85 °С
Ресурс 100000 циклов
KW3-02 под пайку планка 5A(Ампер) 250VAC(Вольт) Микропереключатель   (datasheet)
