Скидка на Резисторы переменные (Потенциометры)
-20%

KW3-03 под пайку планка 5A(Ампер) 250VAC(Вольт) Микропереключатель. (арт. ZP-6305)

on-(on); планка угловая
КИТАЙ
Артикул (ID): ZP-6305
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
Подробная документация
Аналоги и альтернативы
ID: 553543
На складе 2000 шт
  • Цена от
    Включая НДС
     16.35 ₽
  • 1 шт 16.35 ₽
Количество
Быстрый заказ

Микропереключатель с планкой RUICHI KW3-03, вынос планки 14 мм, 250 В, 5 А, представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование KW3-03 под пайку планка 5A(Ампер) 250VAC(Вольт) Микропереключатель.
Код ТНВЭД 8536508008
Торговая марка RUICHI
Страна происхождения КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 2,4
Наличие паспорта - этикетки нет
Вид упаковки картонная коробка
Кратность упаковки 3000
Состояние упаковки заводская

Основные параметры

Функциональная группа Коммутационные изделия
Функциональный тип микропереключатель
Серия переключателя KW3
Число полюсов однополюсный
Количество положений 2
Наличие фиксации нет
Количество фиксированных положений 1
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический пайка
Способ присоединения проводов пайка

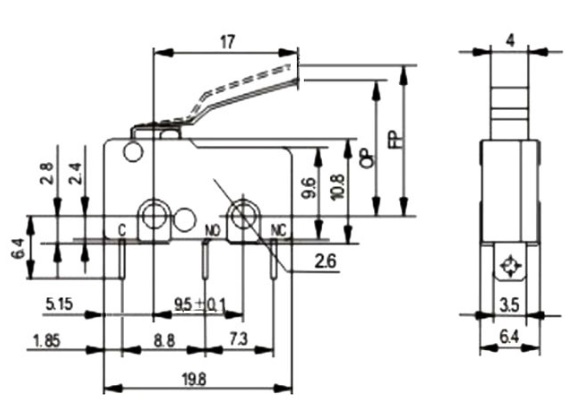

Установочные размеры 9,5 mm расстояние между монтажными отверстиями
Алгоритм работыi on-(on)
Электрическая схема контактов микропереключателей 1 перекл.
Наличие индикации (цвет) нет
Габаритные размеры L*W*H 20,8х6,4х28 mm
Высота корпуса 10,8 mm
Длина корпуса 19,8 mm
Ширина корпуса 6,4 mm
Материал корпуса пластик
Вид толкателя планка угловая
Рабочий ход толкателя 0,6 mm
Материал ручки(кнопки)-толкателя металл
Покрытие ручки толкателя (Ni) никель
Цвет толкателя серый
Высота ручки толкателя 10 mm
Вид выводов лепесток
Материал выводов латунь
Покрытие выводов никель (Ni)

Технические характеристики

Номинальный ток 5 A
Номинальное напряжение 250 VAC
Сопротивление контактов не более 30 mΩ
Сопротивление изоляции 100 MΩ

Условия эксплуатации

Интервал рабочих температур от -25 до +85 °С
Ресурс 100000 циклов
KW3-03 под пайку планка 5A(Ампер) 250VAC(Вольт) Микропереключатель.   (datasheet)
KW3-03 под пайку планка 5A(Ампер) 250VAC(Вольт) Микропереключатель.   (сертификат)

Полные аналоги

KW3-03 под пайку планка 5A(Ампер) 250VAC(Вольт) Микропереключатель, фото
Артикул (ID): KP-4807
KW3-03 под пайку планка 5A(Ампер) 250VAC(Вольт) Микропереключатель
  • 21 ₽ 1 шт.
  • 19 ₽ от 10 шт.

Функциональные аналоги

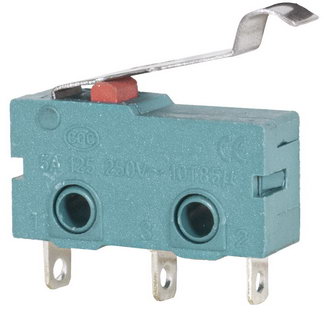

KW11-02 под пайку планка 5A(Ампер) 125VAC (Вольт) Микропереключатель, фото
Артикул (ID): ZP-6294
KW11-02 под пайку планка 5A(Ампер) 125VAC (Вольт) Микропереключатель
  • 14.91 ₽ 1 шт.
  • 14.91 ₽ от 10 шт.
  • 14.91 ₽ от 100 шт.

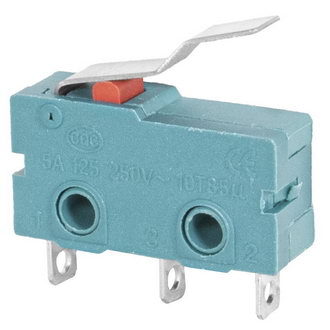

KW11-01 под пайку планка 5A(Ампер) 250V(Вольт) Микропереключатель, фото
Артикул (ID): ZP-6293
KW11-01 под пайку планка 5A(Ампер) 250V(Вольт) Микропереключатель
  • 16.4 ₽ 1 шт.
  • 16.4 ₽ от 10 шт.
  • 16.4 ₽ от 100 шт.
KW11-01 под пайку планка 5A(Ампер) 250V(Вольт) Микропереключатель., фото
Артикул (ID): KP-4777
KW11-01 под пайку планка 5A(Ампер) 250V(Вольт) Микропереключатель.
  • 16 ₽ 1 шт.
  • 15 ₽ от 10 шт.
KW11-02 под пайку планка 5A(Ампер) 125VAC (Вольт) Микропереключатель., фото
Артикул (ID): KP-4775
KW11-02 под пайку планка 5A(Ампер) 125VAC (Вольт) Микропереключатель.
  • 18 ₽ 1 шт.
  • 18 ₽ от 10 шт.

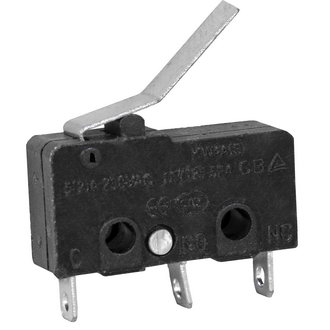

KW3-02 под пайку планка 5A(Ампер) 250VAC(Вольт) Микропереключатель, фото
Артикул (ID): ZP-6297
KW3-02 под пайку планка 5A(Ампер) 250VAC(Вольт) Микропереключатель
  • 19.88 ₽ 1 шт.
  • 19.88 ₽ от 10 шт.
  • 19.88 ₽ от 100 шт.

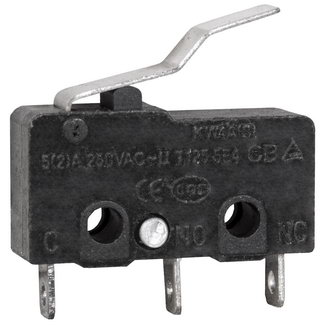

KW3-01 под пайку планка 5A(Ампер) 250VAC(Вольт) Микропереключатель, фото
Артикул (ID): ZP-6296
KW3-01 под пайку планка 5A(Ампер) 250VAC(Вольт) Микропереключатель
  • 16.95 ₽ 1 шт.
  • 16.95 ₽ от 10 шт.
  • 16.95 ₽ от 100 шт.

Возможные аналоги

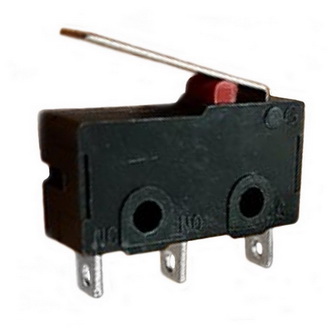

SM5-02N-25G-1 под пайку планка 3A(Ампер) 250VAC(Вольт) Микропереключатель, фото
Артикул (ID): ZP-9780
SM5-02N-25G-1 под пайку планка 3A(Ампер) 250VAC(Вольт) Микропереключатель
  • 14.04 ₽ 1 шт.
  • 14.04 ₽ от 10 шт.
  • 14.04 ₽ от 100 шт.

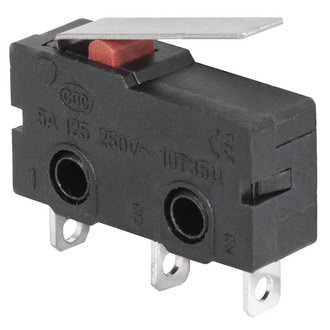

SM5-02N-25G-1 под пайку планка 3A(Ампер) 250VAC(Вольт) Микропереключатель., фото
Артикул (ID): KP-4785
SM5-02N-25G-1 под пайку планка 3A(Ампер) 250VAC(Вольт) Микропереключатель.
  • 16 ₽ 1 шт.
  • 15 ₽ от 10 шт.
