Скидка на Резисторы переменные (Потенциометры)
-20%

XY304V-A-02P лифт 12A(Ампер) 300V(Вольт) 2 контакта, шаг 5mm, 1 ряд контактов Клеммник винтовой, на плату, RUICHI(арт. ZT-3709)

0,5 - 1,5 mm²
КИТАЙ
Артикул (ID): ZT-3709
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
Аналоги и альтернативы
ID: 553542
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

XY304V-A-02P 5mm Клеммник винтовой предназначен для монтажа на печатную плату. Система обозначений: XY304- серия, шаг 5.0 мм, V - прямой, 03P- количество контактов. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование XY304V-A-02P лифт 12A(Ампер) 300V(Вольт) 2 контакта, шаг 5mm, 1 ряд контактов Клеммник винтовой, на плату, RUICHI
Торговая марка No name China
Страна изготовления КИТАЙ
Масса изделия, гр 2
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация XY304V-A-02P elevator 12A(Amp) 300V(Volt) 2 contacts, pitch 5mm, 1 row of contacts Screw terminal block, on the board, RUICHI.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип клеммник винтовой
Серия клеммников XY304V
Типоконструкция розетка угловая
Сечение кабеля, мм² 0,5 - 1,5 mm²
Сечение кабеля, AWG 24 - 14
Количество контактов 2 контакта
Количество зажимаемых проводов 2
Способ подключения проводов винтовой
Расположение присоединения проводов боковое
Количество уровней 1
Метод монтажа механический в плату
Метод монтажа электрический винт
Материал изолятора пластик PA66
Цвет изолятора зелёный
Материал контактов фосфористая бронза
Покрытие контактов лужение
Количество рядов контактов 1
Шаг контактов в ряду 5,0 mm

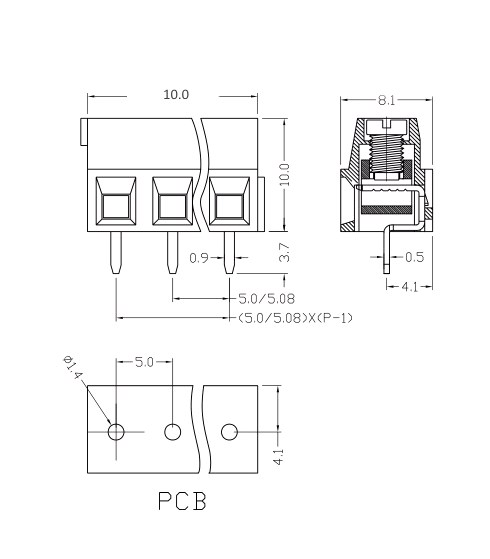

Габаритные размеры L*W*H 10x8,1x13,7 mm
Длина изолятора 10 mm
Ширина изолятора 8,47 mm
Высота изолятора 12 mm
Наличие дополнительной фиксации лифт (паз)
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии MB612-500…, TOxx01520000…
Другие наименования клеммник штепсельный, клеммник 2 контакта гнездо, клеммная колодка...

Технические характеристики

Номинальный ток 12 A
Номинальное напряжение 300 V
Макс. или предельное рабочее напряжение AC2000 V/1Min

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -40 до +105°C
XY304V-A-02P лифт 12A(Ампер) 300V(Вольт) 2 контакта, шаг 5mm, 1 ряд контактов Клеммник винтовой, на плату, RUICHI   (datasheet)

Полные аналоги

DG127-5.0-02P-14-00A(H) 12A(Ампер) 300V(Вольт) 2 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON, фото
Артикул (ID): ZM-6804
DG127-5.0-02P-14-00A(H) 12A(Ампер) 300V(Вольт) 2 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON
DG127-5.0-02P-14-00A(H) DEGSON, фото
DG127-5.0-02P-14-00A(H) DEGSON
GT127-5.0-02P-14-00A(H) GOLTEN, фото
GT127-5.0-02P-14-00A(H) GOLTEN
DG127-5.0-02P-14-00S(H) GAOSONG, фото
DG127-5.0-02P-14-00S(H) GAOSONG

Функциональные аналоги

KLS2-127-5.00-02P-4C KLS, фото
KLS2-127-5.00-02P-4C KLS
MB612-50002 DECA, фото
MB612-50002 DECA
TO0201520000G ANYTEK, фото
TO0201520000G ANYTEK
1729018 Phoenix Contact, фото
1729018 Phoenix Contact

Возможные аналоги

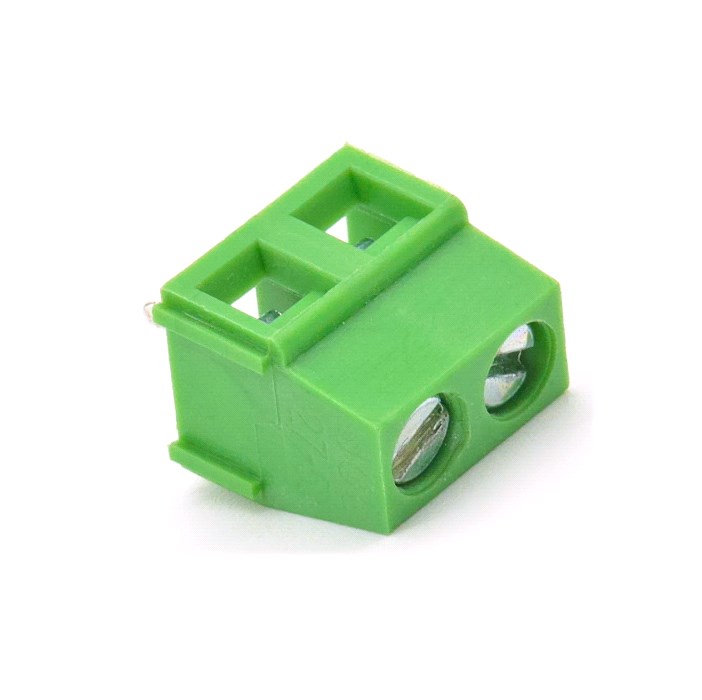

282836-2 TE, фото
282836-2 TE
VI0201550000G Amphenol Anytek, фото
VI0201550000G Amphenol Anytek
0295433003 Molex, фото
0295433003 Molex
EB21A-02-C Adam Tech, фото
EB21A-02-C Adam Tech
