Скидка на  Конденсаторы электролитические
-20%

DG305-7.5-02P-12-00A(H) 15A(Ампер) 300V(Вольт) 2 контакта шаг 7,5mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON.(арт. ZL-642)

розетка угловая; 0,8-2,5 mm²; винт; TB-7.5-P-xP/GY…; клеммный блок на 2 контакта
КИТАЙ
Артикул (ID): ZL-642
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
Аналоги и альтернативы
ID: 483805
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

DG305-7.5-02P-12-00A(H) Клеммник винтовой, на плату. Структура условного обозначения: DG305-7.5-02P-12-00A(H): DG305-серия, 7.5-шаг, мм, 02P-количество контактов, 1-тип шага: одинарный, 2-цвет(синий), 00A(H)-дополнительные технические параметры. Предназначен для соединения печатной платы с проводником сечением до 2,5 mm². Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование DG305-7.5-02P-12-00A(H) 15A(Ампер) 300V(Вольт) 2 контакта шаг 7,5mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON.
Торговая марка DEGSON, Degson Electronics Co., LTD
Страна изготовления КИТАЙ
Масса изделия, гр 2
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация DG305-7.5-02P-12-00A(H) 15A(Amp) 300V(Volt) 2 contacts pitch 7.5mm, 1 row of contacts Screw terminal block, for board, DEGSON.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип клеммник винтовой
Серия клеммников DG305
Типоконструкция розетка угловая
Сечение кабеля, мм² 0,8-2,5 mm²
Сечение кабеля, AWG 18 - 12
Количество контактов 2 контакта
Количество зажимаемых проводов 2
Способ подключения проводов винтовой
Расположение присоединения проводов боковое
Количество уровней 1
Метод монтажа механический в плату
Метод монтажа электрический винт
Материал изолятора пластик PA66
Цвет изолятора синий
Материал контактов латунь
Покрытие контактов лужение
Количество рядов контактов 1
Шаг контактов в ряду 7,5 mm

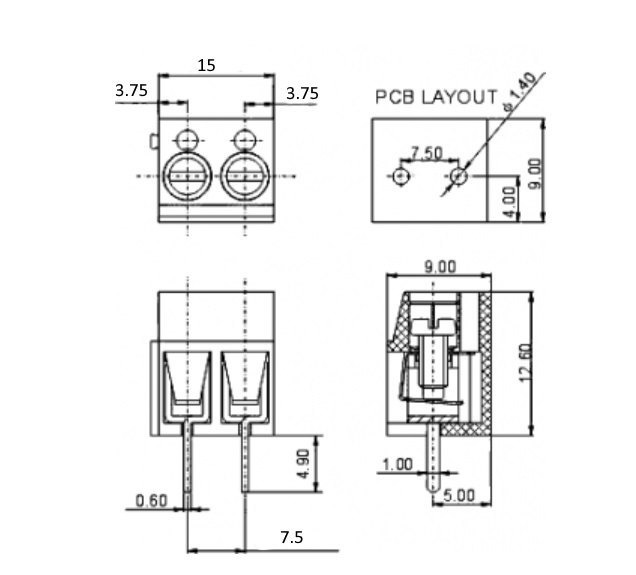

Габаритные размеры L*W*H 15x9x17,5 mm
Длина изолятора 15 mm
Ширина изолятора 9 mm
Высота изолятора 17,5 mm
Наличие дополнительной фиксации нет
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии TB-7.5-P-xP/GY…
Другие наименования клеммный блок на 2 контакта

Технические характеристики

Номинальный ток 15 A
Номинальное напряжение 300 V
Сопротивление изоляции 5000 MΩ
Макс. или предельное рабочее напряжение VAC 2000 V/1Min

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -30 до +120°C
DG305-7.5-02P-12-00A(H) 15A(Ампер) 300V(Вольт) 2 контакта шаг 7,5mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON.   (datasheet)

Полные аналоги

DG305-7.5-02P RUICHI, фото
DG305-7.5-02P RUICHI
DG305-7.5-02P-12-00S(H) GAOSONG, фото
DG305-7.5-02P-12-00S(H) GAOSONG

Возможные аналоги

ETB71020B000Z ECE, фото
ETB71020B000Z ECE
AK110/2DS-7,5-V/ROT PTR MESSTECHNIK, фото
AK110/2DS-7,5-V/ROT PTR MESSTECHNIK
TB-7.5-P-2P/GY NINIGI, фото
TB-7.5-P-2P/GY NINIGI
