Скидка на  Конденсаторы электролитические
-20%

DG301-5.0-02P-12-00S(H) 15A(Ампер) 300V(Вольт) 2 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, GAOSONG(арт. ZM-6822)

розетка угловая; 1,5 mm²; винт; ED500/xxDS…, TB002-500…, RG301-5.0...; клеммный блок на 2 контакта
КИТАЙ
Артикул (ID): ZM-6822
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
Аналоги и альтернативы
ID: 287307
На складе 1 шт
  • Цена от 10.18 ₽
  • 1 шт 10.18 ₽
Количество
Быстрый заказ

DG301-5.0-02P-12-00S(H) Клеммник винтовой, на плату. Структура условного обозначения: DG301-5.0-02P-12-00S(H): DG301-серия, 5.0-шаг, мм, 02P-количество контактов, 1-тип шага: одинарный, 2-цвет(синий), 00S(H)-дополнительные технические параметры. Предназначен для соединения печатной платы с проводником сечением до 1,5 mm². Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование DG301-5.0-02P-12-00S(H) 15A(Ампер) 300V(Вольт) 2 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, GAOSONG
Торговая марка GAOSONG
Страна изготовления КИТАЙ
Масса изделия, гр 1,7
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация DG301-5.0-02P-12-00S(H) 15A(Amp) 300V(Volt) 2 contacts pitch 5.0mm, 1 row of contacts Screw terminal block, on the board, GAOSONG
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип клеммник винтовой
Серия клеммников DG301
Типоконструкция розетка угловая
Сечение кабеля, мм² 1,5 mm²
Сечение кабеля, AWG 22 - 14
Количество контактов 2 контакта
Количество зажимаемых проводов 2
Способ подключения проводов винтовой
Расположение присоединения проводов боковое
Количество уровней 1
Метод монтажа механический в плату
Метод монтажа электрический винт
Материал изолятора пластик PA66
Цвет изолятора синий
Материал контактов латунь
Покрытие контактов лужение
Количество рядов контактов 1
Шаг контактов в ряду 5,0 mm

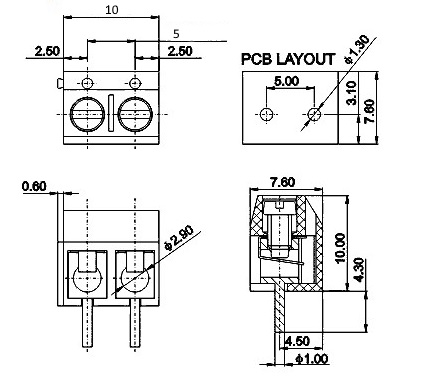

Габаритные размеры L*W*H 10x7,6x14,3 mm
Длина изолятора 10 mm
Ширина изолятора 7,6 mm
Высота изолятора 10 mm
Наличие дополнительной фиксации нет
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии ED500/xxDS…, TB002-500…, RG301-5.0...
Другие наименования клеммный блок на 2 контакта

Технические характеристики

Номинальный ток 15 A
Номинальное напряжение 300 V
Сопротивление изоляции 5000 MΩ
Макс. или предельное рабочее напряжение AC2000 V/1Min

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -40 до +105°C
DG301-5.0-02P-12-00S(H) 15A(Ампер) 300V(Вольт) 2 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, GAOSONG   (datasheet)

Полные аналоги

XY301V-A-2P 15A(Ампер) 250V(Вольт) 2 контакта, шаг 5mm, 1 ряд контактов Клеммник винтовой, на плату, RUICHI., фото
Артикул (ID): TN-6744
XY301V-A-2P 15A(Ампер) 250V(Вольт) 2 контакта, шаг 5mm, 1 ряд контактов Клеммник винтовой, на плату, RUICHI.
  • 9 ₽ 1 шт.
  • 8 ₽ от 10 шт.
DG301-5.0-02P-12 RUICHI, фото
DG301-5.0-02P-12 RUICHI
KLS2-301-5.00-02P-2S KSL, фото
KLS2-301-5.00-02P-2S KSL
DG301-5.0-02P-12-00S(H) GAOSONG, фото
DG301-5.0-02P-12-00S(H) GAOSONG

Функциональные аналоги

ED500/2DS On Shore Technology Inc., фото
ED500/2DS On Shore Technology Inc.
TB002-500-02BE CUI Devices, фото
TB002-500-02BE CUI Devices
8718 Keystone Electronics, фото
8718 Keystone Electronics
DG301-5.0-02P-12-00A(H) Degson , фото
DG301-5.0-02P-12-00A(H) Degson

Возможные аналоги

XY301VA-5.0-2P-12 Ningbo Xinya M&E, фото
XY301VA-5.0-2P-12 Ningbo Xinya M&E
691213710002 Wurth Elektronik, фото
691213710002 Wurth Elektronik
1776244-2 TE, фото
1776244-2 TE
1935161 Phoenix Contact, фото
1935161 Phoenix Contact
