Скидка на  Конденсаторы электролитические
-20%

DG103-5.0-3 6A(Ампер) 300V(Вольт) 2 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, RUICHI.(арт. TN-2749)

розетка угловая; 2,5 mm²; винт; 2EHDVC…, EK508V…, 282837…, RG103-5.0...; клеммный блок на 3 контакта
КИТАЙ
Артикул (ID): TN-2749
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки -
  • Нормы и требования -
Подробная документация
Аналоги и альтернативы
ID: 254586
На складе 18 шт
  • Цена от 12 ₽
  • 1 шт 13 ₽
  • от 10 шт 12 ₽
Количество
Быстрый заказ

DG103-5.0-3 Клеммник винтовой, на плату. Структура условного обозначения DG103 -5.0-3: DG103 - серия, 5.0 - шаг, мм, 3 - количество контактов. Предназначен для соединения печатной платы с проводником сечением до 2,5 mm². Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование DG103-5.0-3 6A(Ампер) 300V(Вольт) 2 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, RUICHI.
Торговая марка DEGSON, Degson Electronics Co., LTD
Страна изготовления КИТАЙ
Масса изделия, гр 3,46
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация DG103-5.0-3 6A(Amp) 300V(Volt) 2 contacts pitch 5.0mm, 1 row of contacts Screw terminal block, on the board, RUICHI.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип клеммник винтовой
Серия клеммников DG103
Типоконструкция розетка угловая
Сечение кабеля, мм² 2,5 mm²
Сечение кабеля, AWG 26 - 18
Количество контактов 3 контакта
Количество зажимаемых проводов 3
Способ подключения проводов винтовой
Расположение присоединения проводов боковое
Количество уровней 1
Метод монтажа механический в плату
Метод монтажа электрический винт
Материал изолятора пластик PA66
Цвет изолятора зелёный
Материал контактов латунь
Покрытие контактов лужение
Количество рядов контактов 1
Шаг контактов в ряду 5,0 mm

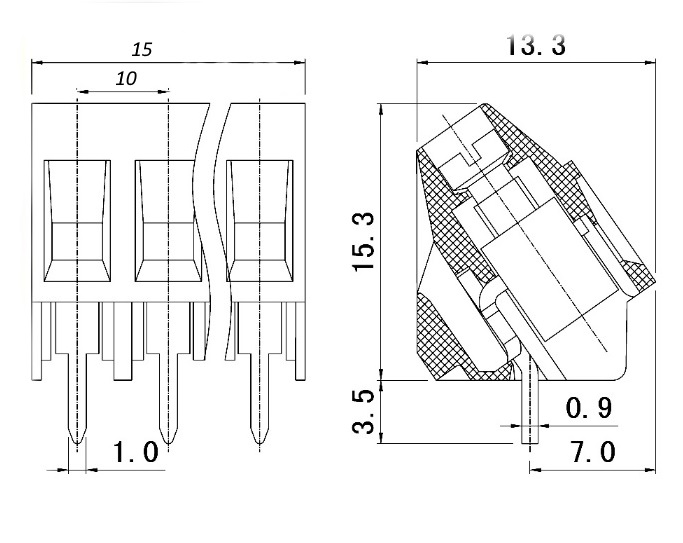

Габаритные размеры L*W*H 15х13,3х18,8 mm
Длина изолятора 15 mm
Ширина изолятора 13,3 mm
Высота изолятора 15,3 mm
Наличие дополнительной фиксации нет
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии 2EHDVC…, EK508V…, 282837…, RG103-5.0...
Другие наименования клеммный блок на 3 контакта

Технические характеристики

Номинальный ток 6 A
Номинальное напряжение 300 V
Сопротивление изоляции 5000 MΩ
Макс. или предельное рабочее напряжение VAC 2000 V/1Min

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -40 до +105°C
DG103-5.0-3 6A(Ампер) 300V(Вольт) 2 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, RUICHI.   (datasheet)
DG103-5.0-3 6A(Ампер) 300V(Вольт) 2 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, RUICHI.   (сертификат)

Полные аналоги

KLS2-103-5.00-03P-4S KLS, фото
KLS2-103-5.00-03P-4S KLS
EK500A-03P Ningbo Xinya M&E, фото
EK500A-03P Ningbo Xinya M&E
TB-03BL RUICHI, фото
TB-03BL RUICHI

Функциональные аналоги

335-031-12 KARSON, фото
335-031-12 KARSON
TB-5.0-K45-3/BL NINIGI, фото
TB-5.0-K45-3/BL NINIGI
AK300/3-5,0-GRAU PTR MESSTECHNIK, фото
AK300/3-5,0-GRAU PTR MESSTECHNIK

Возможные аналоги

1985205 Phoenix Contact, фото
1985205 Phoenix Contact
310-031-12 Ningbo Xinya M&E, фото
310-031-12 Ningbo Xinya M&E
DT126RP-03P Dinkle, фото
DT126RP-03P Dinkle
1995279 Phoenix Contact, фото
1995279 Phoenix Contact
KLS2-102-5.00-03P-2S KLS, фото
KLS2-102-5.00-03P-2S KLS
