АЛ123А Светодиод инфракрасный Ø 3,8mm 2V(Вольт) 500mW(Милливатт) 400mA(Миллиампер) 120градусов, аА0.336.476 ТУ (арт. ZM-3630)

инфракрасный; круглая; 940 nm; АЛ124..., 3Л124..., АЛ119..., 3Л119..., 3Л123...; излучающий диод ИК диапазона, ИК диод, IRED…
РОССИЯ
Артикул (ID): ZM-3630
  • Срок отгрузки со склада 5-7 дней
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • Нормы и требования аА0.336.476 ТУ
Подробная документация
Аналоги и альтернативы
ID: 285194
На складе 9 шт
  • Цена от
    Включая НДС
    889.2 ₽
    711.36 ₽
  • Скидка -20%
  • 1 шт. 711.36 ₽
    889.2 ₽
Количество
Быстрый заказ

Светодиод АЛ123А инфракрасного цвета излучения арсенид-галлиевый, мезаэпитаксиальный. Структура условного обозначения: А – буква, обозначающая исходный материал, из которого изготовлен диод и его категорию качества (арсенид-галлиевый); Л - буква, определяющая группу или подкласс диодов (Л - излучающие оптоэлектронные приборы); 1 - цифра, обозначающая функциональное назначение (где 1 - излучающие диоды инфракрасного излучения); 23 - порядковый номер разработки прибора; А - буква, определяющая классификацию диодов инфракрасного излучения по параметрам, изготовленных по единой технологии. Время нарастания импульса излучения – 350 нс, время спада импульса излучения – 500 нс. Предназначены для работы в качестве источников непрерывного или импульсного инфракрасного излучения в радиоэлектронной аппаратуре. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка НИИП, Томск
Страна изготовления РОССИЯ
Нормы и требования аА0.336.476 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 0,2
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация AL123A 3.8mm 500mW 400mA 2V 120d infrared diode
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа индикация и светодиоды
Функциональный тип светодиод
Серия светодиода АЛ123
Тип светодиода инфракрасный

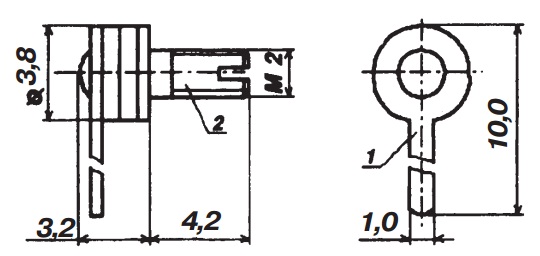

Типоразмер корпуса КДИ-16
Исполнение светодиода ИК светодиод
Размер линзы 3,8 mm
Форма линзы круглая
Тип поверхности линзы выпуклая
Цвет линзы прозрачный
Количество выводов 2
Длина выводов 4,2 mm
Габаритные размеры L*W*H 3,8х10х7 mm
Высота корпуса 3,2 mm
Диаметр корпуса 3,8 mm
Материал корпуса металлостеклянный
Метод монтажа механический на панель
Метод монтажа электрический винт, пайка
Схема включения стандартная
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии АЛ124..., 3Л124..., АЛ119..., 3Л119..., 3Л123...
Другие наименования излучающий диод ИК диапазона, ИК диод, IRED…

Технические характеристики

Номинальное напряжение 2 V
Номинальный ток 400 mA
Минимальная сила света Iv мин 10 mCd
Минимальная мощность излучения 500 mW
Угол свечения, градусов 120°
Длина волны 940 nm
Схема включения стандартная
Максимальное обратное напряжение 2 V

Условия эксплуатации

Климатическое исполнениеi УХЛ
Интервал рабочих температур от -60 до +85°C
Минимальная наработка 15 000 час.
Минимальный срок сохраняемости, лет 10
АЛ123А Светодиод инфракрасный Ø 3,8mm 2V(Вольт) 500mW(Милливатт) 400mA(Миллиампер) 120градусов, аА0.336.476 ТУ   (datasheet)

Полные аналоги

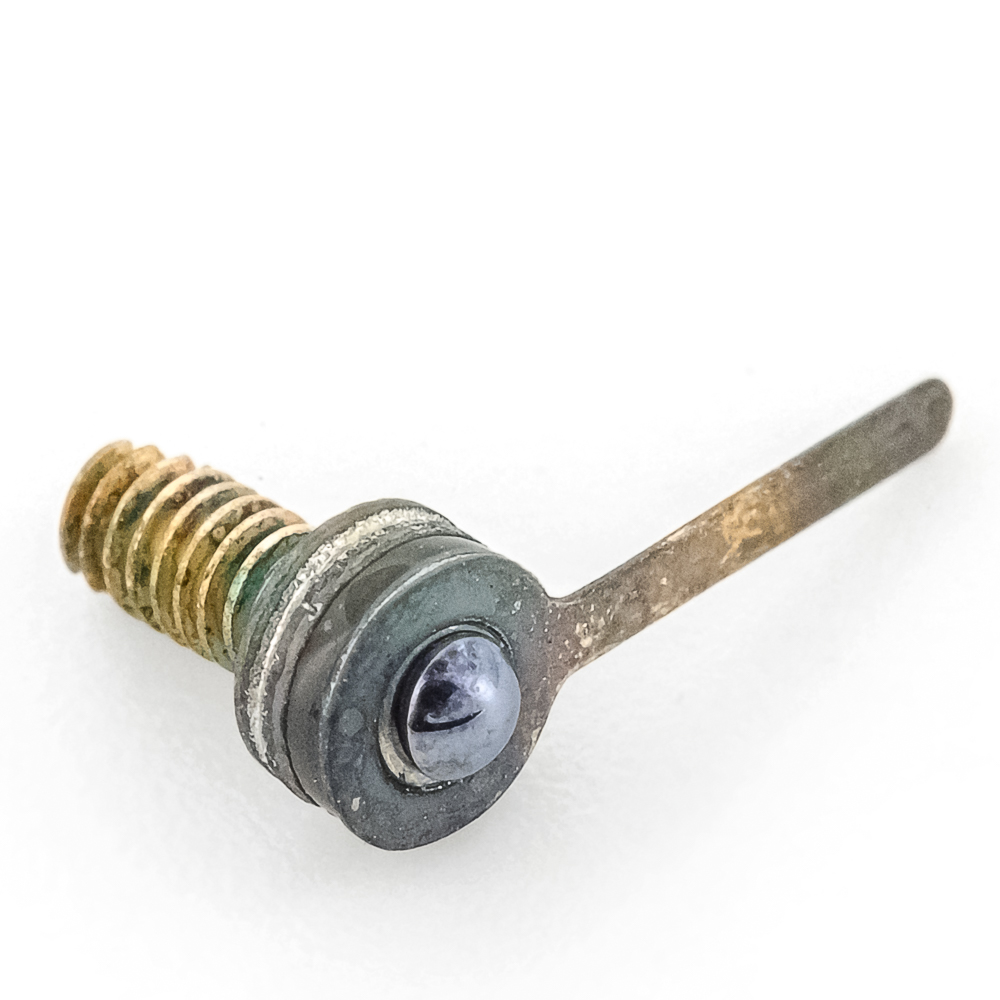

3Л123А Светодиод инфракрасный Ø 3,8mm 2V(Вольт) 500mW(Милливатт) 400mA(Миллиампер) 120градусов, аА0.336.476 ТУ, фото
Артикул (ID): SN-7657
3Л123А Светодиод инфракрасный Ø 3,8mm 2V(Вольт) 500mW(Милливатт) 400mA(Миллиампер) 120градусов, аА0.336.476 ТУ

Возможные аналоги

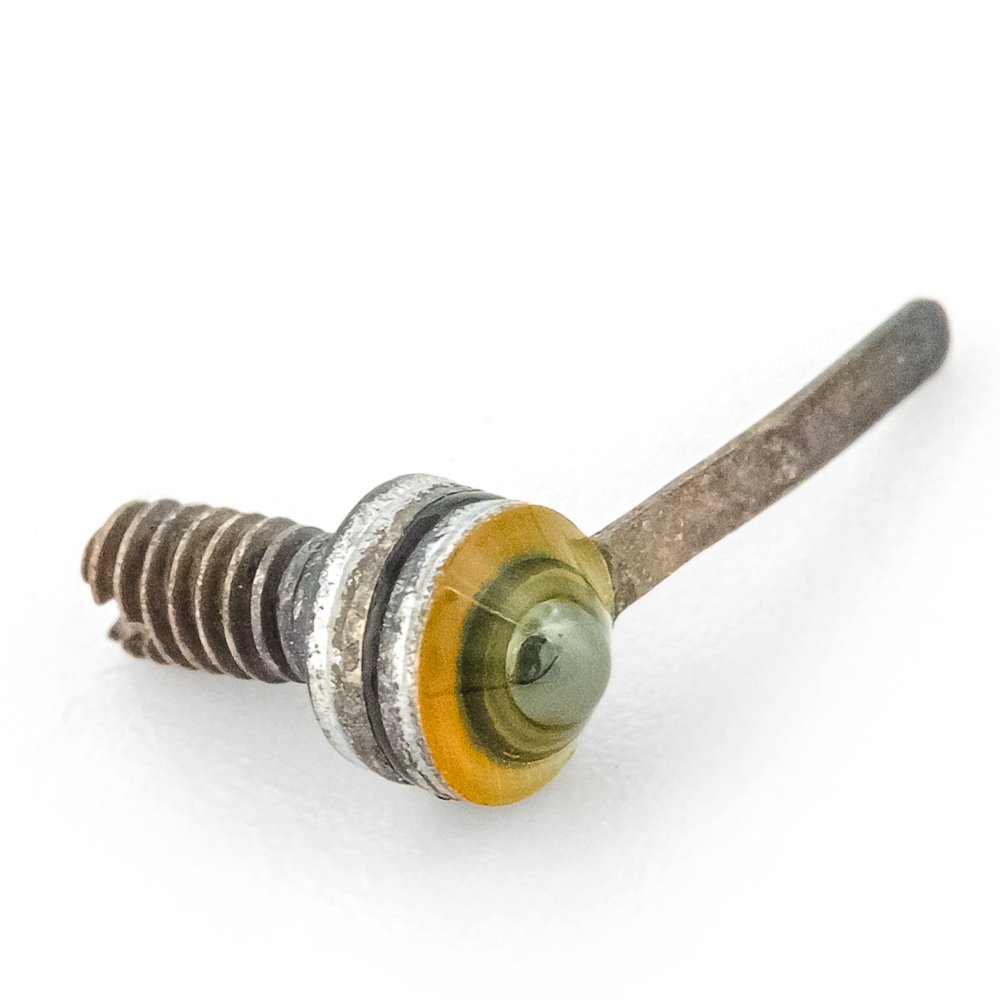

АЛ119А Светодиод инфракрасный Ø 3,8mm 3V(Вольт) 35mW(Милливатт) 300mA(Миллиампер) 40mCd(Милликандел) 110градусов, аА0.336.309 ТУ,, фото
Артикул (ID): ZA-6339
АЛ119А Светодиод инфракрасный Ø 3,8mm 3V(Вольт) 35mW(Милливатт) 300mA(Миллиампер) 40mCd(Милликандел) 110градусов, аА0.336.309 ТУ,
  • 320.11 ₽ 1 шт.
  • 294.84 ₽ от 10 шт.

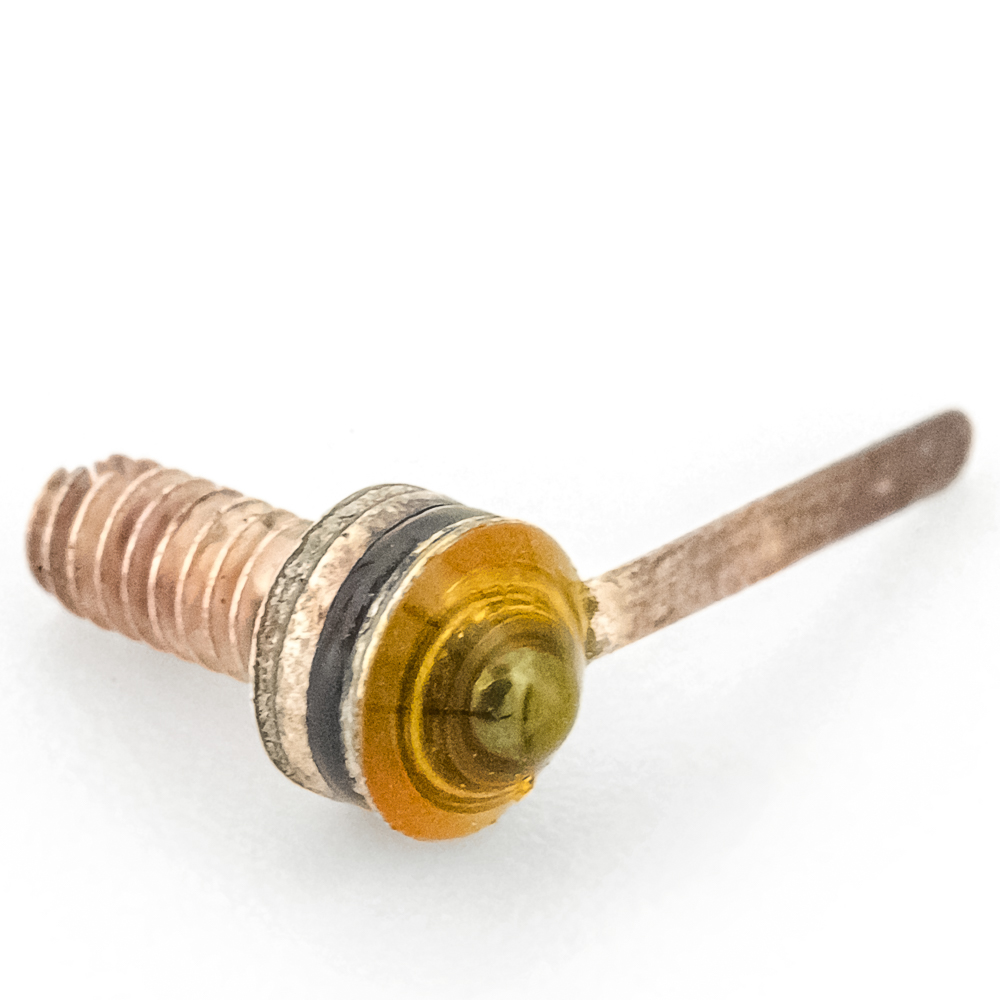

АЛ119А Светодиод инфракрасный Ø 3,8mm 3V(Вольт) 35mW(Милливатт) 300mA(Миллиампер) 40mCd(Милликандел) 110градусов, аА0.336.309 ТУ., фото
Артикул (ID): SN-7660
АЛ119А Светодиод инфракрасный Ø 3,8mm 3V(Вольт) 35mW(Милливатт) 300mA(Миллиампер) 40mCd(Милликандел) 110градусов, аА0.336.309 ТУ.
  • 678.5 ₽ 1 шт.
АЛ119А Светодиод инфракрасный Ø 3,8mm 3V(Вольт) 35mW(Милливатт) 300mA(Миллиампер) 40mCd(Милликандел) 110градусов, аА0.336.309 ТУ, фото
Артикул (ID): SN-7659
АЛ119А Светодиод инфракрасный Ø 3,8mm 3V(Вольт) 35mW(Милливатт) 300mA(Миллиампер) 40mCd(Милликандел) 110градусов, аА0.336.309 ТУ
  • 678.5 ₽ 1 шт.

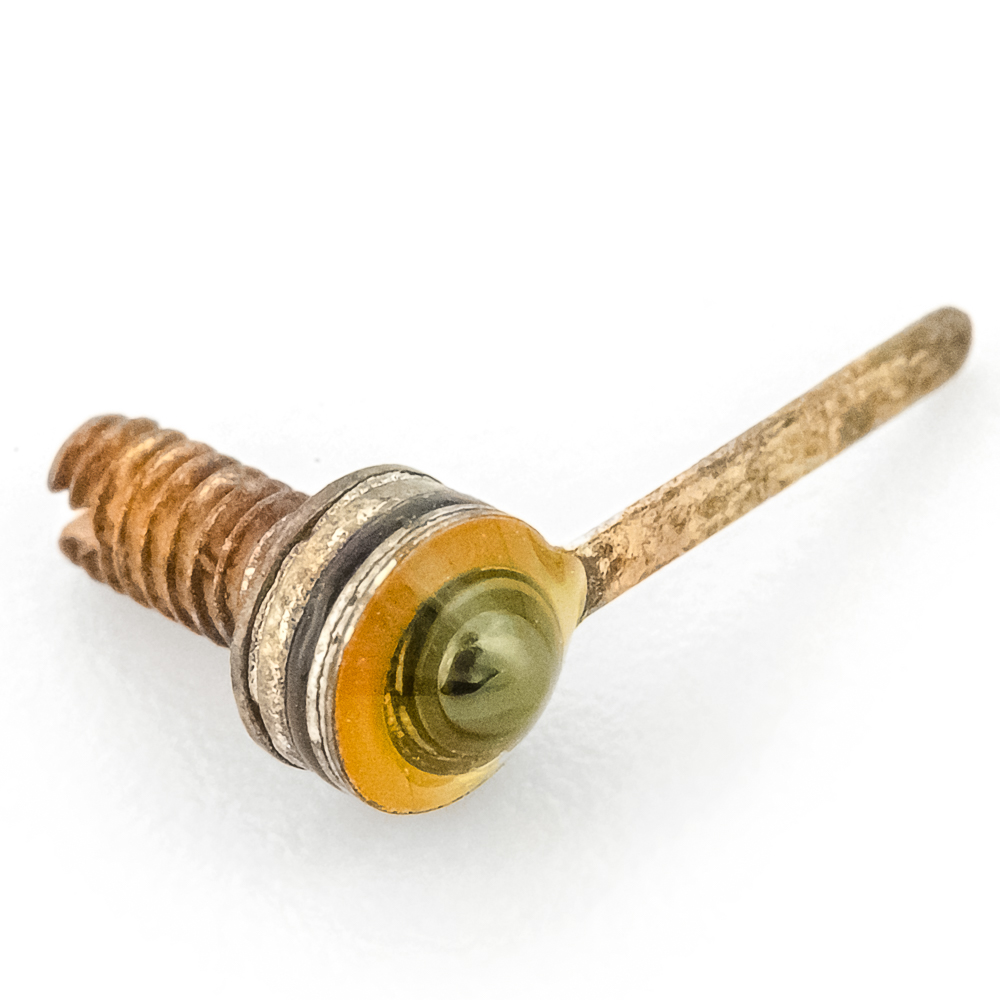

3Л119А Светодиод инфракрасный Ø 3,8mm 3V(Вольт) 35mW(Милливатт) 300mA(Миллиампер) 110градусов, аА0.339.091 ТУ, фото
Артикул (ID): SN-7658
3Л119А Светодиод инфракрасный Ø 3,8mm 3V(Вольт) 35mW(Милливатт) 300mA(Миллиампер) 110градусов, аА0.339.091 ТУ
  • 678.5 ₽ 1 шт.
