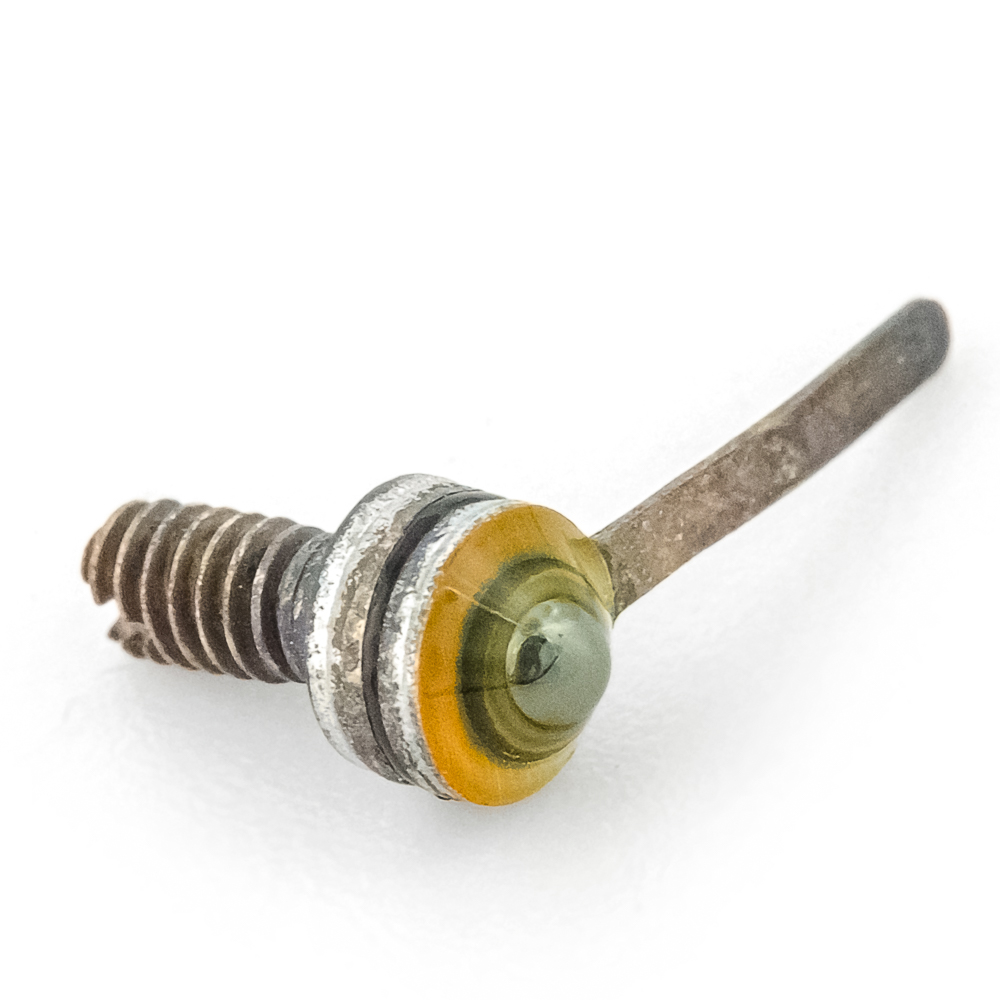

АЛ119А Светодиод инфракрасный Ø 3,8mm 3V(Вольт) 35mW(Милливатт) 300mA(Миллиампер) 40mCd(Милликандел) 110градусов, аА0.336.309 ТУ,(арт. ZA-6339)

инфракрасный; круглая; 945 nm; 3Л119..., АЛ123..., 3Л123..., АЛ124..., 3Л124...; излучающий диод ИК диапазона, ИК диод, IRED…
РОССИЯ
Артикул (ID): ZA-6339
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • Нормы и требования аА0.336.309 ТУ
Подробная документация
Аналоги и альтернативы
ID: 259528
На складе 68 шт
  • Цена от 231.24 ₽
  • 1 шт 231.24 ₽
Количество
Быстрый заказ

Светодиод АЛ119А инфракрасного цвета излучения арсенид-галлиевый, мезаэпитаксиальный. Структура условного обозначения: А – буква, обозначающая исходный материал, из которого изготовлен диод и его категорию качества (арсенид-галлиевый); Л - буква, определяющая группу или подкласс диодов (Л - излучающие оптоэлектронные приборы); 1 - цифра, обозначающая функциональное назначение (где 1 - излучающие диоды инфракрасного излучения); 19 - порядковый номер разработки прибора; А - буква, определяющая классификацию диодов инфракрасного излучения по параметрам, изготовленных по единой технологии. Время нарастания импульса излучения – 1000 нс, время спада импульса излучения – 1500 нс. Предназначены для работы в качестве источников непрерывного или импульсного инфракрасного излучения в радиоэлектронной аппаратуре. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование АЛ119А Светодиод инфракрасный Ø 3,8mm 3V(Вольт) 35mW(Милливатт) 300mA(Миллиампер) 40mCd(Милликандел) 110градусов, аА0.336.309 ТУ,
Торговая марка НИИП, Томск
Страна изготовления РОССИЯ
Нормы и требования аА0.336.309 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 0,2
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация AL119A Infrared LED Ø 3.8mm 3V(Volt) 35mW(Milliwatt) 300mA(Milliampere) 40mCd(Millicandelas) 110 degrees, aA0.336.309 TU
Вид упаковки картонная коробка (12шт)
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа индикация и светодиоды
Функциональный тип светодиод
Серия светодиода АЛ119
Тип светодиода инфракрасный
Типоразмер корпуса КДИ-16
Исполнение светодиода ИК светодиод
Размер линзы 3,8 mm
Форма линзы круглая
Тип поверхности линзы выпуклая
Цвет линзы прозрачный
Количество выводов 2
Длина выводов 4,2 mm

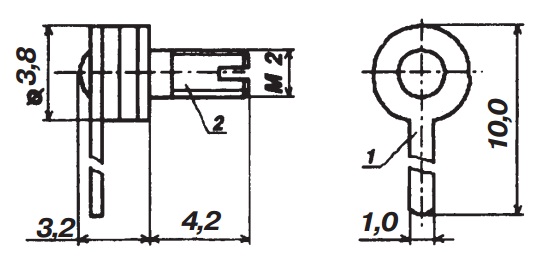

Габаритные размеры L*W*H 24,3х2,4 mm
Высота корпуса 3,2 mm
Диаметр корпуса 3,8 mm
Материал корпуса металлостеклянный
Метод монтажа механический на панель
Метод монтажа электрический винт, пайка
Схема включения стандартная
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии 3Л119..., АЛ123..., 3Л123..., АЛ124..., 3Л124...
Другие наименования излучающий диод ИК диапазона, ИК диод, IRED…

Технические характеристики

Номинальное напряжение 3 V
Номинальный ток 300 mA
Минимальная сила света Iv мин 40 mCd
Минимальная мощность излучения 35 mW
Угол свечения, градусов 110°
Длина волны 945 nm
Схема включения стандартная

Условия эксплуатации

Климатическое исполнениеi УХЛ
Интервал рабочих температур от -60 до +85°C
Минимальная наработка 15 000 час.
Минимальный срок сохраняемости, лет 10
АЛ119А Светодиод инфракрасный Ø 3,8mm 3V(Вольт) 35mW(Милливатт) 300mA(Миллиампер) 40mCd(Милликандел) 110градусов, аА0.336.309 ТУ,   (datasheet)

Полные аналоги

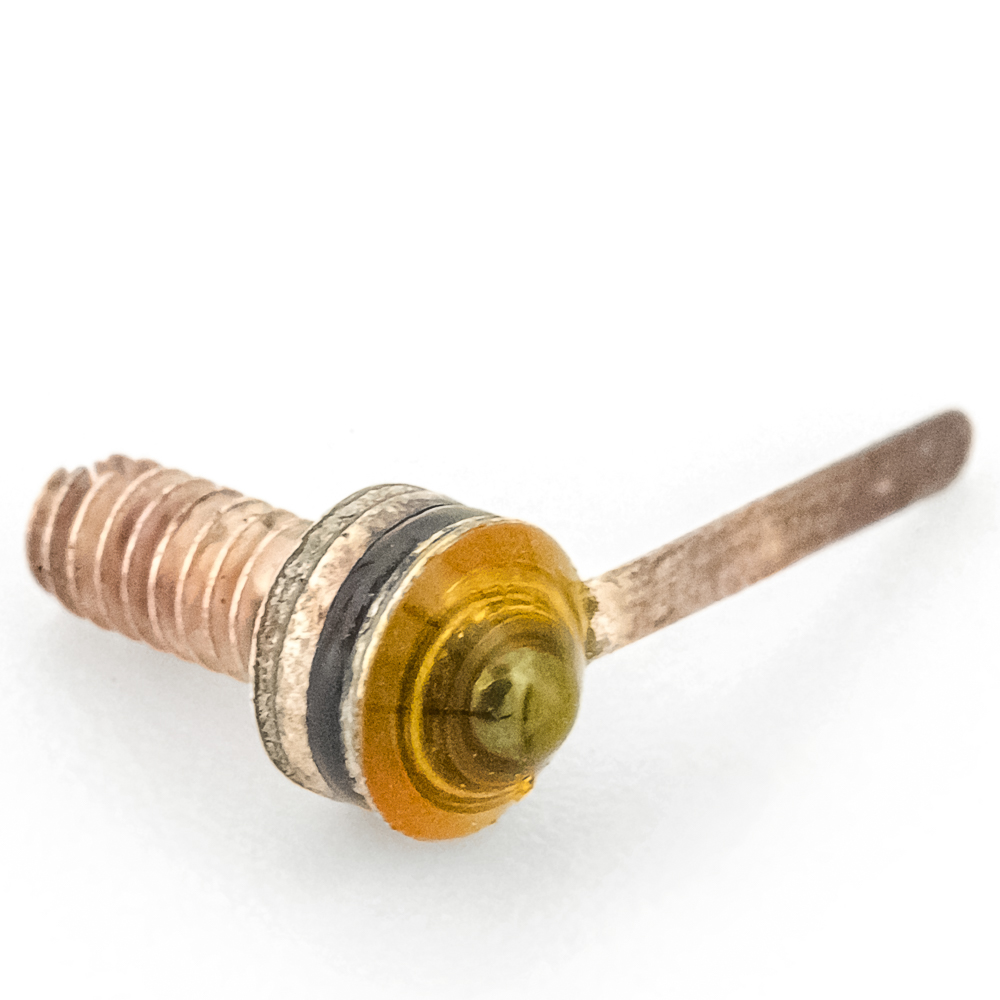

АЛ119А Светодиод инфракрасный Ø 3,8mm 3V(Вольт) 35mW(Милливатт) 300mA(Миллиампер) 40mCd(Милликандел) 110градусов, аА0.336.309 ТУ., фото
Артикул (ID): SN-7660
АЛ119А Светодиод инфракрасный Ø 3,8mm 3V(Вольт) 35mW(Милливатт) 300mA(Миллиампер) 40mCd(Милликандел) 110градусов, аА0.336.309 ТУ.
  • 612 ₽ 1 шт.
АЛ119А Светодиод инфракрасный Ø 3,8mm 3V(Вольт) 35mW(Милливатт) 300mA(Миллиампер) 40mCd(Милликандел) 110градусов, аА0.336.309 ТУ, фото
Артикул (ID): SN-7659
АЛ119А Светодиод инфракрасный Ø 3,8mm 3V(Вольт) 35mW(Милливатт) 300mA(Миллиампер) 40mCd(Милликандел) 110градусов, аА0.336.309 ТУ
  • 612 ₽ 1 шт.

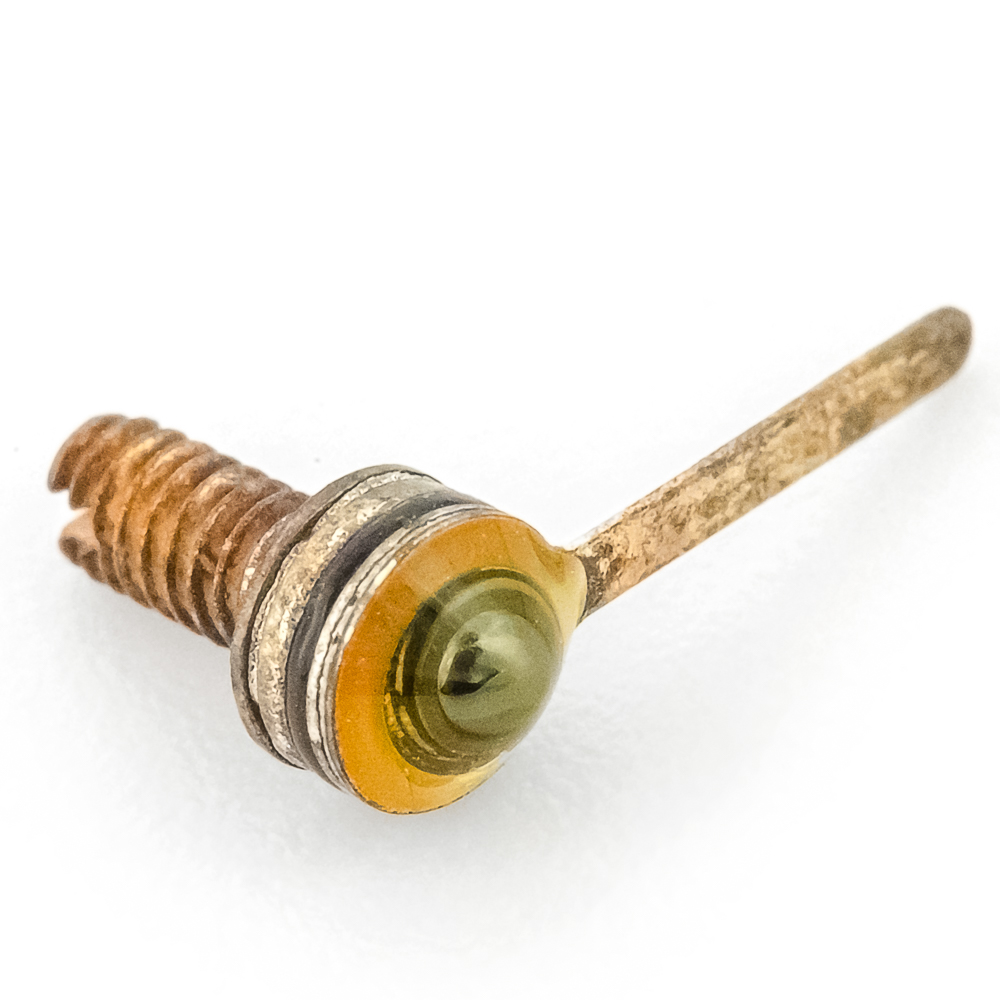

3Л119А Светодиод инфракрасный Ø 3,8mm 3V(Вольт) 35mW(Милливатт) 300mA(Миллиампер) 110градусов, аА0.339.091 ТУ, фото
Артикул (ID): SN-7658
3Л119А Светодиод инфракрасный Ø 3,8mm 3V(Вольт) 35mW(Милливатт) 300mA(Миллиампер) 110градусов, аА0.339.091 ТУ
  • 612 ₽ 1 шт.

Функциональные аналоги

АЛ119В, фото
АЛ119В

Возможные аналоги

АЛ123А Светодиод инфракрасный Ø 3,8mm 2V(Вольт) 500mW(Милливатт) 400mA(Миллиампер) 120градусов, аА0.336.476 ТУ, фото
Артикул (ID): ZM-3630
АЛ123А Светодиод инфракрасный Ø 3,8mm 2V(Вольт) 500mW(Милливатт) 400mA(Миллиампер) 120градусов, аА0.336.476 ТУ
  • 642.33 ₽ 1 шт.

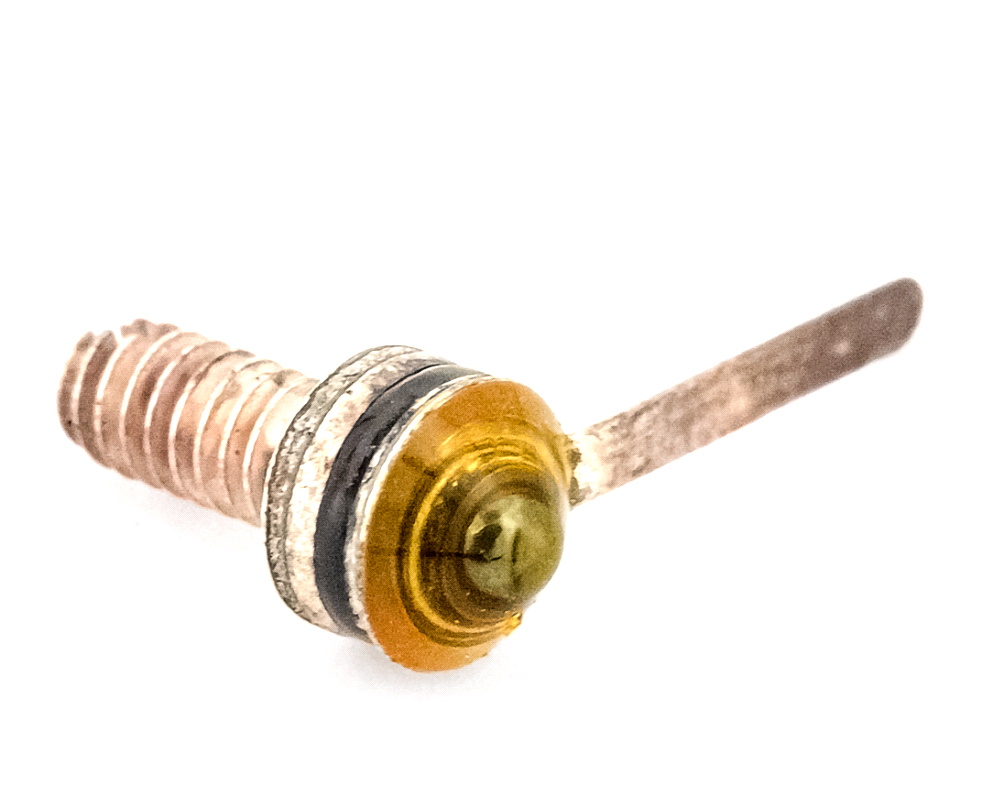

3Л119В, фото
3Л119В
