КС156А Стабилитрон, металл, "1"(арт. OP-2474)

к сравнению отложить

НПП НЗПП с ОКБ (Новосибирск)

Артикул (ID): OP-2474

Срок отгрузки со склада Уточнить у менеджера
Дата выпуска 1980
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "1"- ОТК
ТУ 0.364.017 ТУ

Подробная документация

ID: 237397

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

Стабилитроны КС156А кремниевые, сплавные, малой мощности. Предназначены для стабилизации номинального напряжения 3,3 В в диапазоне токов стабилизации 3...81 мА. Используются для работы в радиоэлектронной аппаратуре специального назначения. Выпускаются в металлостеклянном корпусе с гибкими выводами. Расшифровка маркировки КС156А: К - кремниевый стабилитрон категории качества «ОТК» ; С - стабилизаторы напряжения (стабилитроны, стабисторы, ограничители напряжения); 1– стабилитроны или стабисторы мощностью от 3,3 до 6,8 Вт и номинальным напряжением стабилизации менее 3 В; 56 - цифра, указывающая на номинальное напряжение стабилизации – 5,6 В; А - буквы от А до Я определяют последовательность разработки стабилитрона. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Наименование	КС156А Стабилитрон, металл, "1"
Торговая марка	НПП НЗПП с ОКБ (Новосибирск)
Страна происхождения
ТУ	0.364.017 ТУ
Вид приемки i	"1"- ОТК
Масса изделия, гр	0,75
Дата выпуска	1980
Наличие паспорта - этикетки	нет
Транслитерация	Zener diode KS156A
Состояние упаковки	самоупаковка

Основные параметры

Функциональная группа	Полупроводниковый диод
Функциональный тип	стабилитрон малой мощности
Фактическая маркировка	КС156А
Типоразмер корпуса отечественный	КД8
Тип вывода	гибкий
Материал корпуса	металлостеклянный
Метод монтажа	объёмный
Рабочее положение	любое

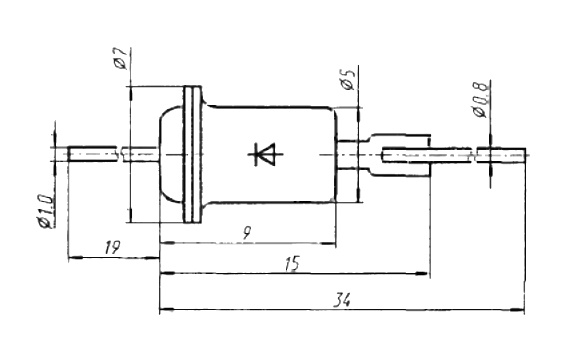

Габаритные размеры LWH	53х7х7 mm
Материал выводов, контактов	латунь
Покрытие выводов или контактов	лужение

Технические характеристики

Макс. мощность рассеивания	0,3 W
Минимальное напряжение стабилизации	5,04 V
Номинальное напряжение стабилизации	5,6 V
Максимальное напряжение стабилизации	6,16 V
Максимально допустимый ток стабилизации	55 mA
Напряжение стабилизации, от ... до	5,04...6,16 V
Дифференциальное сопротивление, не более	46 Ω

Условия эксплуатации

Минимальная наработка	10000 час.
Интервал рабочих температур	от -60 до +125°C
Климатическое исполнениеi	УХЛ
