Д814Б Стабилитрон, металл. (арт. SN-2421)

СССР
Артикул (ID): SN-2421
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1981-1986
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ТУ аАО.336.207
Подробная документация
ID: 237354
На складе 819 шт
  • Цена от
    Включая НДС
     21 ₽
  • 1 шт. 29 ₽
  • от 5 шт. 25 ₽
  • от 50 шт. 21 ₽
Количество
Быстрый заказ

Стабилитрон Д814Б кремниевый, сплавный, средней мощности.
Предназначен для стабилизации напряжения 8,0-9,5 В в диапазоне токов стабилизации 3...40 мА. Корпус стабилитрона в рабочем режиме служит положительным электродом (анодом). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ОАО ОРБИТА (Саранск)
Страна происхождения СССР
ТУ ТУ аАО.336.207
Вид приемки i "1"- ОТК
Масса изделия, гр 0,75
Дата выпуска 1981-1986
Наличие паспорта - этикетки нет
Транслитерация d814b-stabilitron,-metall.
Вид упаковки картонная коробка
Состояние упаковки заводская

Основные параметры

Функциональная группа Полупроводниковый диод
Функциональный тип стабилитрон средней мощности
Фактическая маркировка Д814Б

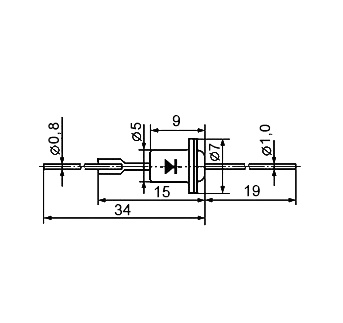

Типоразмер корпуса отечественный КД8
Тип вывода гибкий
Материал корпуса металл
Метод монтажа объёмный
Установочные размеры отверстие d = 7 мм
Рабочее положение любое
Габаритные размеры L*W*H 7х7х55 mm
Материал выводов, контактов латунь
Покрытие выводов или контактов Ag (серебро)

Технические характеристики

Макс. мощность рассеивания 0,34 W
Минимальное напряжение стабилизации 8 V
Номинальное напряжение стабилизации 9 V
Максимальное напряжение стабилизации 9,5 V
Постоянное прямое напряжение 1 V
Температурный коэффициент напряжения стабилизации, аUст. 0,080,%/°C
Минимальный ток стабилизации 3 mA
Максимально допустимый ток стабилизации 36 mA
Напряжение стабилизации, от ... до 8...9,5 V
Дифференциальное сопротивление, не более 10 Ω

Условия эксплуатации

Минимальная наработка 100000 час.
Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ
Д814Б Стабилитрон, металл.   (datasheet)
