Скидка на  Переключатели галетные
-20%

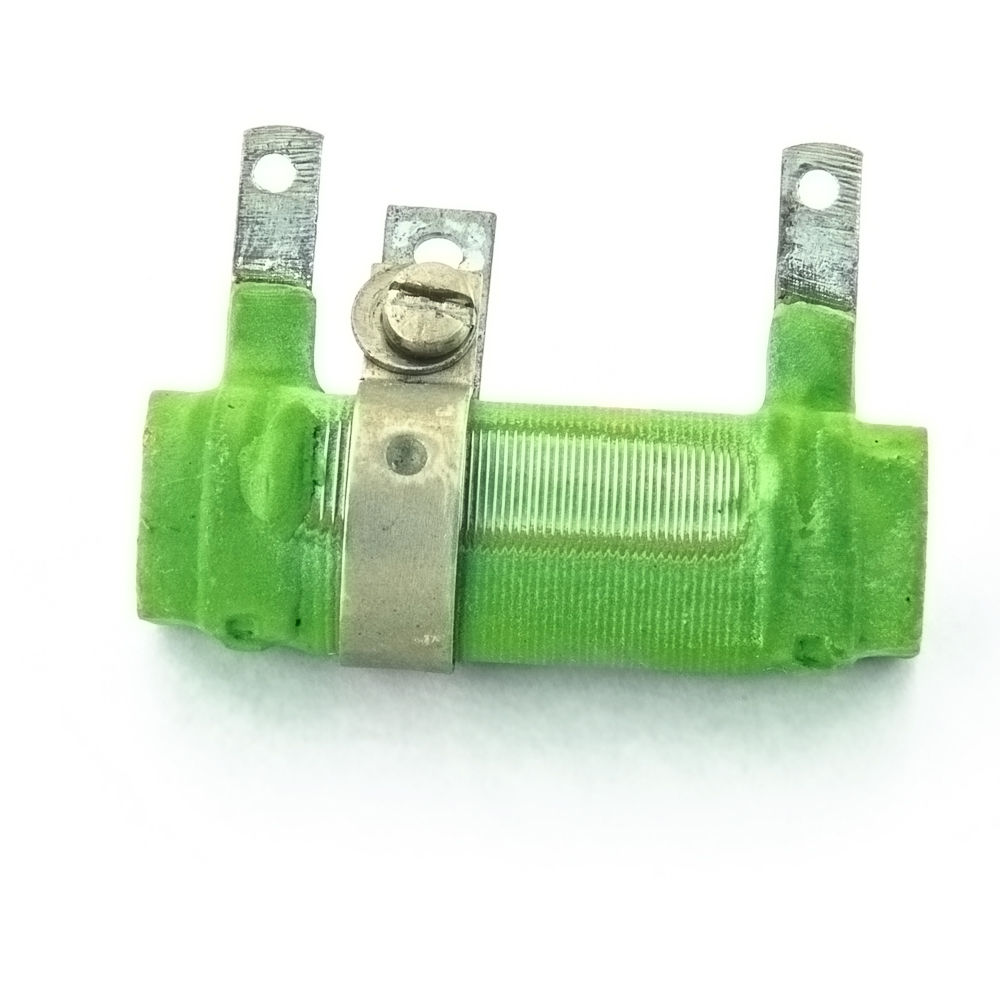

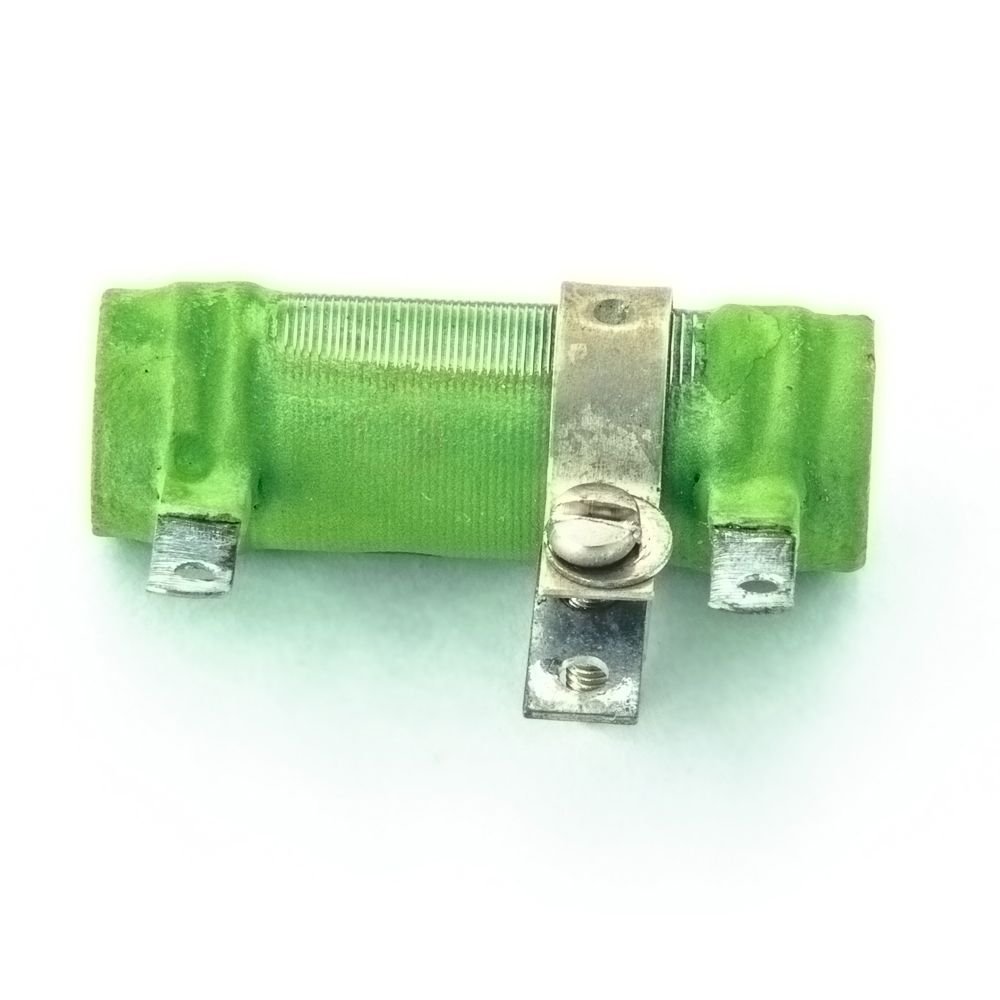

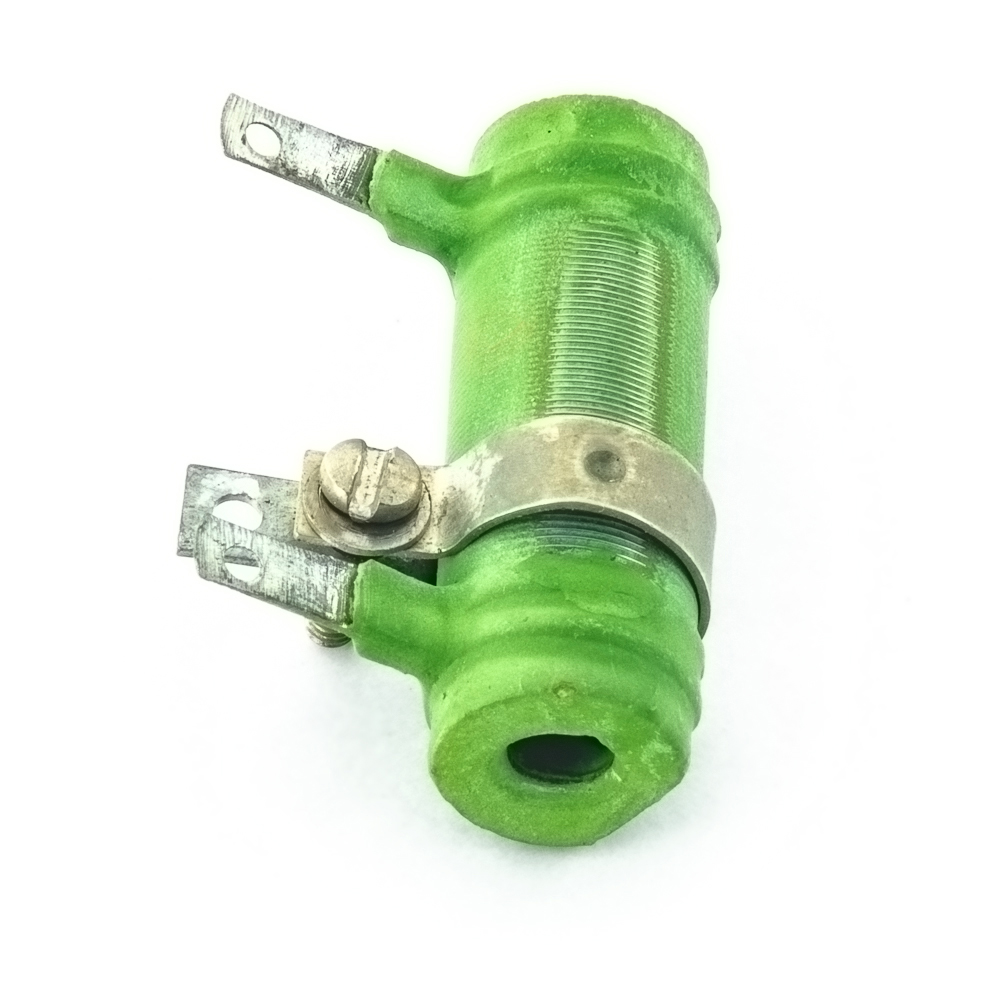

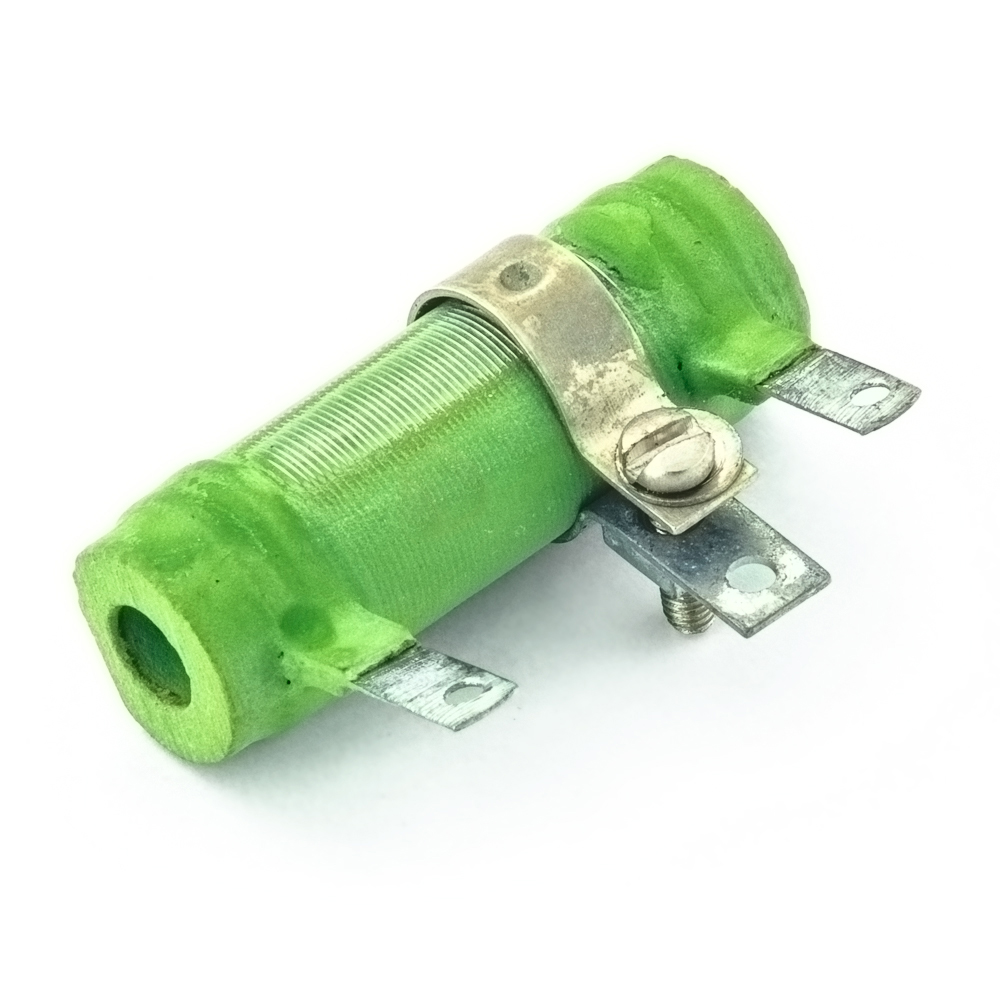

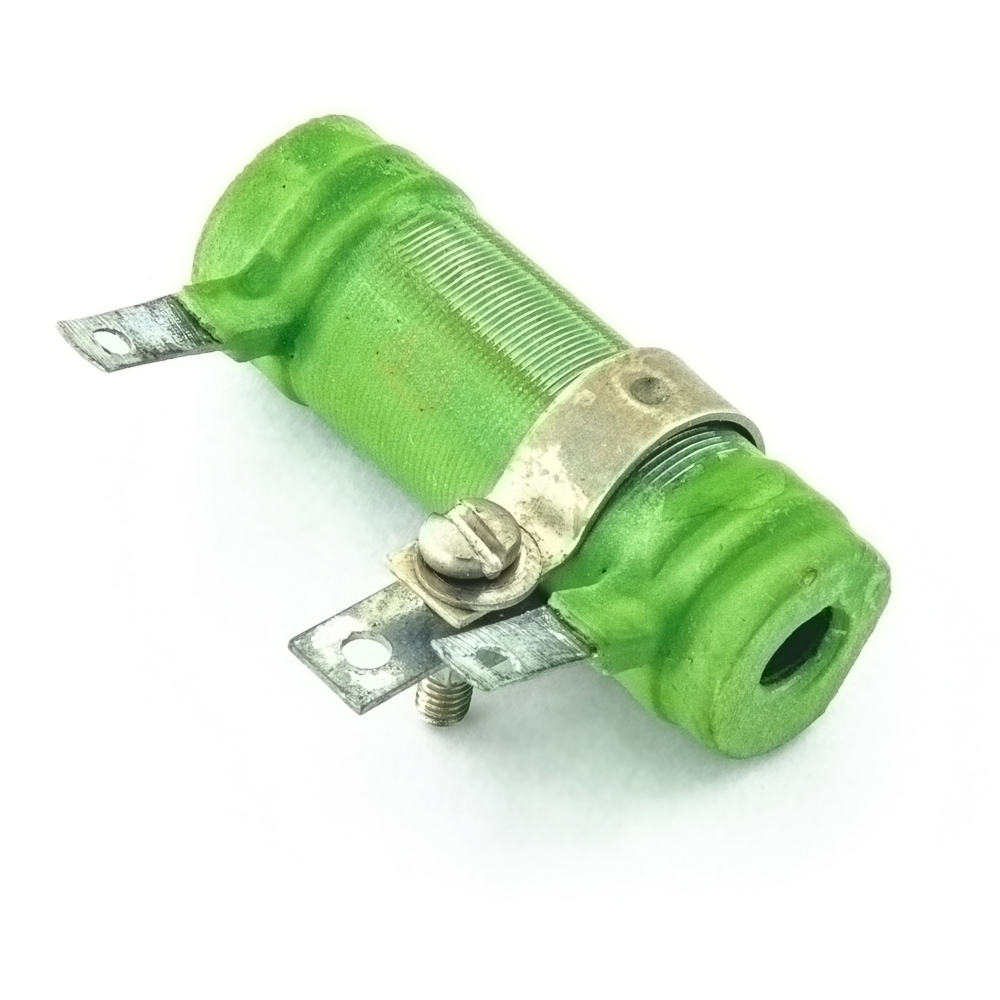

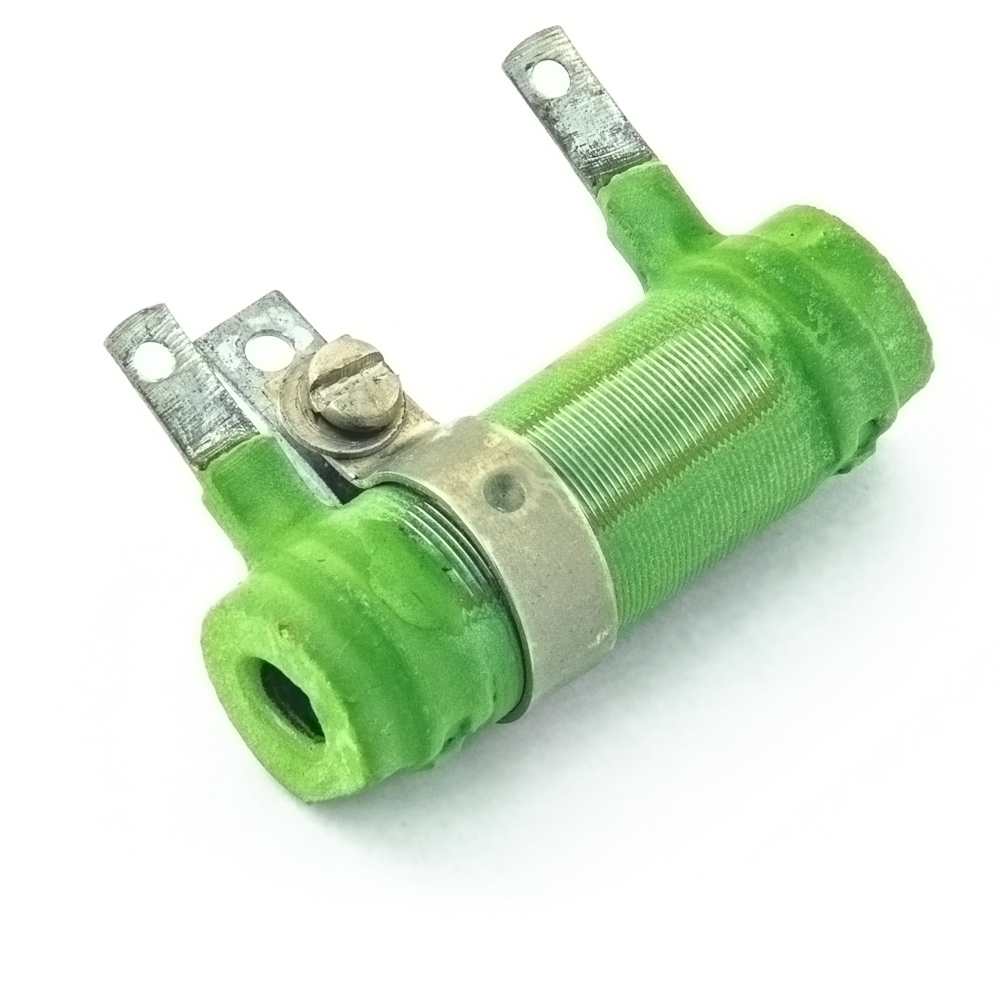

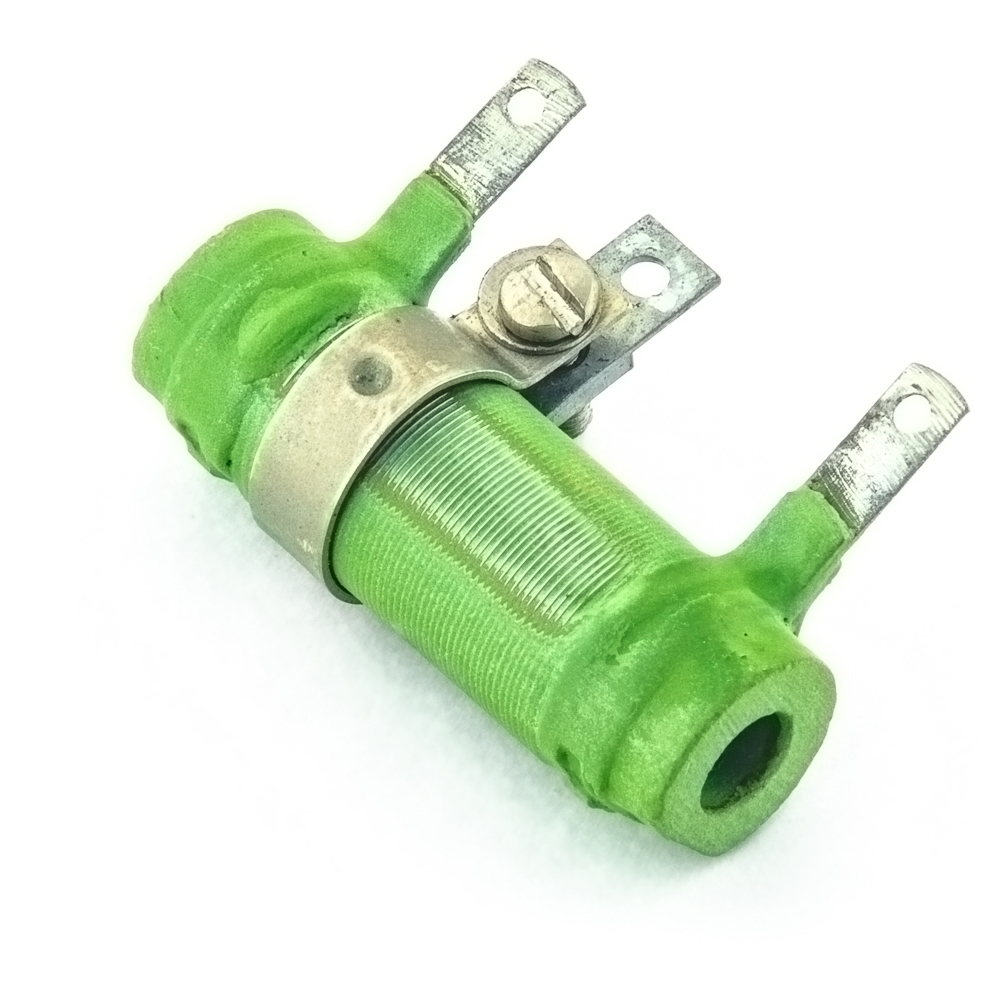

С5-36В 10W(Ватт) 36 Ω(Ом)±10% Резистор постоянный с регулировкой(арт. TN-5526)

" 1" - ОТК; ОАО «Кермет»; радиальное; ОЖ0.467.551 ТУ, ГОСТ 2825-67
СССР
Артикул (ID): TN-5526
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1986
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЖ0.467.551 ТУ
Подробная документация
Аналоги и альтернативы
ID: 262569
На складе 63 шт
  • Цена от 109 ₽
  • 1 шт 119 ₽
  • от 5 шт 109 ₽
Количество
Быстрый заказ

С5-36В 10W(Ватт) 36Ω(Ом)±10% Резистор постоянный с регулировкой, проволочный, нагрузочный, влагостойкий. Структура условного обозначения: С5-36В – тип резистора (C – Сопротивление (резистор), 5 – Проволочное исполнение, 36 – Переменный резистор общего назначения, В – Влагостойкий); 10 - номинальная мощность: 10W(Ватт); 36Ω – номинальное сопротивление (Ом), ±10% - допустимое отклонение сопротивления от номинального. Конструкция резистора обеспечивает возможность изменения сопротивления перемещением хомутика. Для монтажа используется комплект крепления, соответствующий типоразмеру резистора (при необходимости заказывается отдельно). Предназначен для работы в цепях постоянного и переменного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование С5-36В 10W(Ватт) 36 Ω(Ом)±10% Резистор постоянный с регулировкой
Торговая марка ОАО «Кермет»
Страна изготовления СССР
Нормы и требования ОЖ0.467.551 ТУ, ГОСТ 2825-67
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 19,2
Наличие паспорта - этикетки нет
Вид упаковки картонная коробка
Состояние упаковки упаковка вскрыта
Транслитерация S5-36V 10W(Watt) 5,1Ω(Ohm)±10% Constant resistor with adjustment

Основные параметры

Функциональная группа Резисторы постоянные
Функциональный тип резисторы проволочные мощные
Серия резисторов С5-36В

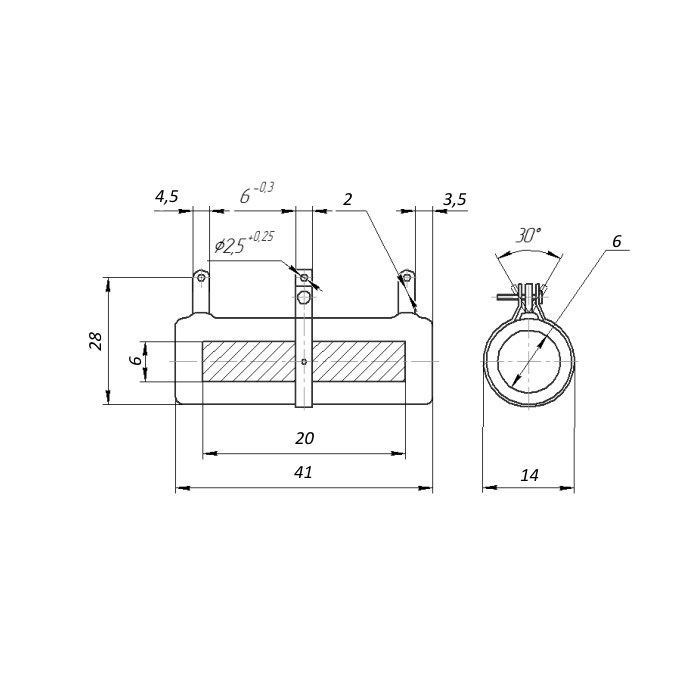

Габаритные размеры L*W*H 41х14х28 mm
Длина корпуса 41 mm
Диаметр корпуса 13 mm
Наличие регулировки есть
Материал резистивного элемента проволока
Расположение выводов радиальное
Вид выводов пластинчатые
Материал выводов латунь
Покрытие выводов лужение
Количество выводов 3
Расстояние между выводами 25 mm
Материал корпуса керамика
Покрытие корпуса кремнийорганика
Цвет корпуса зеленый
Метод монтажа механический на крепление
Метод монтажа электрический пайка
Фактическая маркировка С5-36В 10 36 Ом±5%
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления Ω (Ом)
Номинальное сопротивление 36 Ω
Пределы номинального сопротивления 1 Ω - 510 Ω
Номинальная мощность 10 W
Рабочее напряжение, max 1400 VDC; 1000 VAC
ТКС - температурный коэффициент сопротивления ±500×10⁻⁶/1°C
Допустимое отклонение ±10%
Сопротивление изоляции 1000 MΩ
- диапазон частот 10-1000 Hz
- амплитуда ускорения 200 m/c²
- ударное ускорение 5000 m/c²
- ударное ускорение 5000 m/c²

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Минимальная наработка 10 000 час.
Минимальный срок сохраняемости, лет 12
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Атмосферное давление 5-2280 мм рт.ст.
С5-36В 10W(Ватт) 36 Ω(Ом)±10% Резистор постоянный с регулировкой   (datasheet)

Полные аналоги

ПЭВР-10Вт 36Ом±10% ОАО "Алагирский Завод Сопротивления", фото
ПЭВР-10Вт 36Ом±10% ОАО "Алагирский Завод Сопротивления"
ПЭВР-10Вт 36Ом±5% АО "Кермет", фото
ПЭВР-10Вт 36Ом±5% АО "Кермет"
ПЭВР-10Вт 36Ом±10% (аналог) RUICHI, фото
ПЭВР-10Вт 36Ом±10% (аналог) RUICHI

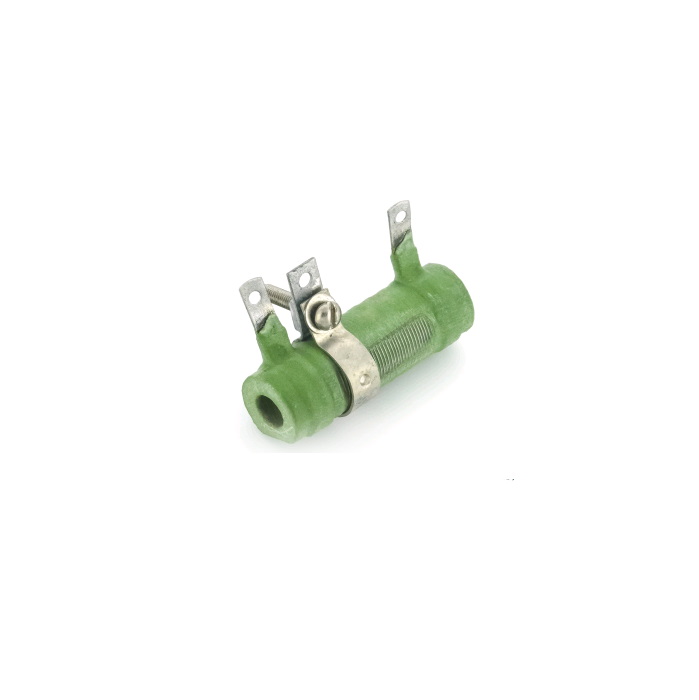

С5-36В 10Вт 36Ом±5% ОАО "Алагирский Завод Сопротивления", фото
С5-36В 10Вт 36Ом±5% ОАО "Алагирский Завод Сопротивления"

Функциональные аналоги

ПЭВР-10 10W(Ватт) 47Ω(Ом)±5% Резистор постоянный с регулировкой, "1", фото
Артикул (ID): TP-2366
ПЭВР-10 10W(Ватт) 47Ω(Ом)±5% Резистор постоянный с регулировкой, "1"
  • 125 ₽ 1 шт.
  • 115 ₽ от 5 шт.
  • 125 ₽ .
ПЭВР-10 10W(Ватт) 56Ω(Ом)±5% Резистор постоянный с регулировкой, "5", фото
Артикул (ID): TN-8170
ПЭВР-10 10W(Ватт) 56Ω(Ом)±5% Резистор постоянный с регулировкой, "5"
  • 125 ₽ 1 шт.

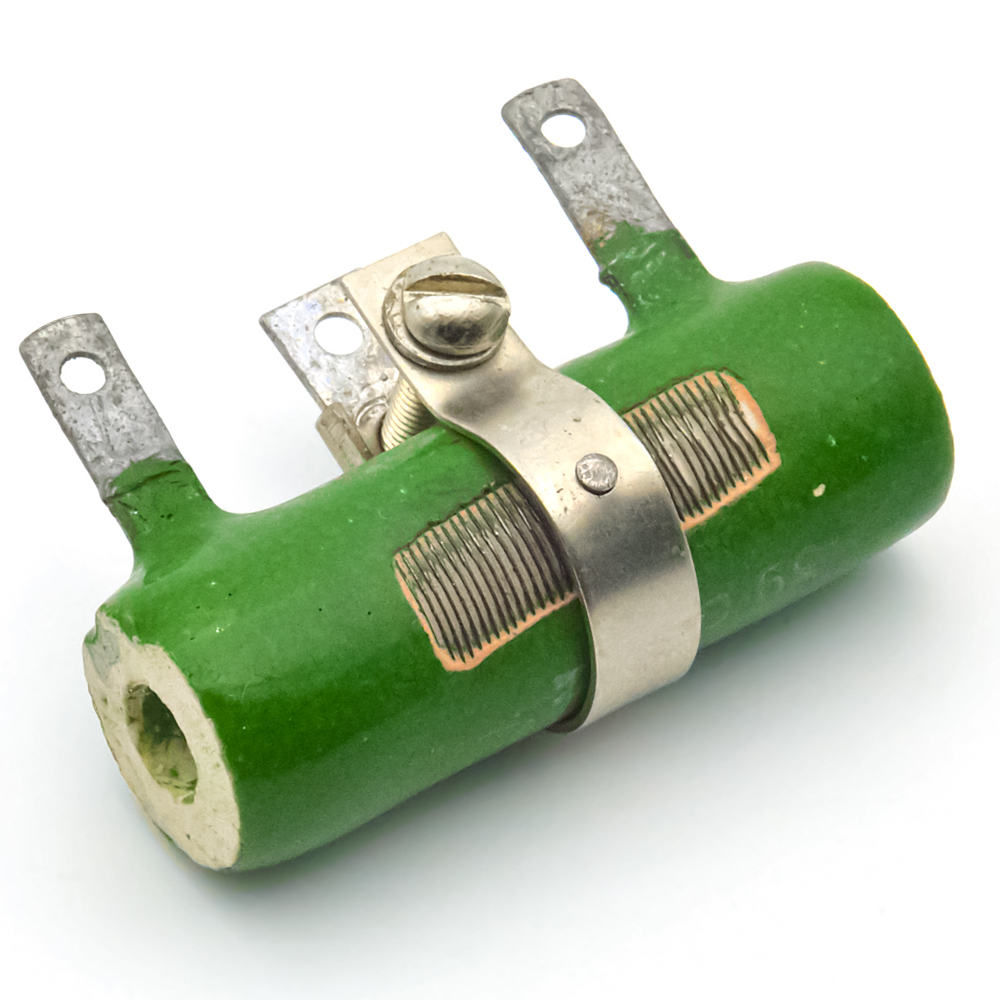

ПЭВР-10 10W(Ватт) 39Ω(Ом)±5% Резистор постоянный с регулировкой, фото
