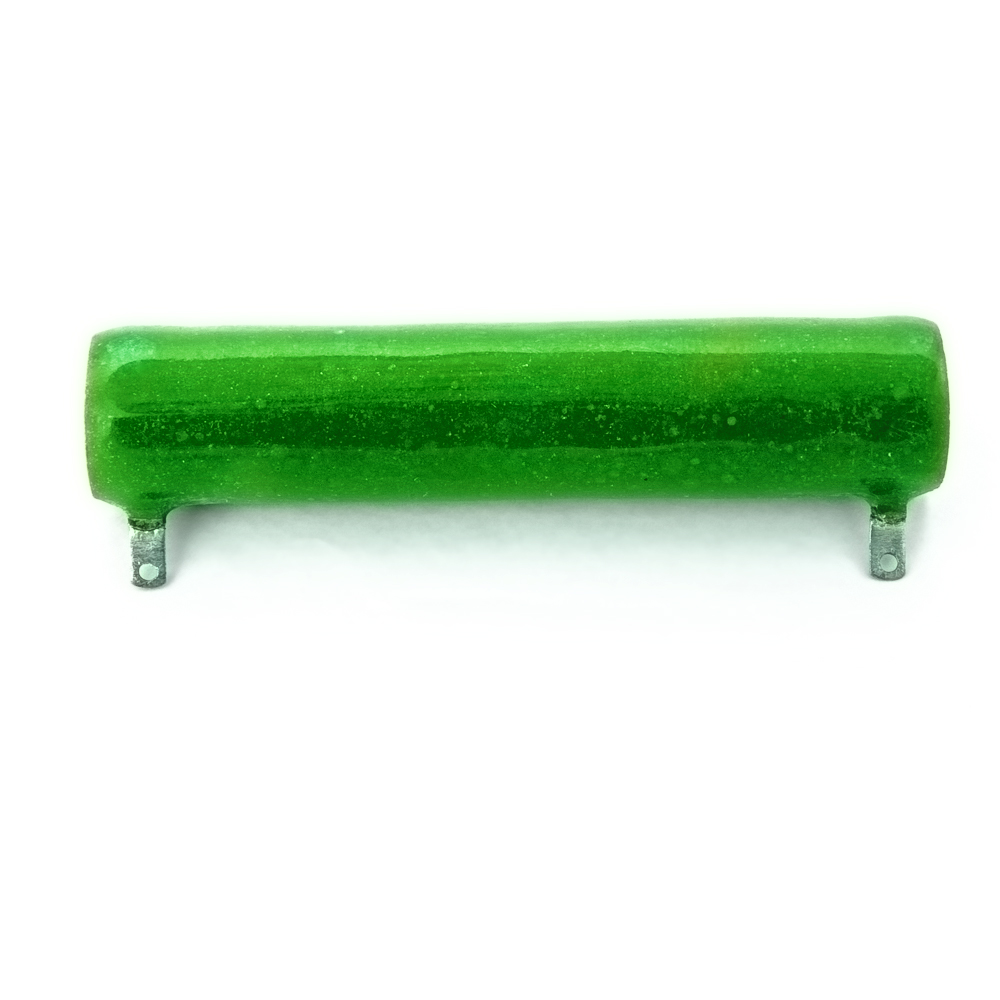

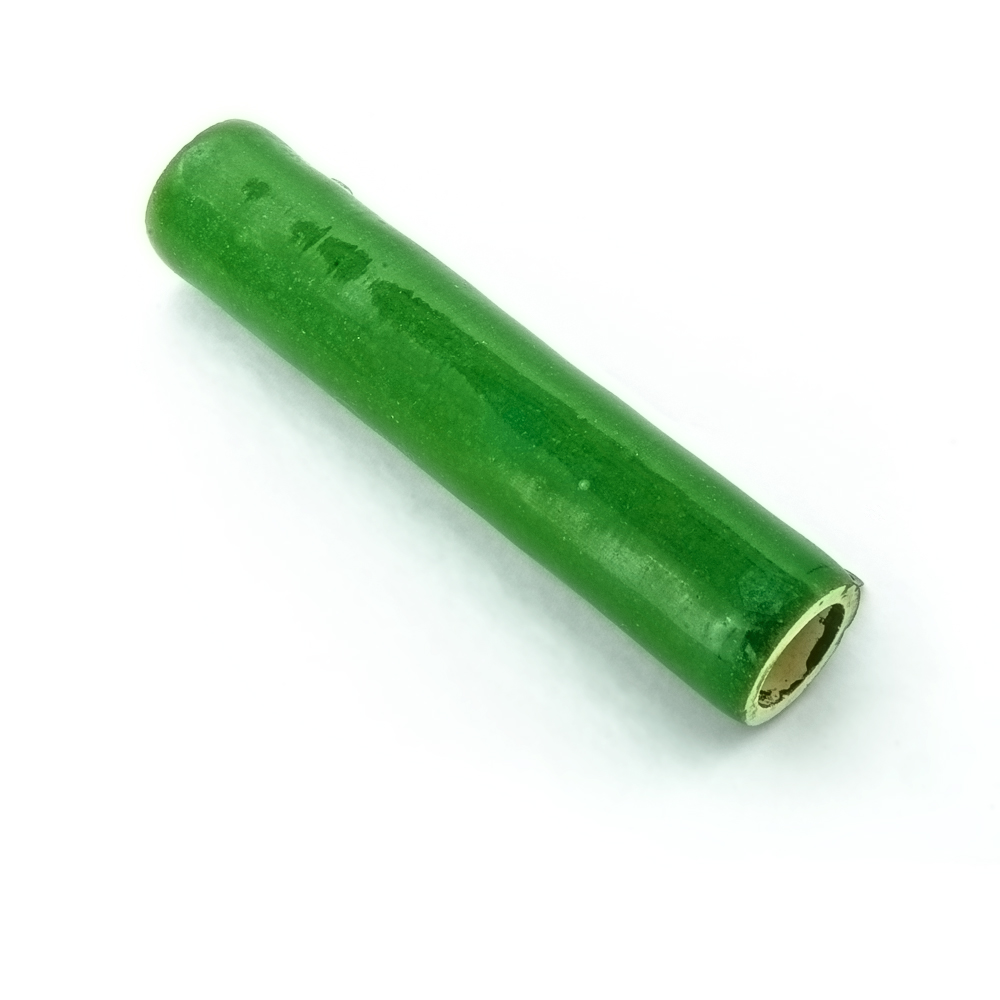

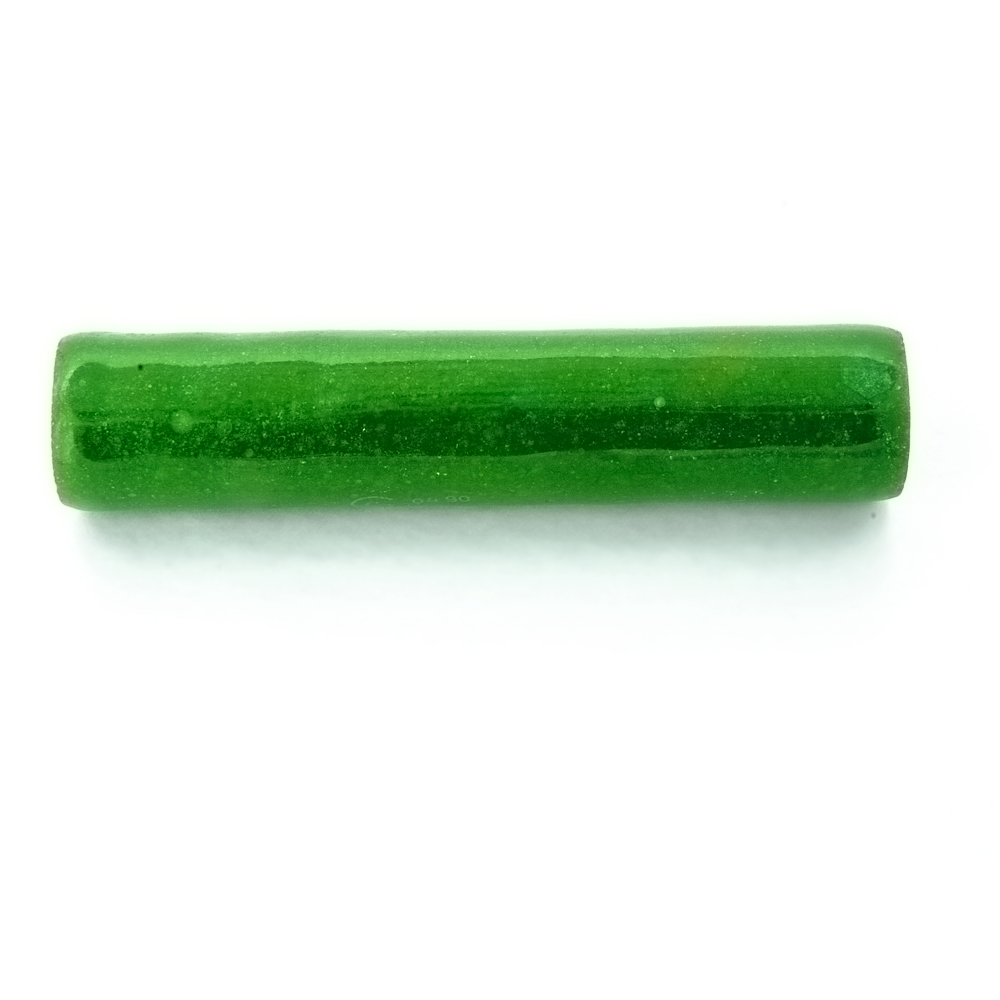

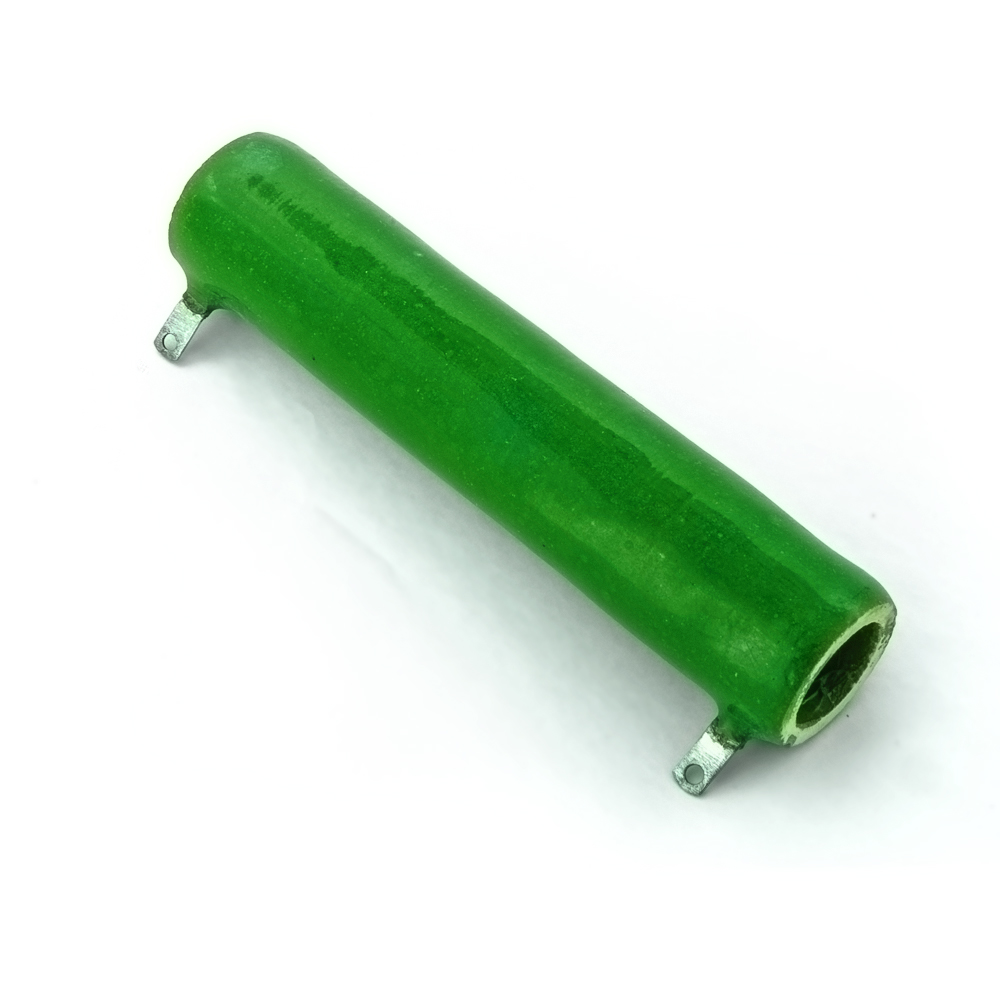

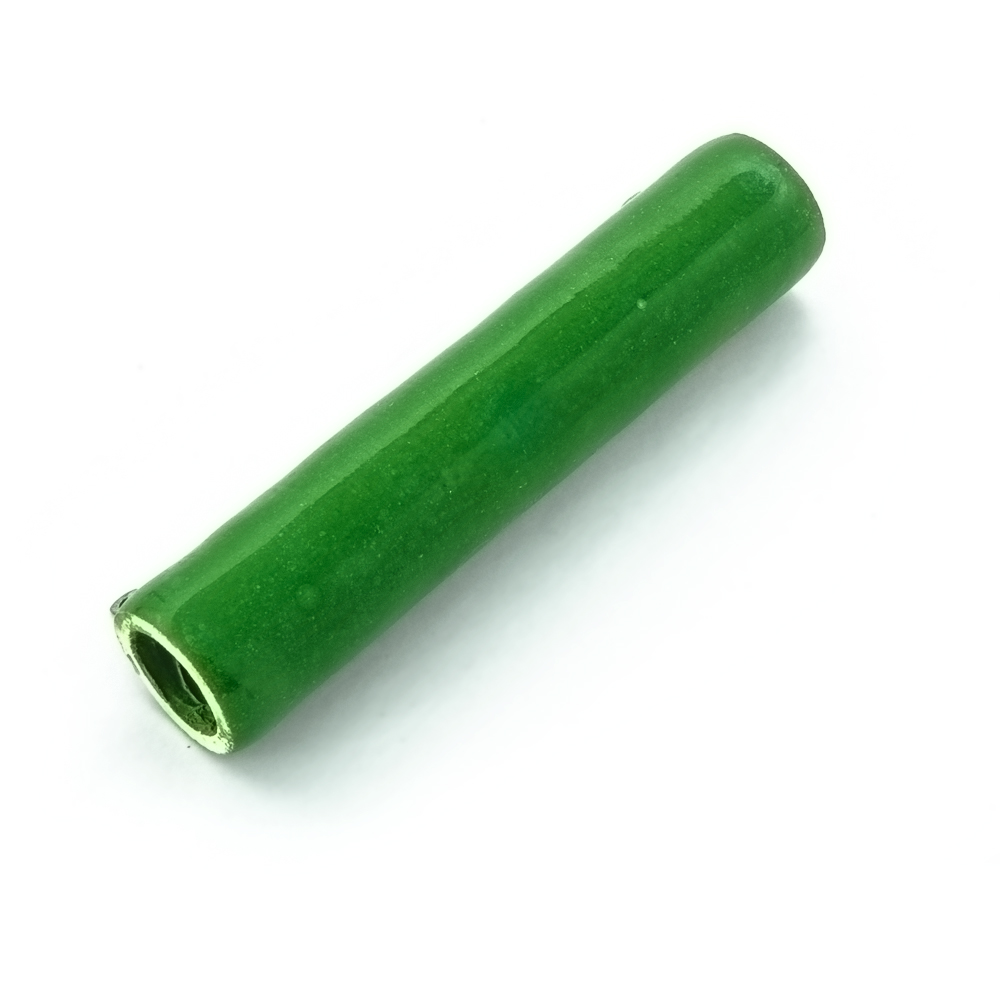

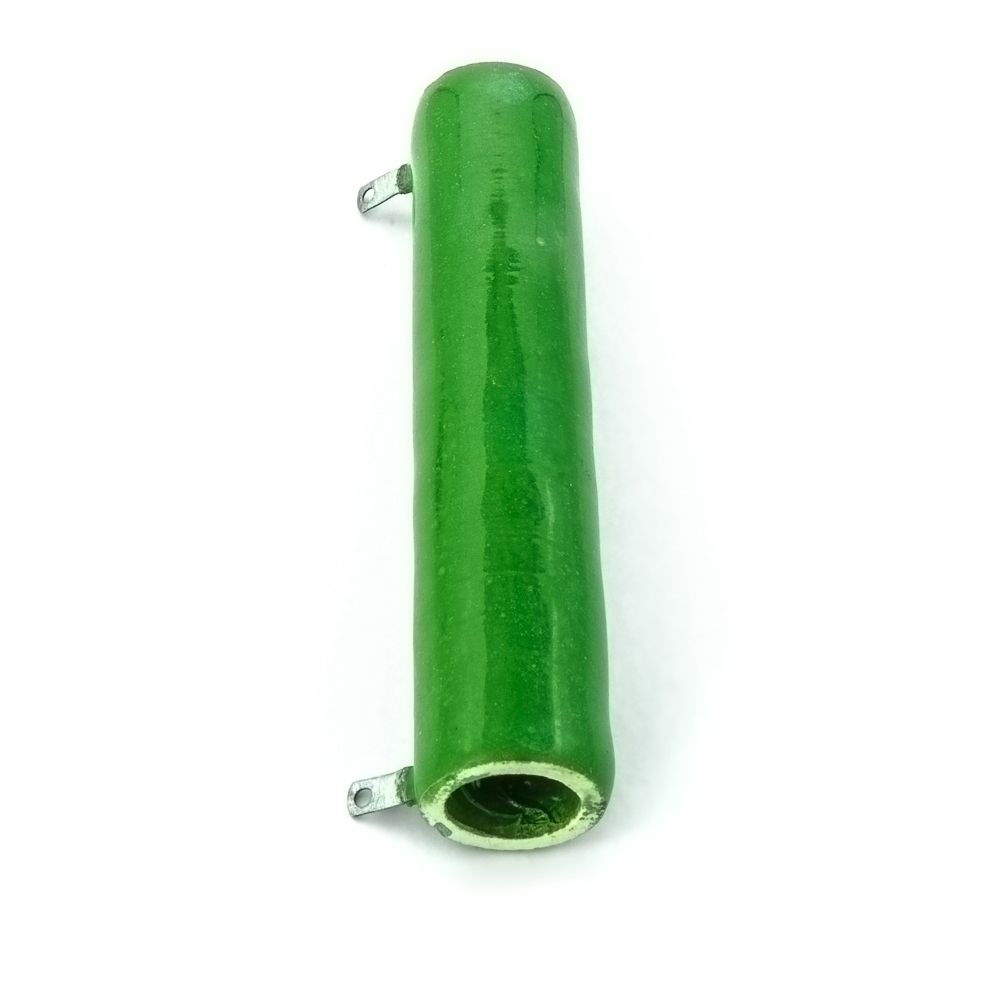

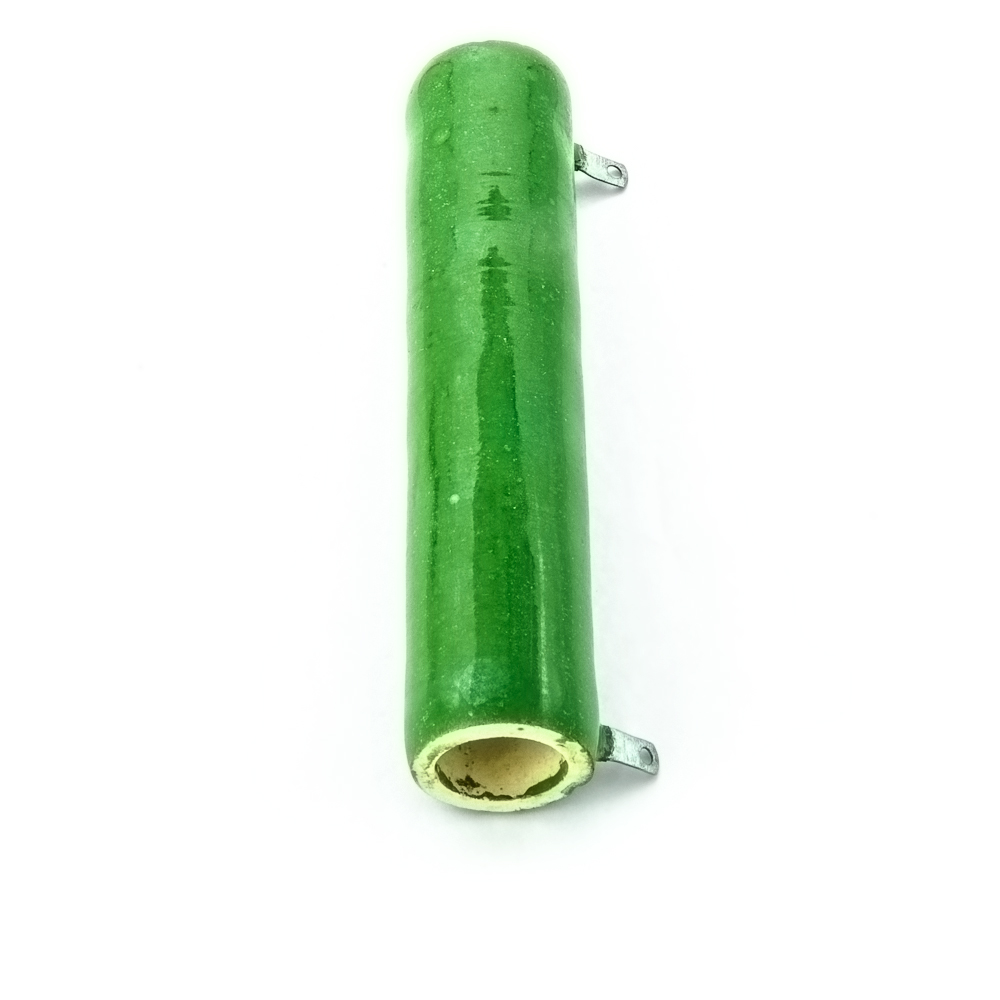

ПЭВ-75 75W(Ватт) 150 Ω(Ом)±5% Резистор постоянный(арт. TN-4792)

Алагирский завод сопротивлений, Северная Осетия; радиальное; " 1" - ОТК; ОЖ0.467.576 ТУ, ГОСТ 2825-67
СССР
Артикул (ID): TN-4792
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1972-1986
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЖО 467.576 ТУ
Подробная документация
Аналоги и альтернативы
ID: 236596
На складе 13 шт
  • Цена от 189 ₽
  • 1 шт 205 ₽
  • от 5 шт 189 ₽
Количество
Быстрый заказ

ПЭВ-75 75W(Ватт) 150Ω(Ом)±5% Резистор постоянный, проволочный, нагрузочный, влагостойкий. Структура условного обозначения: ПЭВ – тип резистора (П – проволочный, Э – эмалированный, В – влагостойкий); 75 - номинальная мощность: 75W(Ватт); 150Ω – номинальное сопротивление (Ом), ±5% - допустимое отклонение сопротивления от номинального. Для монтажа используется комплект крепления, соответствующий типоразмеру резистора (при необходимости заказывается отдельно). Предназначен для работы в цепях постоянного и переменного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПЭВ-75 75W(Ватт) 150 Ω(Ом)±5% Резистор постоянный
Торговая марка Алагирский завод сопротивлений, Северная Осетия
Страна изготовления СССР
Нормы и требования ОЖ0.467.576 ТУ, ГОСТ 2825-67
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 165
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка
Транслитерация PEV-75 75W(Watt) 150Ω(Ohm)±5% Constant resistor

Основные параметры

Функциональная группа Резисторы постоянные
Функциональный тип резисторы проволочные мощные
Серия резисторов ПЭВ
Группа резисторов (в зависимости от условий эксплуатации) I

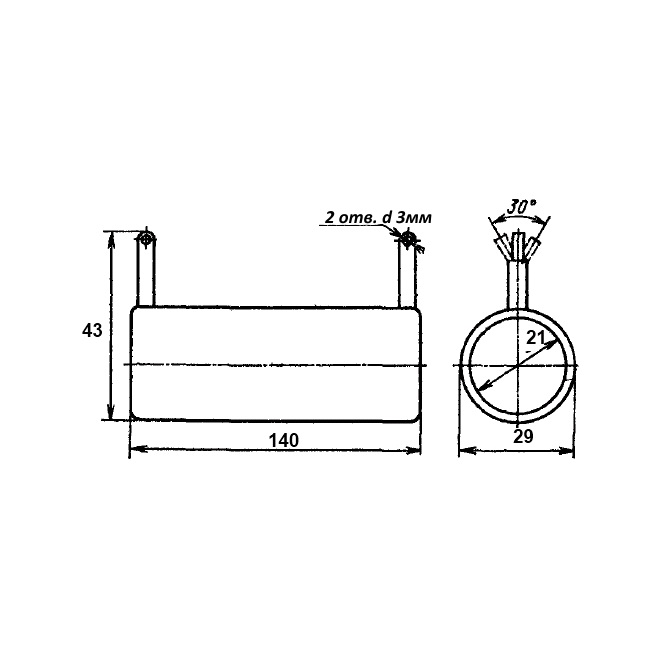

Габаритные размеры L*W*H 140х29х43mm
Длина корпуса 140 mm
Диаметр корпуса 29 mm
Наличие регулировки нет
Материал резистивного элемента проволока
Расположение выводов радиальное
Вид выводов пластинчатые
Материал выводов латунь
Покрытие выводов лужение
Количество выводов 2
Расстояние между выводами 117 mm
Материал корпуса керамика
Покрытие корпуса стеклоэмаль
Цвет корпуса зеленый
Метод монтажа механический на крепление
Метод монтажа электрический пайка
Фактическая маркировка ПЭВ-75 150Ом±5%
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления Ω (Ом)
Номинальное сопротивление 150 Ω
Пределы номинального сопротивления 47 Ω - 56 kΩ
Номинальная мощность 75 W
Рабочее напряжение, max 1400 VDC; 1000 VAC
ТКС - температурный коэффициент сопротивления ±500×10⁻⁶/1°C
Допустимое отклонение ±5%
Сопротивление изоляции 1000 MΩ
- диапазон частот 10-1000 Hz
- амплитуда ускорения 15 g
- ударное ускорение 150 g
- ударное ускорение 150 g

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Минимальная наработка 10 000 час.
Минимальный срок сохраняемости, лет 12
Относительная влажность 98% при температуре +35°С
Атмосферное давление 5-2280 мм рт.ст.
ПЭВ-75 75W(Ватт) 150 Ω(Ом)±5% Резистор постоянный   (datasheet)

Полные аналоги

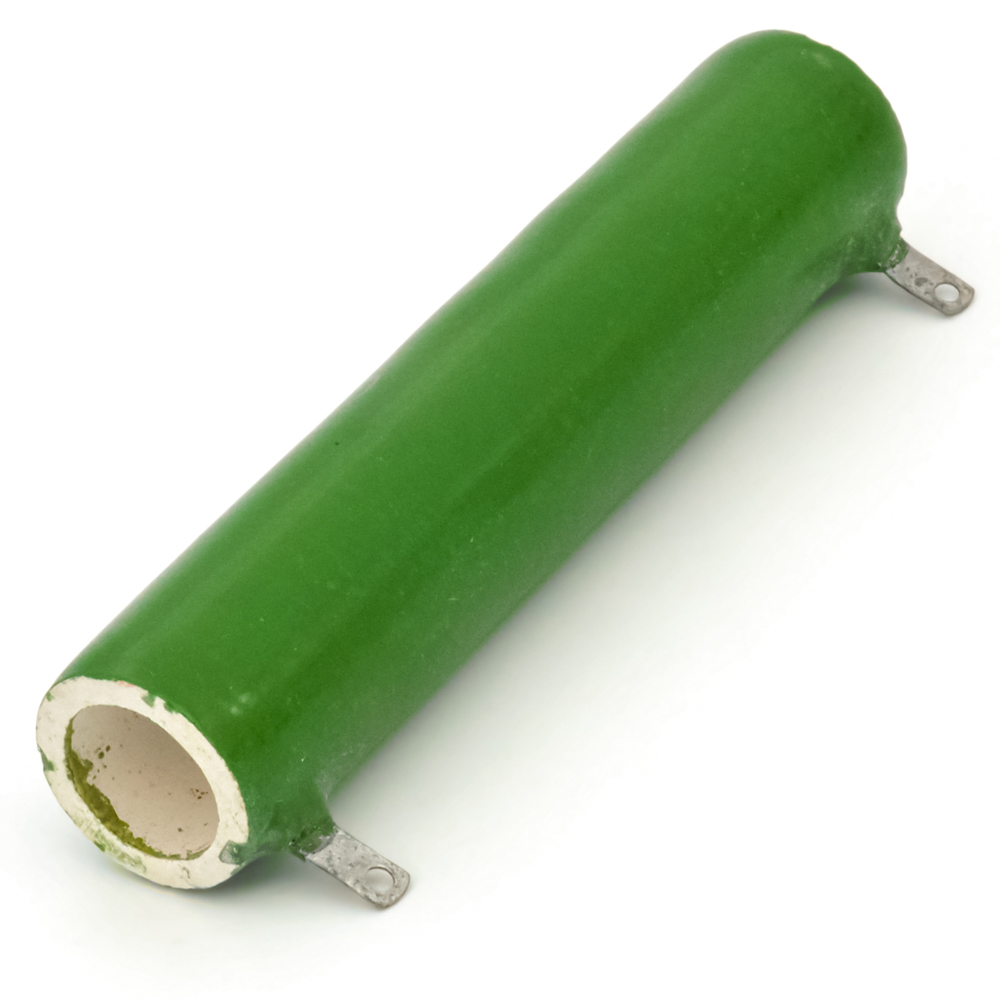

ПЭВ-75 75W(Ватт) 150Ω(Ом)±5% Резистор постоянный., фото
Артикул (ID): KP-8663
ПЭВ-75 75W(Ватт) 150Ω(Ом)±5% Резистор постоянный.
  • 205 ₽ 1 шт.
С5-35В 75Вт 150Ом±5% АО "Кермет", фото
С5-35В 75Вт 150Ом±5% АО "Кермет"

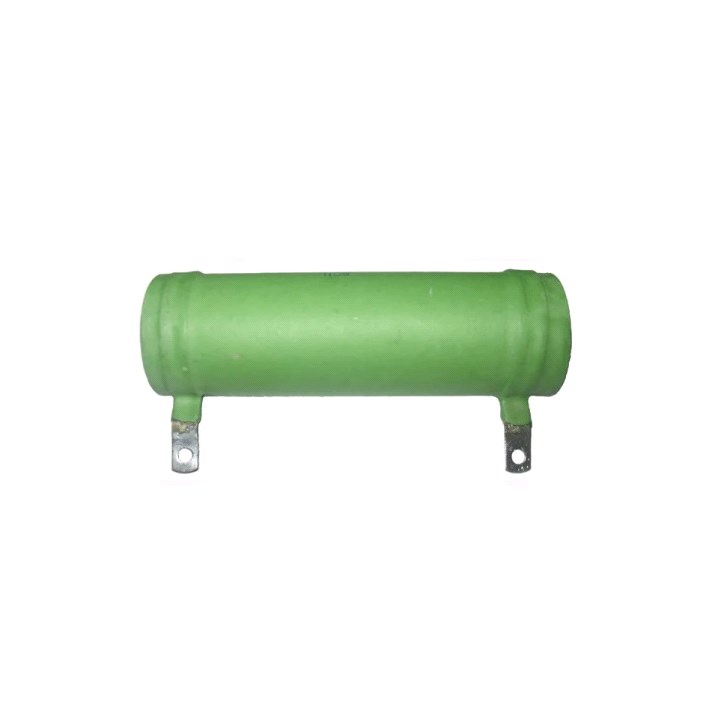

С5-35 75Вт 150Ом±5% ОАО "Алагирский Завод Сопротивления", фото
С5-35 75Вт 150Ом±5% ОАО "Алагирский Завод Сопротивления"
ПЭВ-75 75Вт 150Ом±5% АО "Кермет", фото
ПЭВ-75 75Вт 150Ом±5% АО "Кермет"

Функциональные аналоги

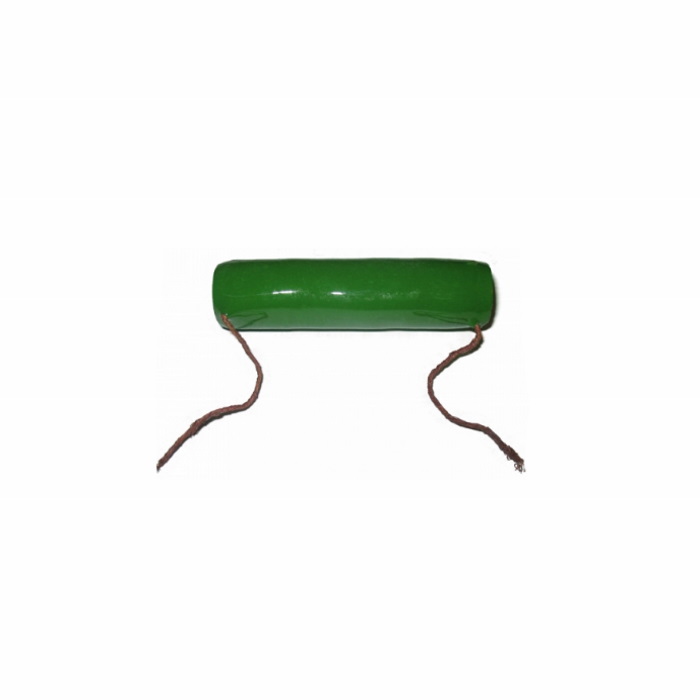

ПЭ-75Вт 150Ом±5% ОАО "Виток", фото
ПЭ-75Вт 150Ом±5% ОАО "Виток"

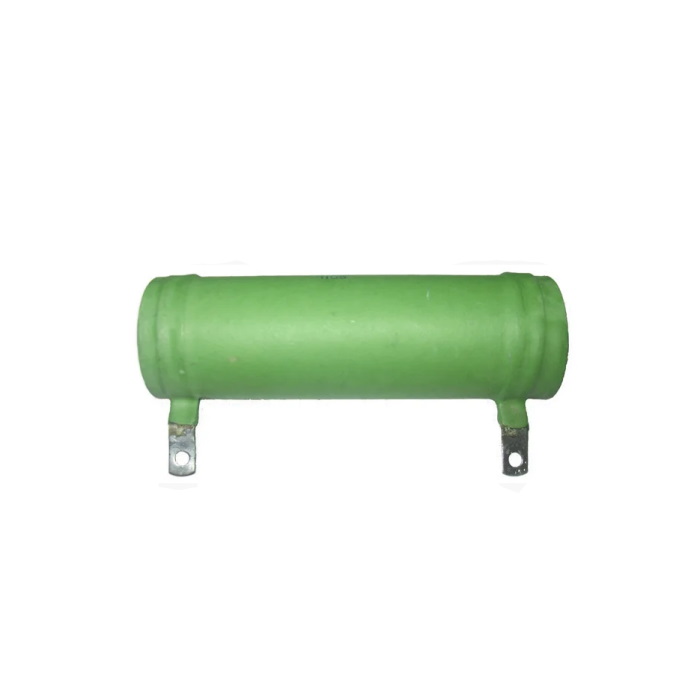

С5-35В 75Вт 200Ом±5% АО "Кермет", фото
С5-35В 75Вт 200Ом±5% АО "Кермет"

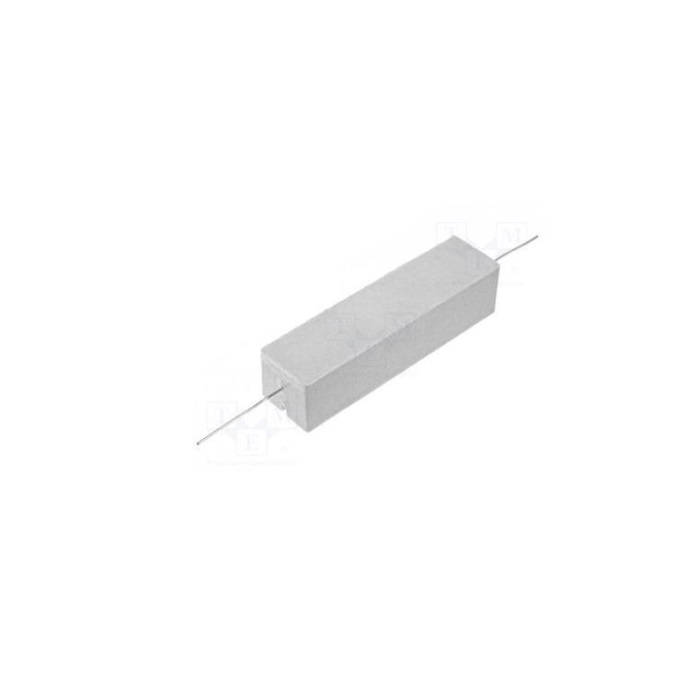

RX27-1 75W 150RJ RUICHI, фото
RX27-1 75W 150RJ RUICHI

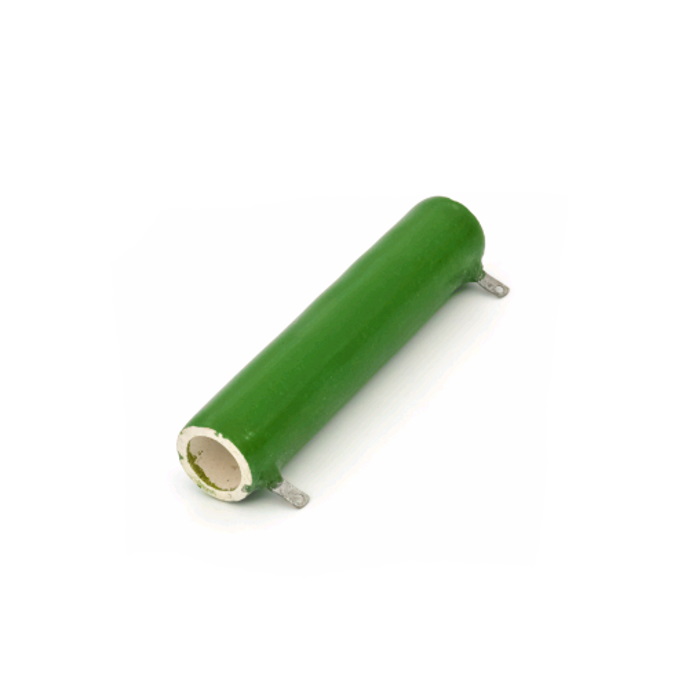

ПЭВ-75 75Вт 150Ом±10% АО "Кермет", фото
ПЭВ-75 75Вт 150Ом±10% АО "Кермет"

Возможные аналоги

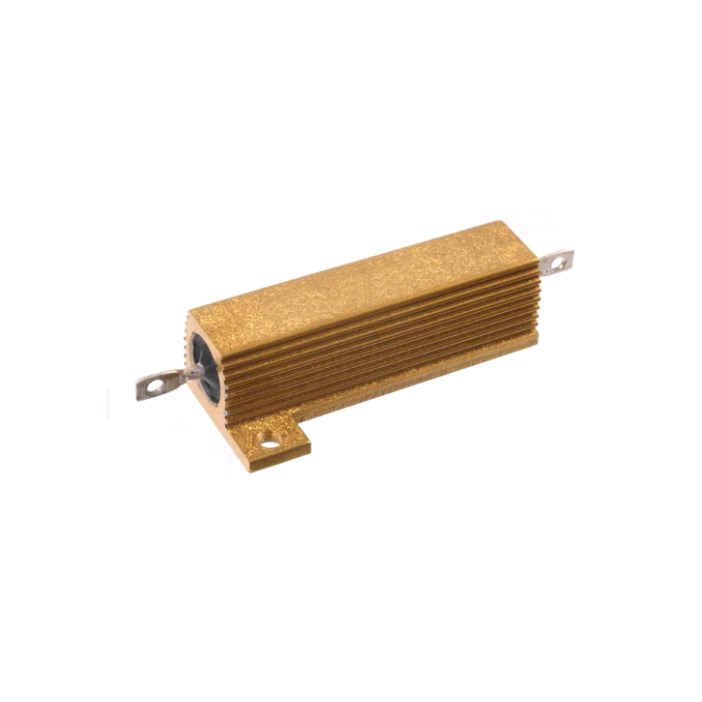

AH 75W 150RJ XIN HUA, фото
AH 75W 150RJ XIN HUA

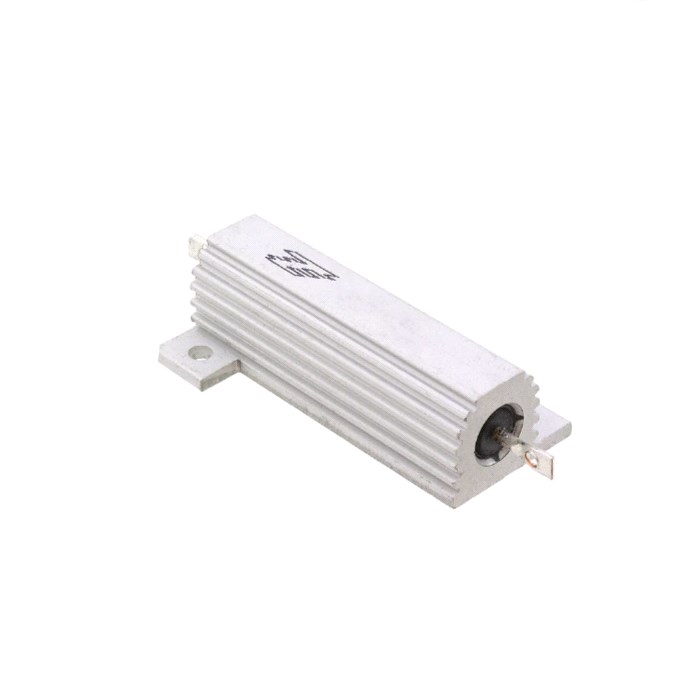

THS75150RJ TE, фото
THS75150RJ TE

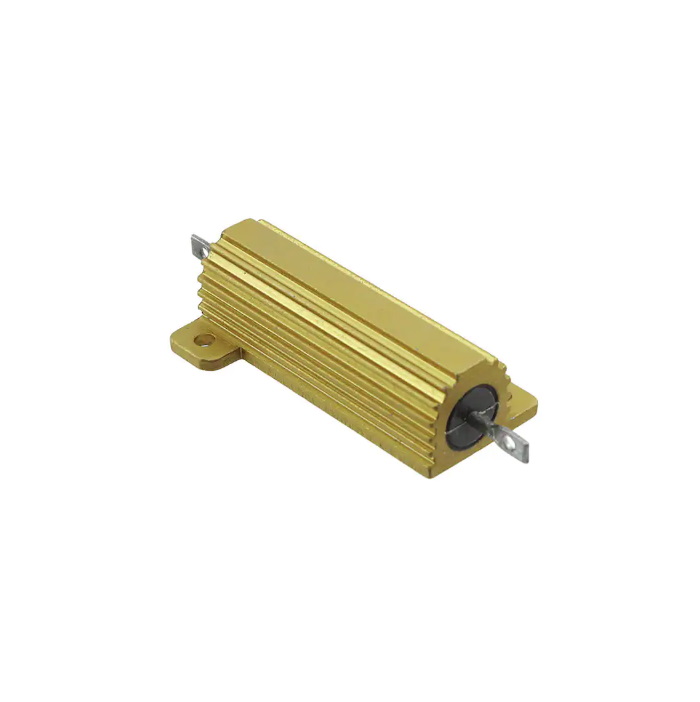

AHP85W-150RJ SR PASSIVES, фото
AHP85W-150RJ SR PASSIVES

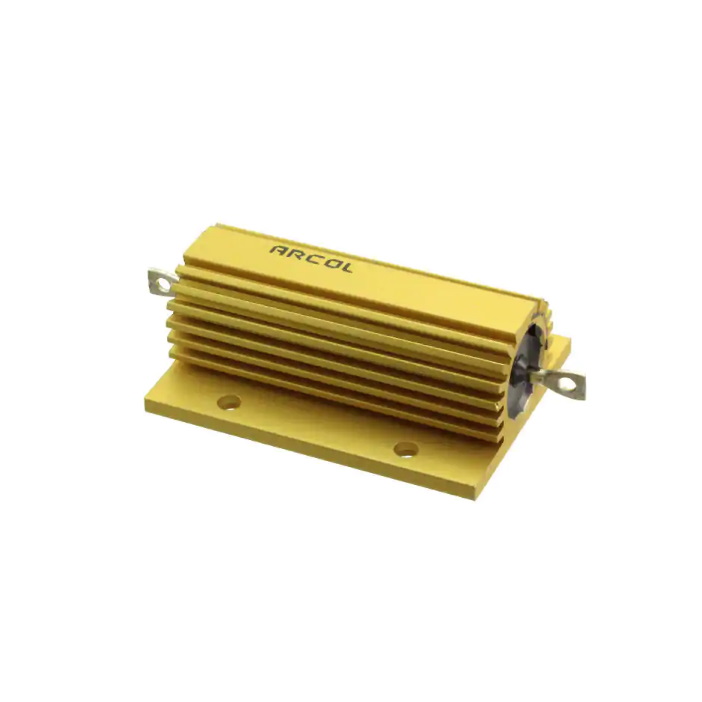

HS75 150RJ Ohmite, фото
HS75 150RJ Ohmite

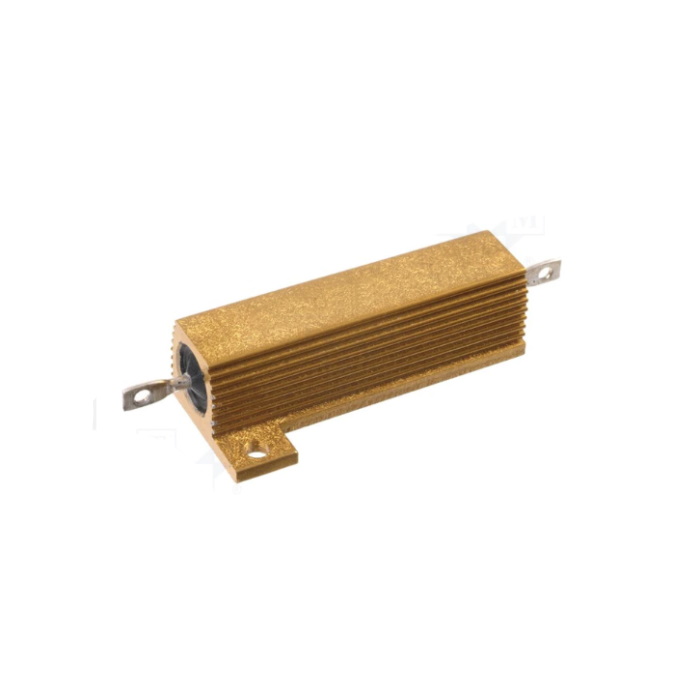

AHA80AFB-158R Yageo, фото
AHA80AFB-158R Yageo
