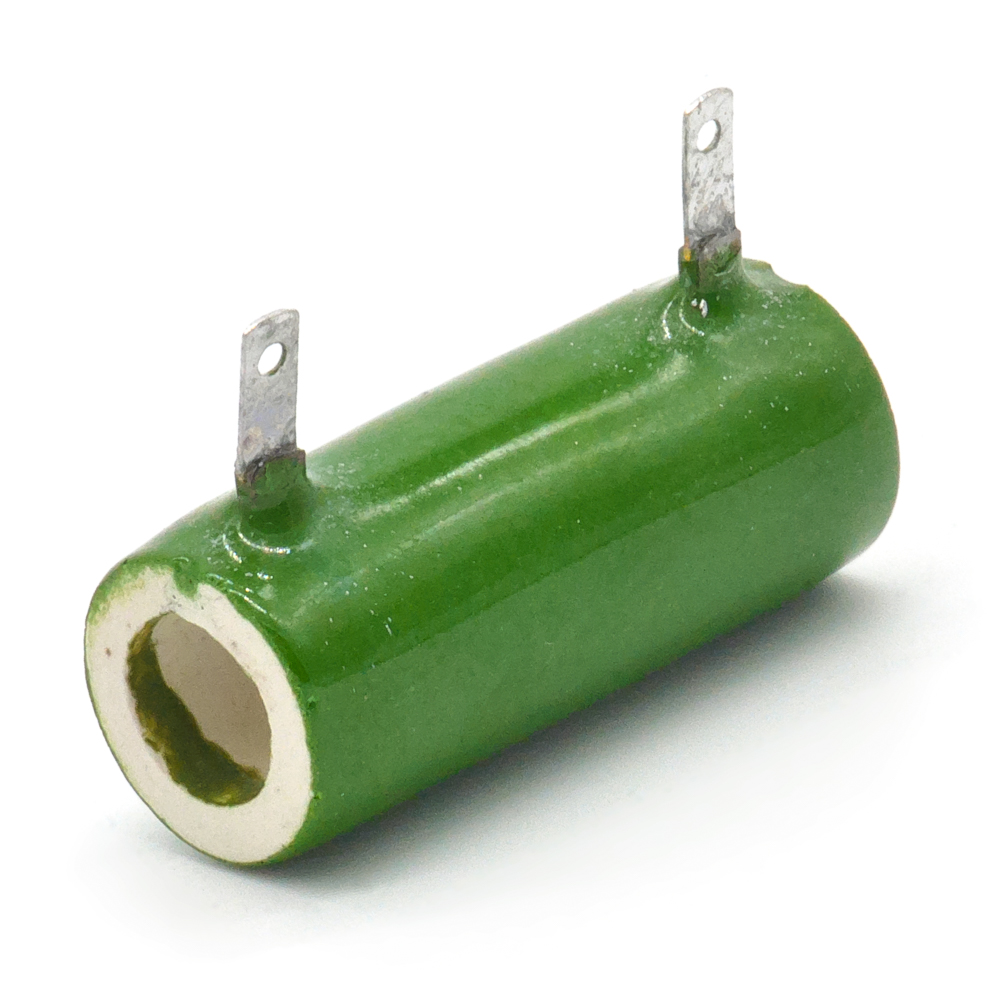

ПЭВ-25 25W(Ватт) 15Ω(Ом)±10% Резистор постоянный.(арт. TN-3950)

" 1" - ОТК; Ленинаканский з-д резисторов «ОМЕГА»; радиальное; ОЖ0.467.576 ТУ, ГОСТ 2825-67

ПЭВ-25 25W(Ватт) 15Ω(Ом)±10% Резистор постоянный, проволочный, нагрузочный, влагостойкий. Структура условного обозначения: ПЭВ – тип резистора (П – проволочный, Э – эмалированный, В – влагостойкий); 25 - номинальная мощность: 25W(Ватт); 15Ω – номинальное сопротивление (Ом), ±10% - допустимое отклонение сопротивления от номинального. Для монтажа используется комплект крепления, соответствующий типоразмеру резистора (при необходимости заказывается отдельно). Предназначен для работы в цепях постоянного и переменного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ПЭВ-25 25W(Ватт) 15Ω(Ом)±10% Резистор постоянный.
Торговая марка Ленинаканский з-д резисторов «ОМЕГА»
Страна изготовления СССР
Нормы и требования ОЖ0.467.576 ТУ, ГОСТ 2825-67
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 37,3
Наличие паспорта - этикетки нет
Вид упаковки картонная коробка
Состояние упаковки самоупаковка
Транслитерация PEV-25 25W(Watt) 15Ω(Ohm)±10% Constant resistor

Основные параметры

Функциональная группа Резисторы постоянные
Функциональный тип резисторы проволочные мощные
Серия резисторов ПЭВ
Группа резисторов (в зависимости от условий эксплуатации) II

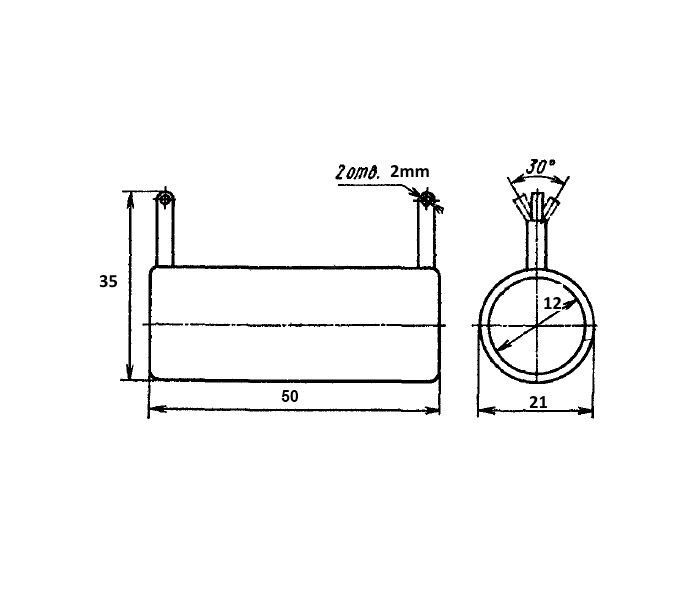

Габаритные размеры L*W*H 50х21х35 mm
Длина корпуса 50 mm
Диаметр корпуса 21 mm
Конструктивные особенности трубчатый
Наличие регулировки нет
Материал резистивного элемента проволока
Расположение выводов радиальное
Вид выводов пластинчатые
Материал выводов латунь
Покрытие выводов лужение
Количество выводов 2
Расстояние между выводами 31,2 mm
Материал корпуса керамика
Покрытие корпуса стеклоэмаль
Цвет корпуса зеленый
Метод монтажа механический на крепление
Метод монтажа электрический пайка
Фактическая маркировка ПЭВ-25 15Ω(Ом)±10%
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления Ω (Ом)
Номинальное сопротивление 15 Ω
Пределы номинального сопротивления 10 Ω - 24 kΩ
Номинальная мощность 25 W
Рабочее напряжение, max 1400 VDC; 1000 VAC
ТКС - температурный коэффициент сопротивления ±500×10⁻⁶/1°C
Допустимое отклонение ±10%
Сопротивление изоляции 1000 MΩ
- диапазон частот 5-600 Hz
- амплитуда ускорения 10 g
- ударное ускорение 35 g
- ударное ускорение 35 g

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Минимальная наработка 10 000 час.
Минимальный срок сохраняемости, лет 12
Относительная влажность 98% при температуре +40°С
Атмосферное давление 5-2280 мм рт.ст.

Полные аналоги

Функциональные аналоги

RX27-1 25W 15RJ XIN HUA, фото
RX27-1 25W 15RJ XIN HUA

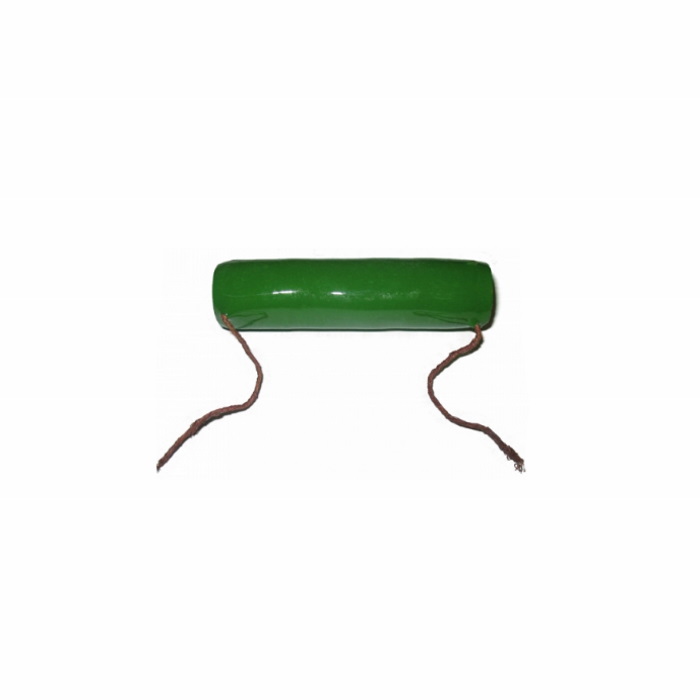

ПЭ-25Вт 15Ом±5% ОАО "Виток", фото
ПЭ-25Вт 15Ом±5% ОАО "Виток"
QL0025J0150000 ROYAL OHM, фото
QL0025J0150000 ROYAL OHM
SQP-25 15Ohm KLS Electronic, фото
SQP-25 15Ohm KLS Electronic
25W015 NTE Electronics, Inc, фото
25W015 NTE Electronics, Inc
SQP25AJB-15R Yageo, фото
SQP25AJB-15R Yageo
CP002515R00JB14 Vishay Dale, фото
CP002515R00JB14 Vishay Dale

Возможные аналоги

RX24 25W 15RJ RUICHI, фото
RX24 25W 15RJ RUICHI
CRL25W 15RJ CCO, фото
CRL25W 15RJ CCO
AH-25 25W 15RJ XIN HUA, фото
AH-25 25W 15RJ XIN HUA
0-1625971-9 TE CONNECTIVITY, фото
0-1625971-9 TE CONNECTIVITY
AHP25W-15RJ SR PASSIVES, фото
AHP25W-15RJ SR PASSIVES
HS25-15RJ ARCOL, фото
HS25-15RJ ARCOL
HS25-15RF ARCOL, фото
HS25-15RF ARCOL
RX27 25W 15RJ XIN HUA, фото
RX27 25W 15RJ XIN HUA
