Скидка на  Переключатели перекидные (Тумблеры)
-20%

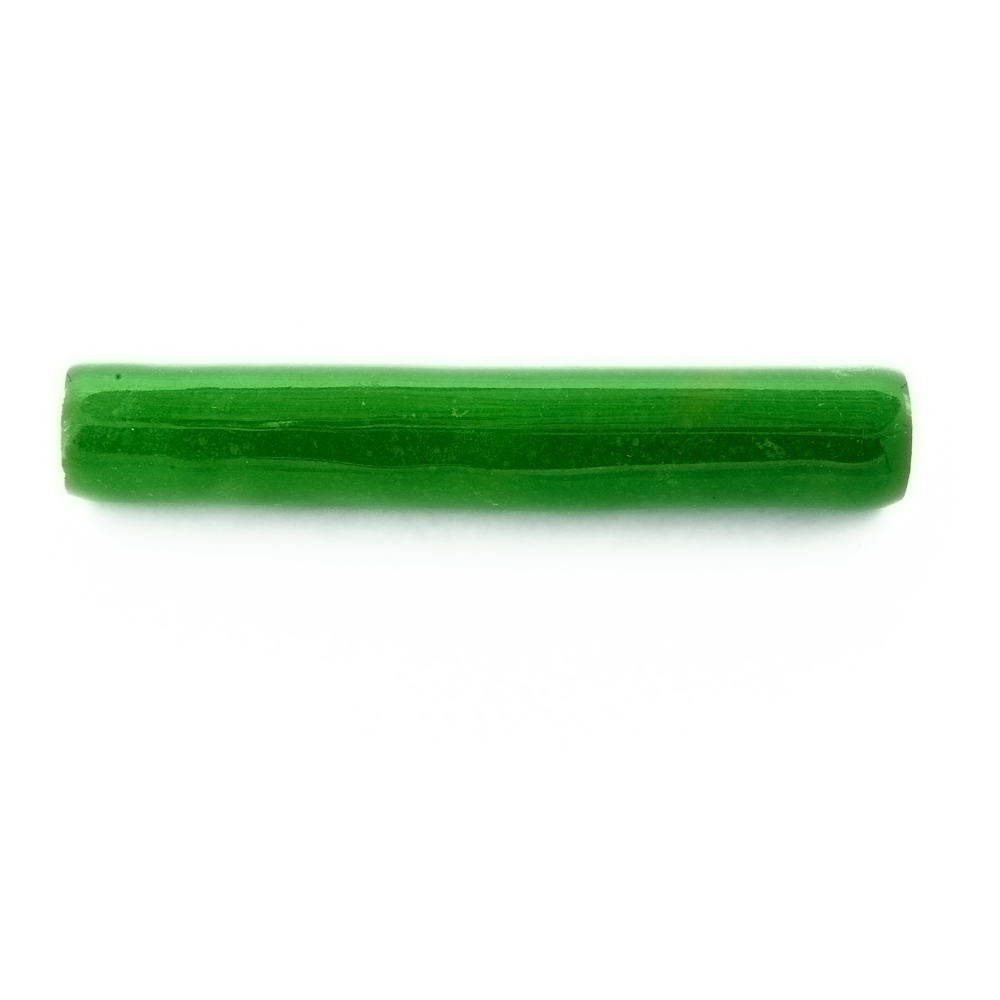

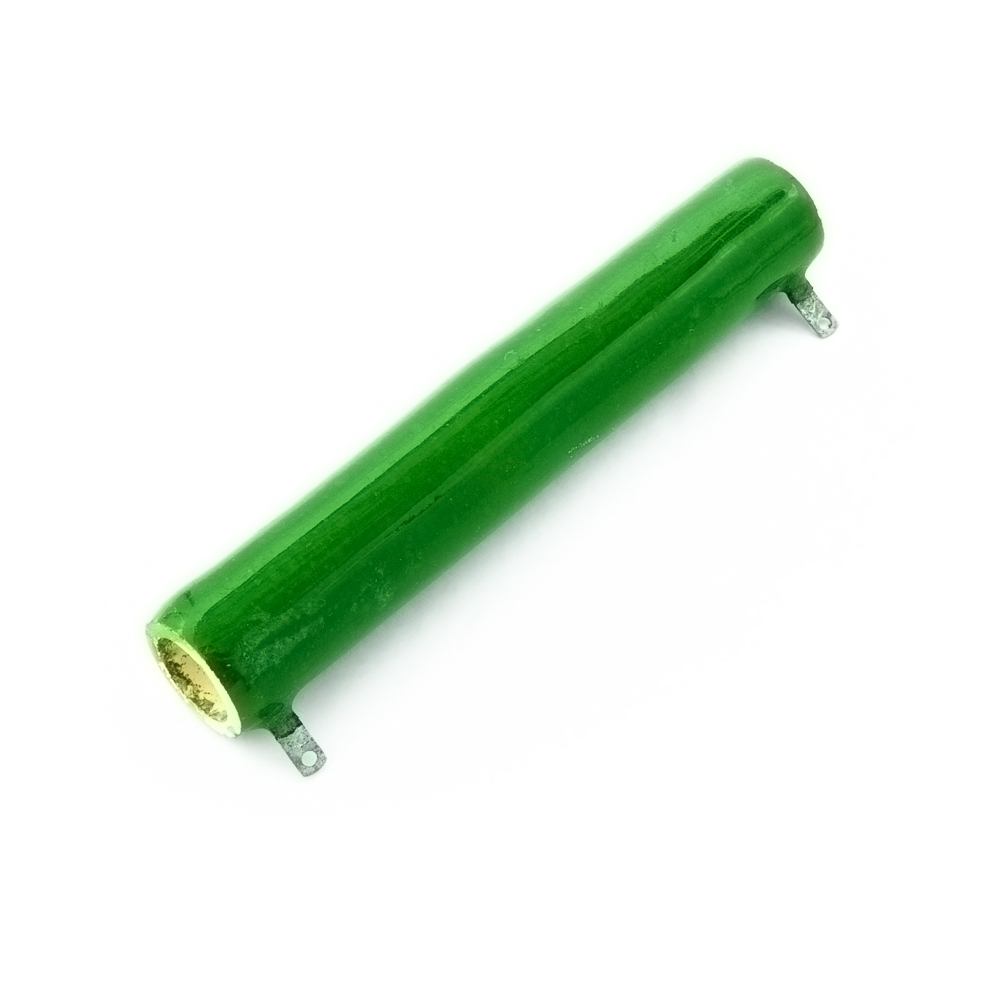

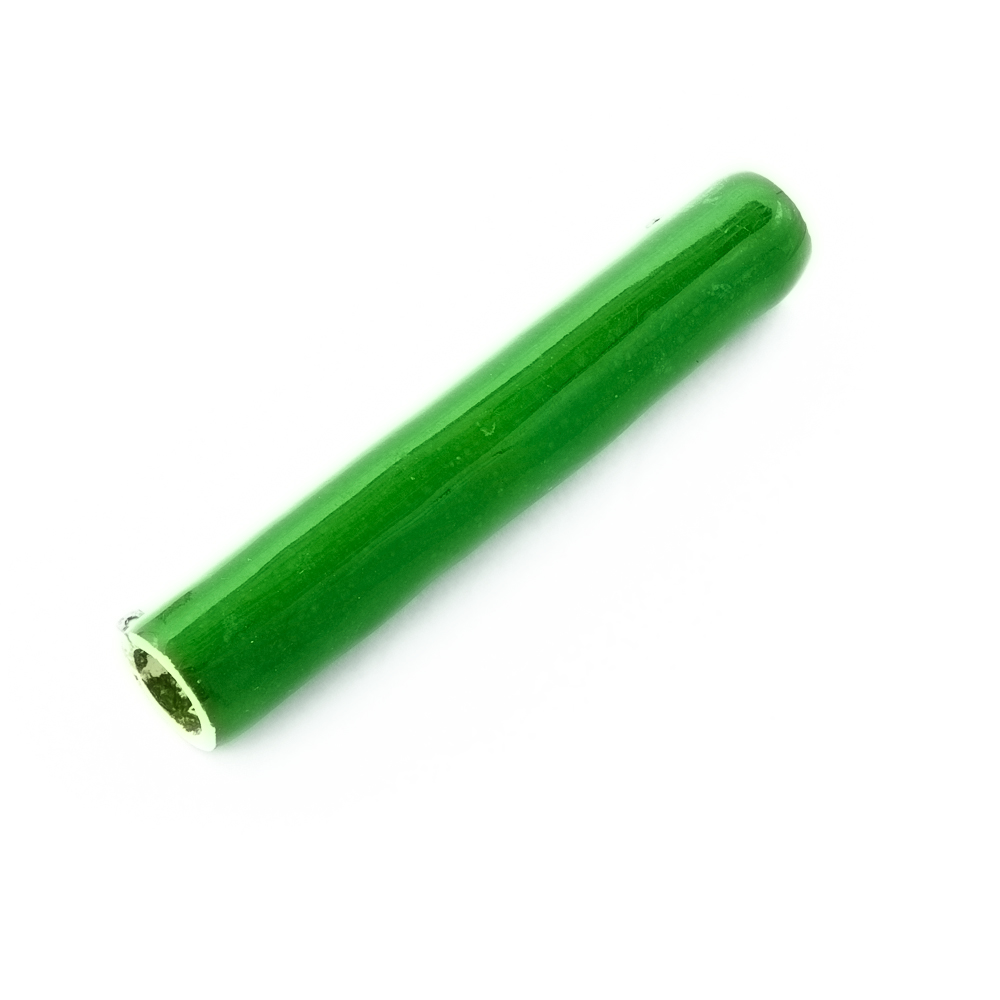

ПЭВ-100 100W(Ватт) 47 Ω(Ом)±5% Резистор постоянный(арт. TN-4098)

Алагирский завод сопротивлений, Северная Осетия; радиальное; ОЖ0.467.576 ТУ, ГОСТ 2825-67
СССР
Артикул (ID): TN-4098
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1971-1989
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЖ0.467.576 ТУ
Подробная документация
Аналоги и альтернативы
ID: 266467
На складе 241 шт
  • Цена от 310 ₽
  • 1 шт 330 ₽
  • от 5 шт 320 ₽
  • от 50 шт 310 ₽
Количество
Быстрый заказ

ПЭВ-100 100W(Ватт) 47Ω(Ом)±5% Резистор постоянный, проволочный, нагрузочный, влагостойкий. Структура условного обозначения: ПЭВ – тип резистора (П – проволочный, Э – эмалированный, В – влагостойкий); 100 - номинальная мощность: 100W(Ватт); 47Ω – номинальное сопротивление (Ом), ±5% - допустимое отклонение сопротивления от номинального. Для монтажа используется комплект крепления, соответствующий типоразмеру резистора (при необходимости заказывается отдельно). Предназначен для работы в цепях постоянного и переменного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПЭВ-100 100W(Ватт) 47 Ω(Ом)±5% Резистор постоянный
Торговая марка Алагирский завод сопротивлений, Северная Осетия
Страна изготовления СССР
Нормы и требования ОЖ0.467.576 ТУ, ГОСТ 2825-67
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 210
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка
Транслитерация PEV-100 100W(Watt) 47Ω(Ohm)±5% Constant resistor

Основные параметры

Функциональная группа Резисторы постоянные
Функциональный тип резисторы проволочные мощные
Серия резисторов ПЭВ
Группа резисторов (в зависимости от условий эксплуатации) II
Габаритные размеры L*W*H 170х29х43 mm
Длина корпуса 170 mm
Диаметр корпуса 29 mm
Наличие регулировки нет
Материал резистивного элемента проволока
Расположение выводов радиальное
Вид выводов пластинчатые
Материал выводов латунь
Покрытие выводов лужение
Количество выводов 2
Расстояние между выводами 158 mm
Материал корпуса керамика
Покрытие корпуса стеклоэмаль
Цвет корпуса зеленый
Метод монтажа механический на крепление
Метод монтажа электрический пайка
Фактическая маркировка ПЭВ-100 47Ом±5%
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления Ω (Ом)
Номинальное сопротивление 47 Ω
Пределы номинального сопротивления 47 Ω - 56 kΩ
Номинальная мощность 100 W
Рабочее напряжение, max 1400 VDC; 1000 VAC
ТКС - температурный коэффициент сопротивления ±500×10⁻⁶/1°C
Допустимое отклонение ±5%
Сопротивление изоляции 1000 MΩ
- диапазон частот 5-600 Hz
- амплитуда ускорения 10 g
- ударное ускорение 35 g
- ударное ускорение 35 g

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Минимальная наработка 10 000 час.
Минимальный срок сохраняемости, лет 12
Относительная влажность 98% при температуре +40°С
Атмосферное давление 5-2280 мм рт.ст.
ПЭВ-100 100W(Ватт) 47 Ω(Ом)±5% Резистор постоянный   (datasheet)

Полные аналоги

С5-35В 100W(Ватт) 47Ω(Ом)±5% Резистор постоянный, фото
Артикул (ID): KP-7746
С5-35В 100W(Ватт) 47Ω(Ом)±5% Резистор постоянный
  • 762 ₽ 1 шт.
  • 686 ₽ от 5 шт.
  • 635 ₽ от 10 шт.

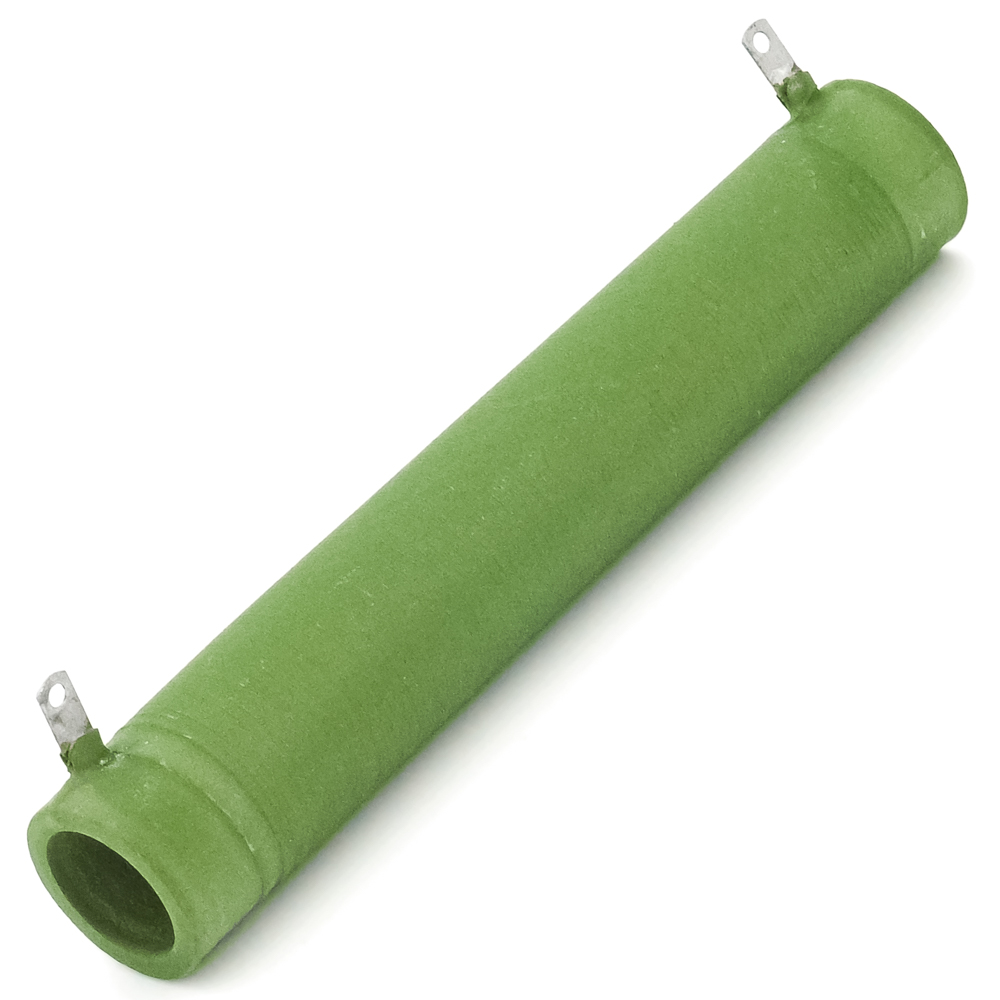

С5-35В 100W(Ватт) 47kΩ(кОм)±5% Резистор постоянный, фото
Артикул (ID): KP-6586
С5-35В 100W(Ватт) 47kΩ(кОм)±5% Резистор постоянный
  • 830 ₽ 1 шт.
  • 747 ₽ от 5 шт.
С5-35В 100W(Ватт) 47kΩ(кОм)±5% Резистор постоянный., фото
Артикул (ID): KP-6584
С5-35В 100W(Ватт) 47kΩ(кОм)±5% Резистор постоянный.
  • 830 ₽ 1 шт.
  • 747 ₽ от 5 шт.
  • 692 ₽ от 10 шт.

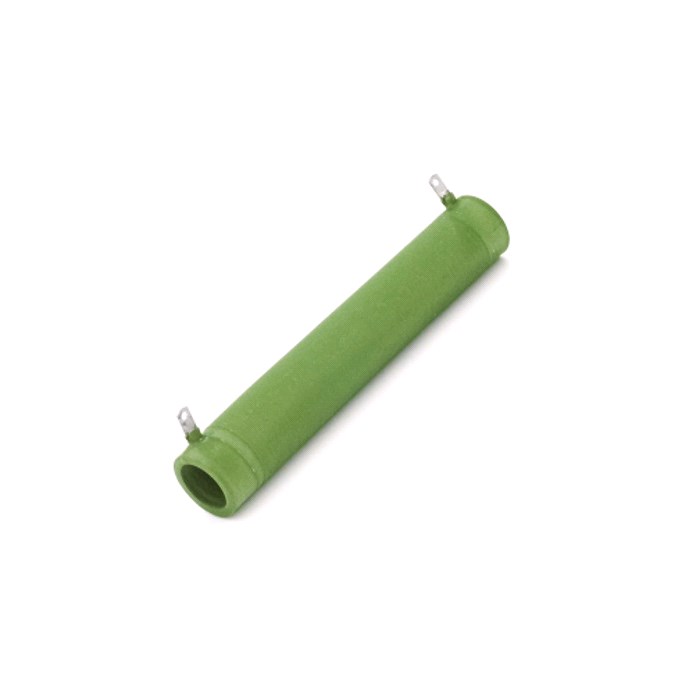

С5-35В 100Вт 47Ом±5% АО "Кермет", фото
С5-35В 100Вт 47Ом±5% АО "Кермет"

Функциональные аналоги

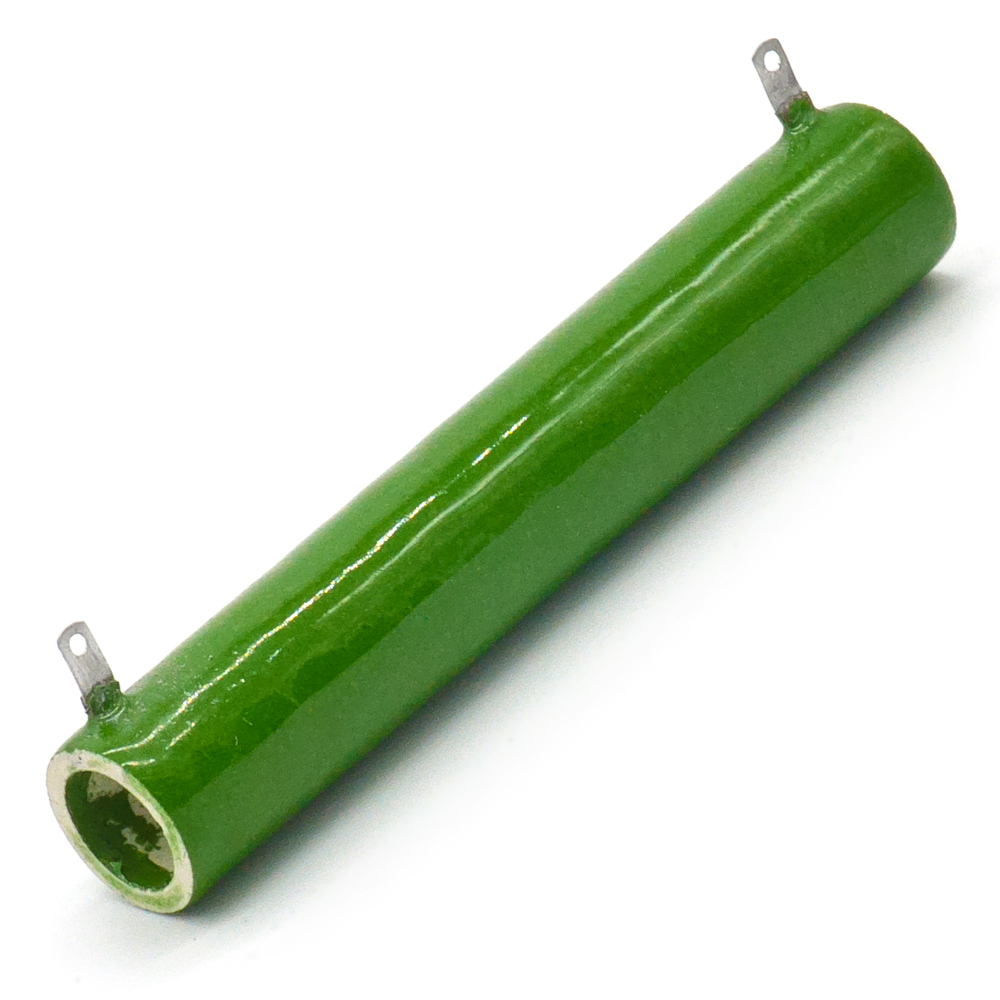

ПЭВ-100 100W(Ватт) 47Ω(Ом)±10% Резистор постоянный, фото
