Скидка на  Конденсаторы электролитические
-20%

ПЭВ-100 100W(Ватт) 10kΩ(кОм)±5% Резистор постоянный(арт. TN-3524)

" 1" - ОТК; Алагирский завод сопротивлений, Северная Осетия; радиальное; ОЖ0.467.576 ТУ, ГОСТ 2825-67
СССР
Артикул (ID): TN-3524
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1986-1990
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЖ0.467.576 ТУ
Подробная документация
Аналоги и альтернативы
ID: 232253
На складе 66 шт
  • Цена от 310 ₽
  • 1 шт 330 ₽
  • от 5 шт 320 ₽
  • от 50 шт 310 ₽
Количество
Быстрый заказ

ПЭВ-100 100W(Ватт) 10kΩ(кОм)±5% Резистор постоянный, проволочный, нагрузочный, влагостойкий. Структура условного обозначения: ПЭВ – тип резистора (П – проволочный, Э – эмалированный, В – влагостойкий); 100 - номинальная мощность: 100W(Ватт); 10kΩ – номинальное сопротивление (кОм), ±5% - допустимое отклонение сопротивления от номинального. Для монтажа используется комплект крепления, соответствующий типоразмеру резистора (при необходимости заказывается отдельно). Предназначен для работы в цепях постоянного и переменного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПЭВ-100 100W(Ватт) 10kΩ(кОм)±5% Резистор постоянный
Торговая марка Алагирский завод сопротивлений, Северная Осетия
Страна изготовления СССР
Нормы и требования ОЖ0.467.576 ТУ, ГОСТ 2825-67
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 185
Наличие паспорта - этикетки нет
Вид упаковки картонная коробка
Доупаковка бумага
Состояние упаковки заводская
Транслитерация PEV-100 100W(Watt) 10kΩ(kOhm)±5% Constant resistor

Основные параметры

Функциональная группа Резисторы постоянные
Функциональный тип резисторы проволочные мощные
Серия резисторов ПЭВ
Группа резисторов (в зависимости от условий эксплуатации) II

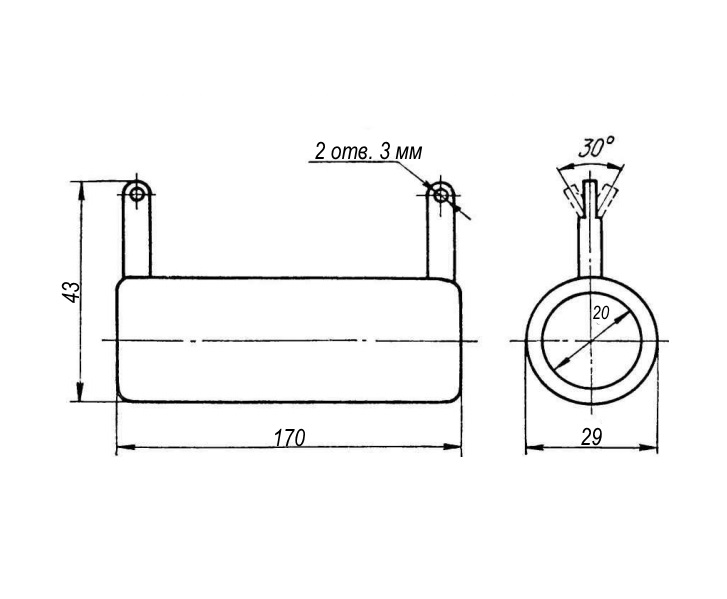

Габаритные размеры L*W*H 170х29х43 mm
Длина корпуса 170 mm
Диаметр корпуса 29 mm
Конструктивные особенности трубчатый
Наличие регулировки нет
Материал резистивного элемента проволока
Расположение выводов радиальное
Вид выводов пластинчатые
Материал выводов латунь
Покрытие выводов лужение
Количество выводов 2
Расстояние между выводами 158 mm
Материал корпуса керамика
Покрытие корпуса стеклоэмаль
Цвет корпуса зеленый
Метод монтажа механический на крепление
Метод монтажа электрический пайка
Фактическая маркировка ПЭВ-100 10кОм±5%
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления kΩ (кОм)
Номинальное сопротивление 10 kΩ
Пределы номинального сопротивления 47 Ω - 56 kΩ
Номинальная мощность 100 W
Рабочее напряжение, max 1400 VDC; 1000 VAC
ТКС - температурный коэффициент сопротивления ±500×10⁻⁶/1°C
Допустимое отклонение ±5%
Сопротивление изоляции 1000 MΩ
- диапазон частот 5-600 Hz
- амплитуда ускорения 10 g
- ударное ускорение 35 g
- ударное ускорение 35 g

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Минимальная наработка 10 000 час.
Минимальный срок сохраняемости, лет 12
Относительная влажность 98% при температуре +40°С
Атмосферное давление 5-2280 мм рт.ст.
ПЭВ-100 100W(Ватт) 10kΩ(кОм)±5% Резистор постоянный   (datasheet)

Полные аналоги

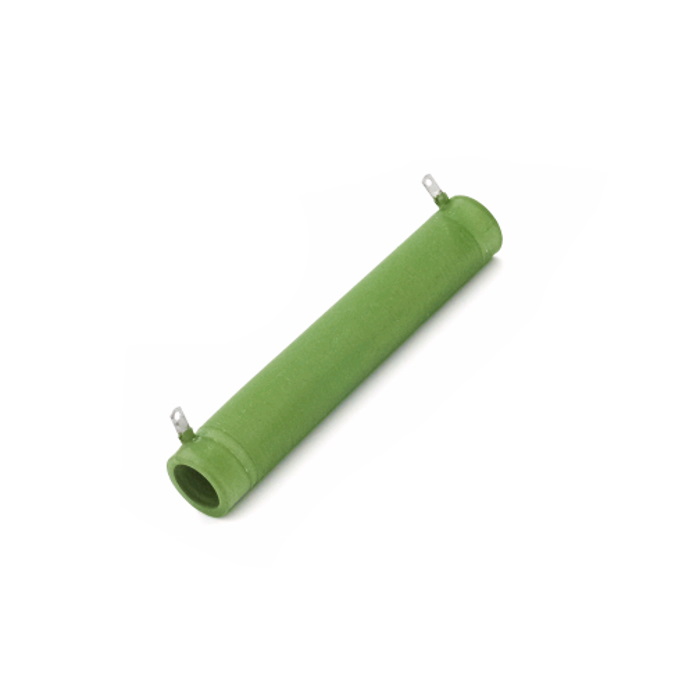

С5-35 100Вт 10кОм±5% ОАО "Алагирский Завод Сопротивления", фото
С5-35 100Вт 10кОм±5% ОАО "Алагирский Завод Сопротивления"
С5-35В 100Вт 10кОм±5% АО "Кермет", фото
С5-35В 100Вт 10кОм±5% АО "Кермет"

Функциональные аналоги

ПЭВ-100 100W(Ватт) 11kΩ(кОм)±5% Резистор постоянный, фото
Артикул (ID): TN-1395
ПЭВ-100 100W(Ватт) 11kΩ(кОм)±5% Резистор постоянный
  • 330 ₽ 1 шт.
ПЭ-100Вт 10кОм±5% ОАО "Виток", фото
ПЭ-100Вт 10кОм±5% ОАО "Виток"
QL100-10K ROYAL OHM, фото
QL100-10K ROYAL OHM

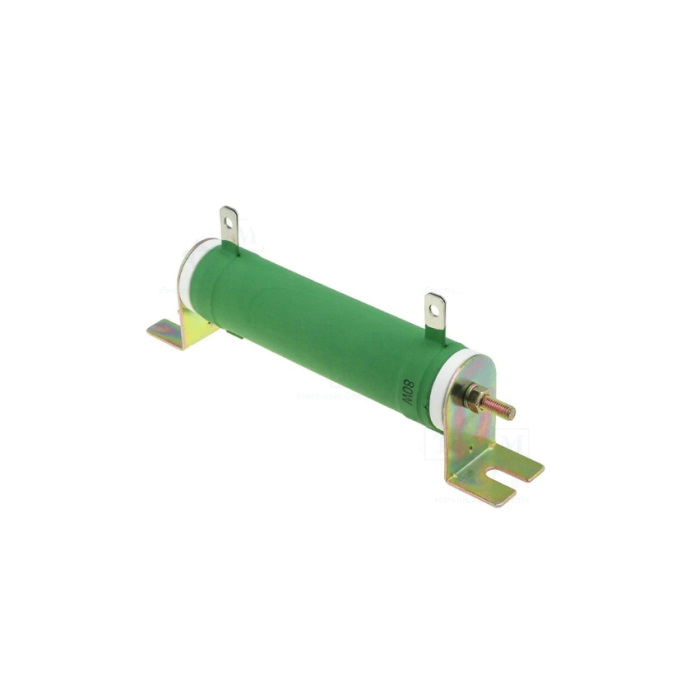

R100W-10K SR PASSIVES, фото
R100W-10K SR PASSIVES

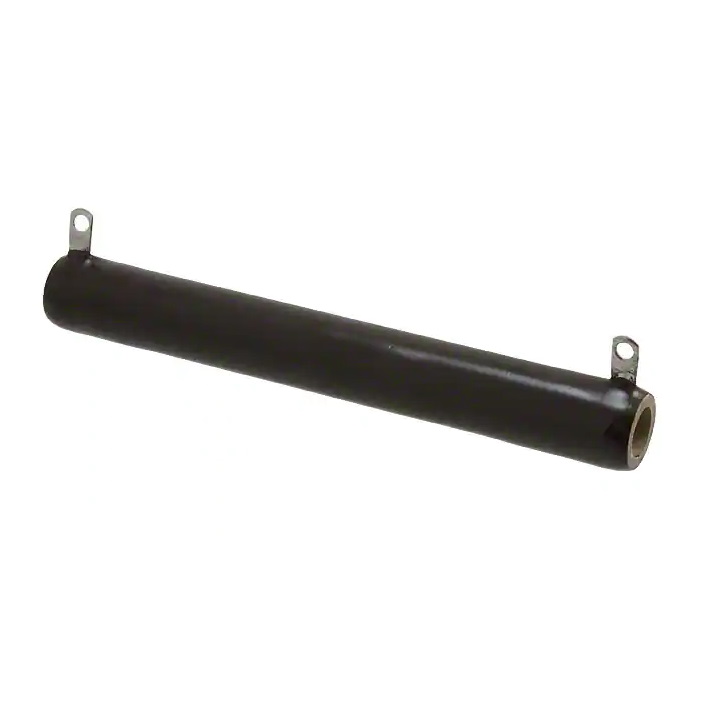

HL10006Z10K00JJ Vishay Dale, фото
HL10006Z10K00JJ Vishay Dale

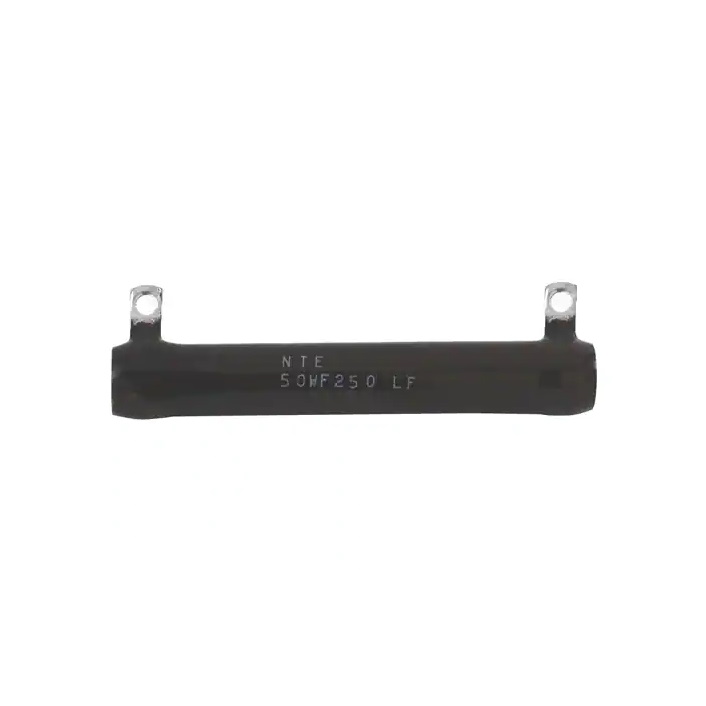

100WF310 NTE, фото
100WF310 NTE

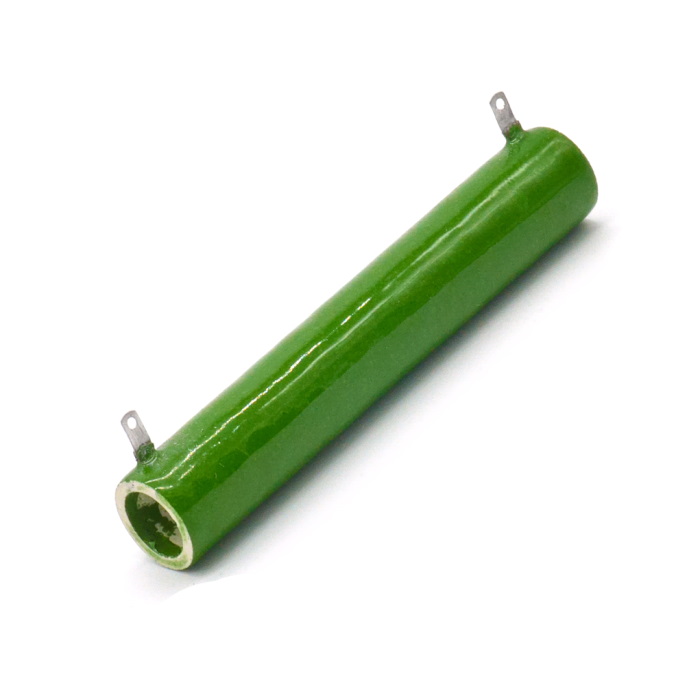

EWT100JB10K0 Stackpole Electronics Inc, фото
EWT100JB10K0 Stackpole Electronics Inc

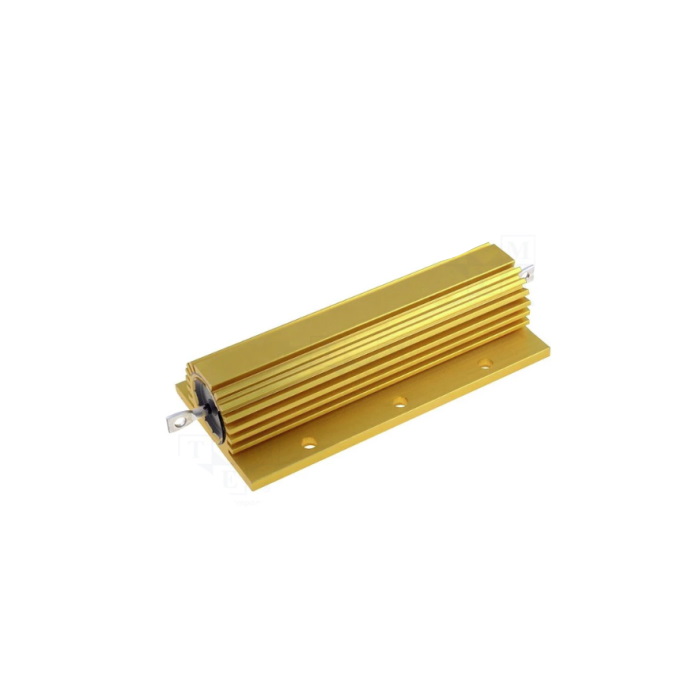

Возможные аналоги

RX-24 100W 10KJ RUICHI, фото
RX-24 100W 10KJ RUICHI

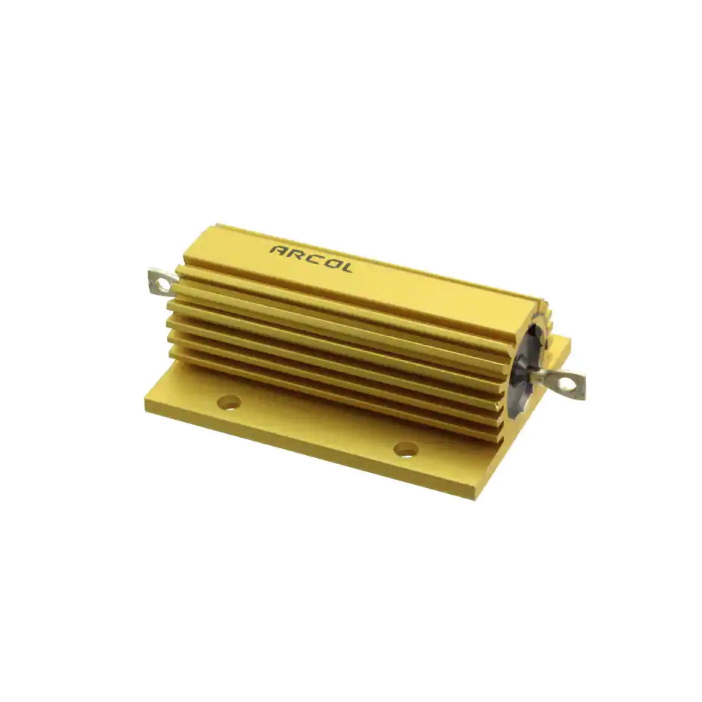

HS100 10KJ Ohmite, фото
HS100 10KJ Ohmite
HSC10010KJ TE, фото
HSC10010KJ TE

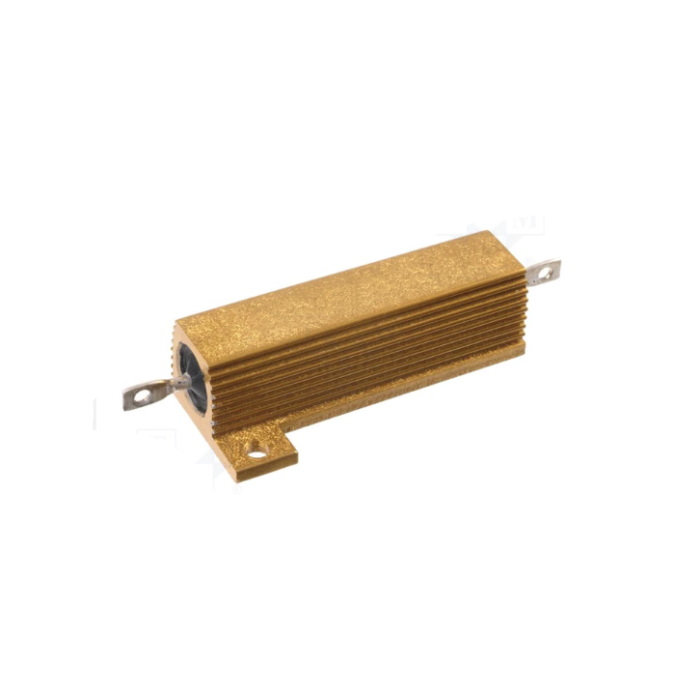

AHA10BJB-10KYageo, фото
AHA10BJB-10KYageo
L100J10KE Ohmite, фото
L100J10KE Ohmite
AH-100W 10KJ XIN HUA, фото
AH-100W 10KJ XIN HUA
