Скидка на  Переключатели перекидные (Тумблеры)
-20%

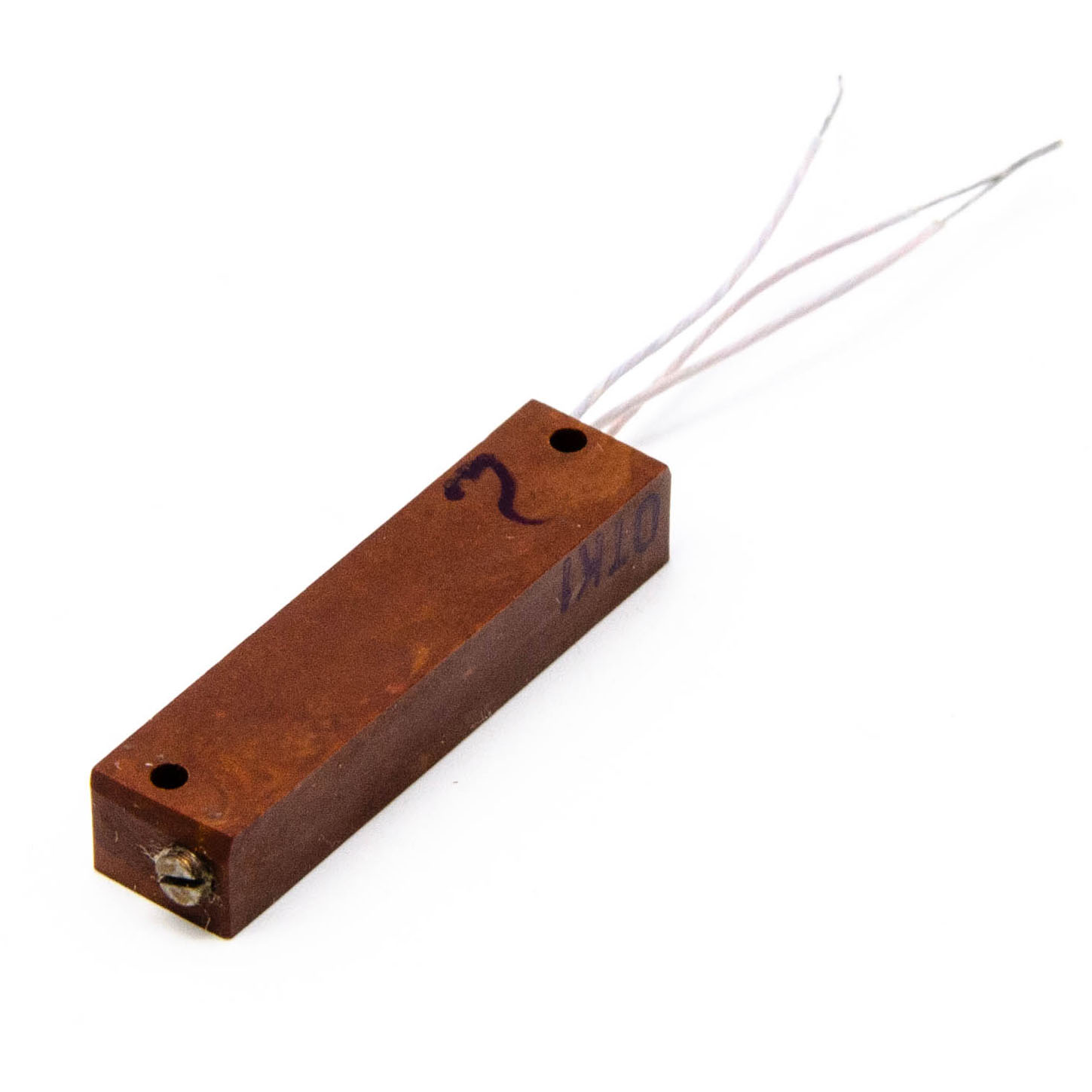

СП5-1ВА 1W(Ватт) 4,7k Ω(кОм)-А±5% Резистор подстроечный многооборотный(арт. SN-5316)

СССР
Артикул (ID): SN-5316
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1978
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЖ0.468.558 ТУ
Подробная документация
Аналоги и альтернативы
ID: 234859
На складе 15 шт
  • Цена от 36 ₽
  • 1 шт 100 ₽
  • от 10 шт 36 ₽
Количество
Быстрый заказ

СП5-1ВА 1W(Ватт) 4,7kΩ(кОм)-А±5% Резистор подстроечный многооборотный, прямоугольный с прямолинейным перемещением подвижной контактной системы, производимый микрометрическим винтом. Изменение сопротивления от минимального до максимального значения производится за 50 полных оборотов. СП5-1ВА 1W(Ватт) 4,7kΩ(кОм)-А±5%: СП-Подстроечный резистор с круговым перемещением подвижной системы, 5-Проволочный тип резистора, 1-Типономинал резистора, В-всеклиматическое исполнение, А-исполнение, 1W-номинальная мощность (Ватт), 2,2kΩ-номинальное сопротивление (кОм), А-функциональная характеристика (линейная), ±5%-допускаемое отклонение сопротивления, длина проволочных выводов- 35mm. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СП5-1ВА 1W(Ватт) 4,7k Ω(кОм)-А±5% Резистор подстроечный многооборотный
Торговая марка Алагирский завод сопротивлений, Северная Осетия
Страна изготовления СССР
Нормы и требования ОЖ0.468.558 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 3
Дата изготовленияi 1976-1991
Транслитерация SP5-1VA 1W 4,7kΩ±5%
Вид упаковки пластиковый бокс
Состояние упаковки самоупаковка
Кратность упаковки 7

Основные параметры

Функциональная группа Резисторы подстроечные
Функциональный тип резисторы многооборотные
Серия резисторов СП5-1ВА
Функциональная характеристика А - линейная
Количество оборотов 50
Материал выводов латунь
Вид выводов проволочные
Покрытие выводов ПВХ
Количество выводов 3
Расстояние между выводами 1 mm

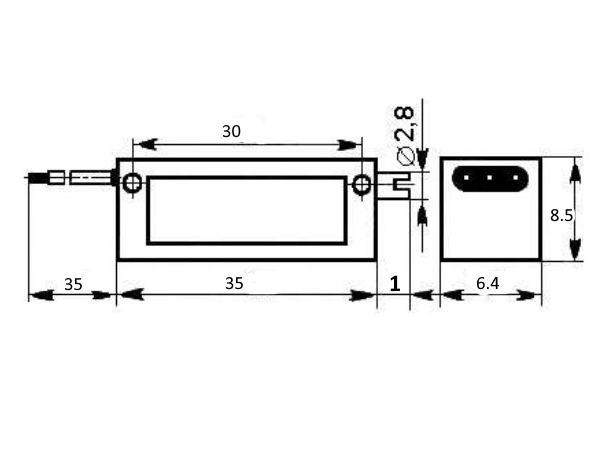

Установочные размеры 30 mm расстояние между монтажными отверстиями
Рабочее положение любое
Габаритные размеры L*W*H 70х8,5х6,3 mm
Длина корпуса 35 mm
Ширина корпуса 6,3 mm
Высота корпуса 8,5 mm
Материал корпуса пластик
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический пайка
Вид регулировочной ручки шлиц
Фактическая маркировка СП5-1ВА 4,7 kОм±5%

Технические характеристики

Единицы измерения сопротивления kΩ (кОм)
Номинальное сопротивление 4,7 kΩ
Предельное сопротивление 100Ω - 10kΩ
Номинальная мощность 1 W
Рабочее напряжение, max 100 V
Допустимое отклонение ±5%
Материал резистивного элемента проволока
ТКС - температурный коэффициент сопротивления ±150×10⁻⁶/1°C

Условия эксплуатации

Минимальная наработка 10 000 час.
Ресурс 200 циклов
Интервал рабочих температур от -60 до +125°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление от 106700 до 27198 Pa
СП5-1ВА 1W(Ватт) 4,7k Ω(кОм)-А±5% Резистор подстроечный многооборотный   (datasheet)
