Скидка на  Переключатели перекидные (Тумблеры)
-20%

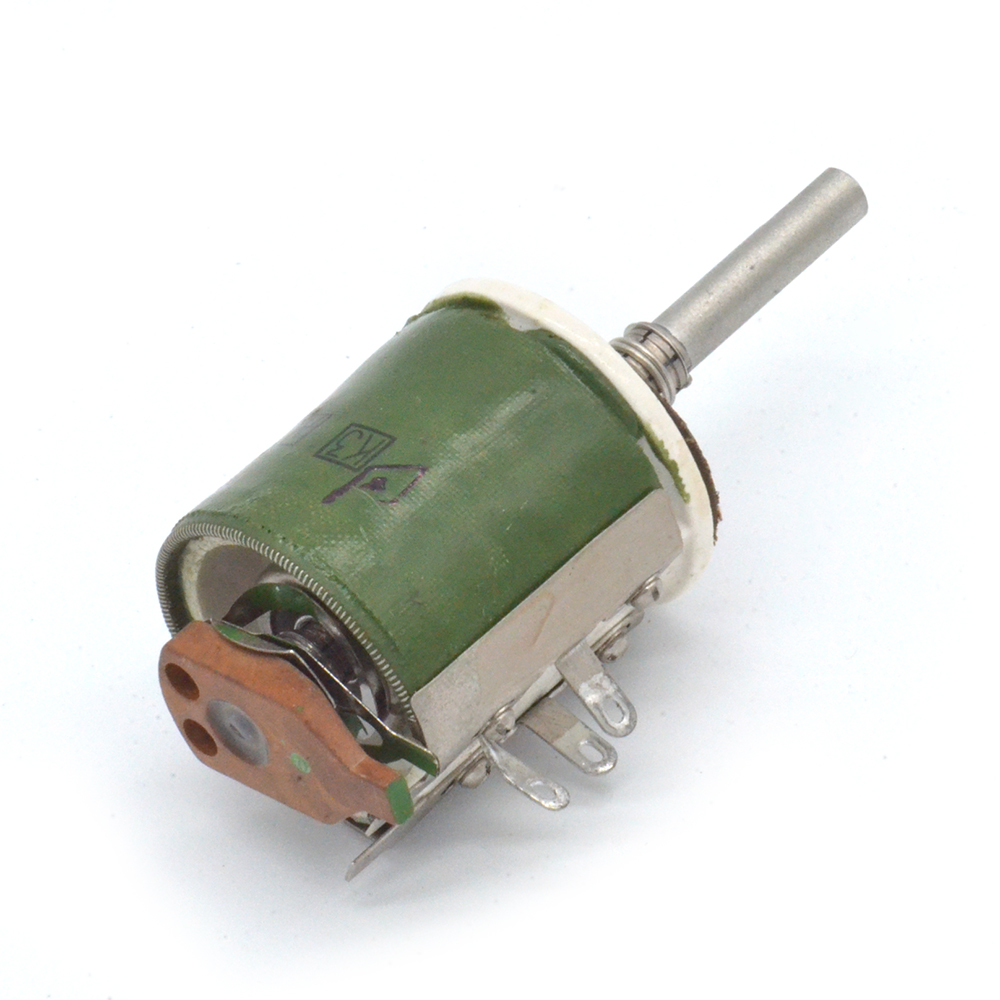

СП5-30-2(II)-25Г 25W(Ватт) 68 Ω(Ом)-А±10%, Г-ВС3(с прямой лыской) Резистор переменный (потенциометр).(арт. TM-2533)

ОАО Контакт, Йошкар-Ола; А - линейная
СССР
Артикул (ID): TM-2533
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОЖО 468.546 ТУ
Подробная документация
Аналоги и альтернативы
ID: 284453
На складе 4 шт
  • Цена от 890 ₽
  • 1 шт 890 ₽
Количество
Быстрый заказ

СП5-30-2(II)-25Г 25W(Ватт) 68Ω(Ом)-А±10%, Г-ВС3(с прямой лыской) Резистор переменный (потенциометр) проволочный, подстроечный со стопорением вала, одинарный, однооборотный, износоустойчивый всеклиматического исполнения. Предназначен для работы в электрических цепях постоянного и переменного тока. Номинальная мощность: 25 W. Номинальное сопротивление: 68 Ω. Предельное напряжение: 500 V. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СП5-30-2(II)-25Г 25W(Ватт) 68 Ω(Ом)-А±10%, Г-ВС3(с прямой лыской) Резистор переменный (потенциометр).
Торговая марка ОАО Контакт, Йошкар-Ола
Страна изготовления СССР
Нормы и требования ОЖО 468.546 ТУ
Дата изготовленияi дата не указана
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 65
Транслитерация SP-5-30-II-25G 68Ω±10%
Состояние упаковки заводская
Кратность упаковки 1

Основные параметры

Функциональная группа Резистор переменный (потенциометр)
Функциональный тип резисторы проволочные мощные
Серия резисторов СП5-30
Функциональная характеристика А - линейная
Материал резистивного элемента проволока

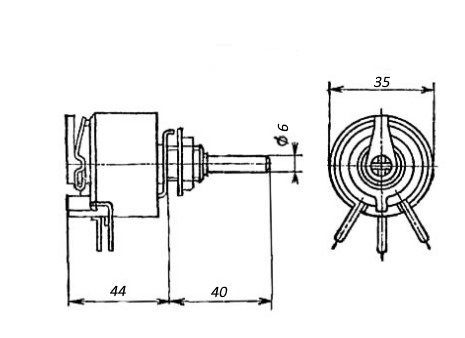

Диаметр вала (оси) выступающей части 6 mm
Длина конца вала 2 mm
Длина вала (длина выступающей части) 40 mm
Вид вала i ВС3(с прямой лыской)
Вариант конца вала ППБ Г
Вид и размер резьбы корпуса М10 (метрическая)
Исполнение потенциометра вертикальный
Материал выводов латунь
Материал корпуса стеклоткань
Установочные размеры 10,2 mm
Вид выводов лепесток
Покрытие выводов (Ag) серебро
Количество выводов 3
Шаг выводов 11 mm
Количество оборотов однооборотный
Габаритные размеры L*W*H 42х35х84 mm
Диаметр корпуса 35 mm
Высота корпуса 40 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Дополнительные характеристики подстроечный без стопорения вала
Фактическая маркировка СП-5-30-II-25Г 68 Ом±10%В

Технические характеристики

Единицы измерения сопротивления Ω (Ом)
Номинальное сопротивление 68 Ω
Номинальная мощность 25 W
Макс. или предельное рабочее напряжение 500 V
ТКС - температурный коэффициент сопротивления ±500×10⁻⁶/1°C
Допустимое отклонение ±10%
Уровень шумов не более 5 %
Род тока постоянный и переменный

Условия эксплуатации

Минимальная наработка 25000 часов
Ресурс 10000 циклов
Интервал рабочих температур от -60 до +155°С
Относительная влажность 98% при температуре +35°С
Климатическое исполнениеi В - всеклиматическое исполнение
Минимальный срок сохраняемости, лет 15
СП5-30-2(II)-25Г 25W(Ватт) 68 Ω(Ом)-А±10%, Г-ВС3(с прямой лыской) Резистор переменный (потенциометр).   (datasheet)

Полные аналоги

СП5-30-2(II)-25Г 25W(Ватт) 68Ω(Ом)-А±5% ОАО Контакт, фото
СП5-30-2(II)-25Г 25W(Ватт) 68Ω(Ом)-А±5% ОАО Контакт

Функциональные аналоги

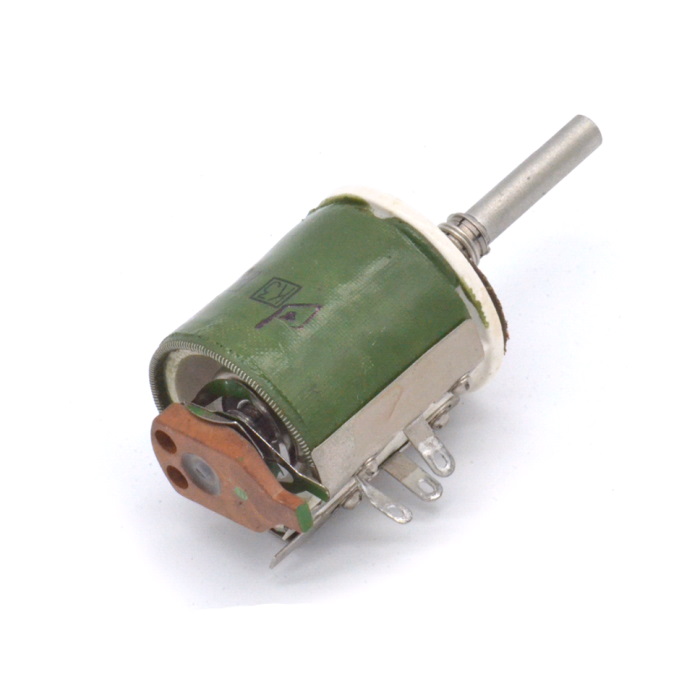

ППБ-25Г 25W(Ватт) 220Ω(Ом)-А±10%, Г-ВС3(с прямой лыской) Резистор переменный (потенциометр)., фото
Артикул (ID): TN-6529
ППБ-25Г 25W(Ватт) 220Ω(Ом)-А±10%, Г-ВС3(с прямой лыской) Резистор переменный (потенциометр).

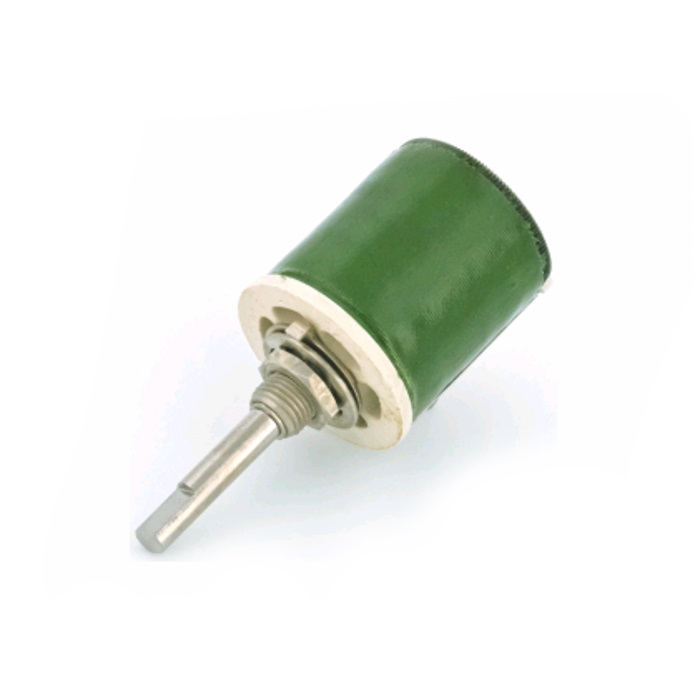

ППБ-25Г 25W(Ватт) 68Ω(Ом)-А±5%, Г-ВС3(с прямой лыской) Резистор переменный (потенциометр)., фото
Артикул (ID): TM-8756
ППБ-25Г 25W(Ватт) 68Ω(Ом)-А±5%, Г-ВС3(с прямой лыской) Резистор переменный (потенциометр).

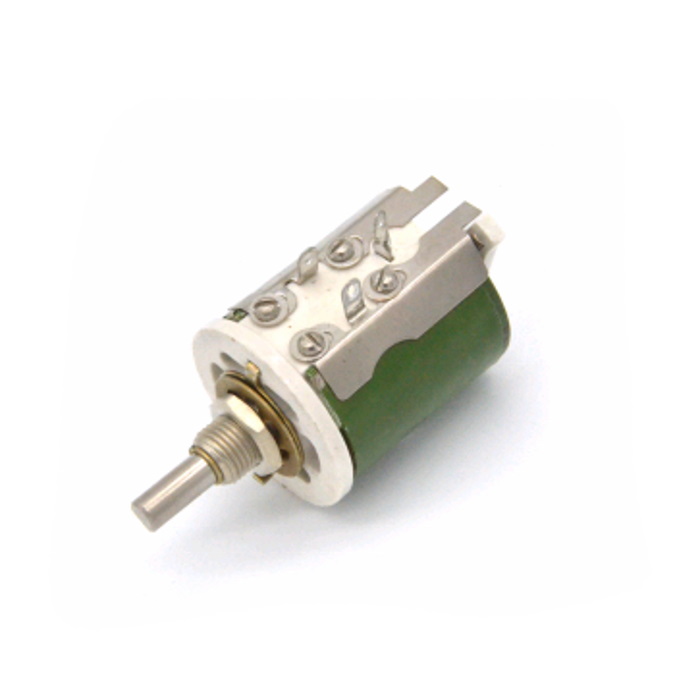

СП5-30-2(II)-25Г 25W(Ватт) 100Ω(Ом)-А±5% ОАО Контакт, фото
СП5-30-2(II)-25Г 25W(Ватт) 100Ω(Ом)-А±5% ОАО Контакт
СП5-30-2(II)-25Г 25W(Ватт) 100Ω(Ом)-А±10% ОАО Контакт, фото
СП5-30-2(II)-25Г 25W(Ватт) 100Ω(Ом)-А±10% ОАО Контакт
ППБ-25Г 25W(Ватт) 100Ω(Ом)-А±5% ОАО Контакт, фото
ППБ-25Г 25W(Ватт) 100Ω(Ом)-А±5% ОАО Контакт
ППБ-25Г13 25W(Ватт) 68Ω(Ом)-А±5% ОАО Контакт, фото
ППБ-25Г13 25W(Ватт) 68Ω(Ом)-А±5% ОАО Контакт

Возможные аналоги

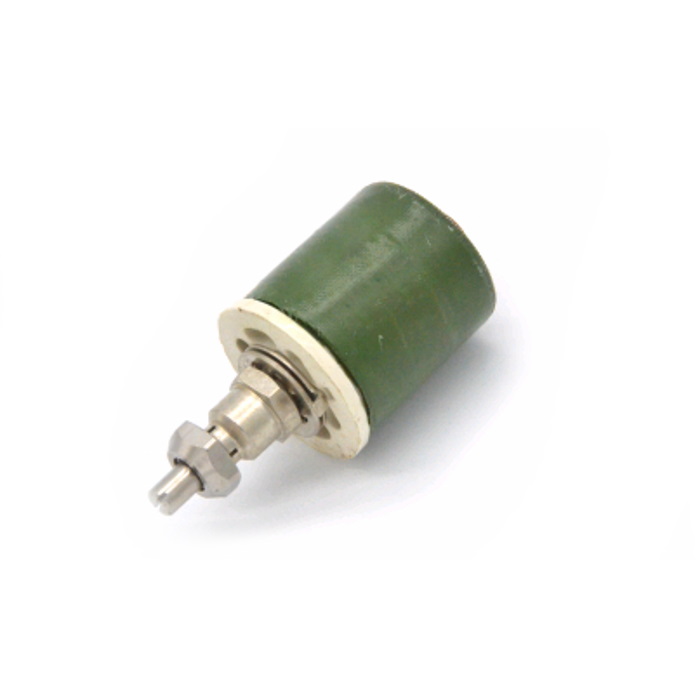

ППБ-25Е 25W(Ватт) 68Ω(Ом)-А±10%, Е-ВС2(под шлиц) Резистор переменный (потенциометр), фото
Артикул (ID): TN-2248
ППБ-25Е 25W(Ватт) 68Ω(Ом)-А±10%, Е-ВС2(под шлиц) Резистор переменный (потенциометр)
  • 890 ₽ 1 шт.
ППБ-25Е 25W(Ватт) 68Ω(Ом)-А±5%, Е-ВС2(под шлиц) Резистор переменный (потенциометр), фото
Артикул (ID): TN-2247
ППБ-25Е 25W(Ватт) 68Ω(Ом)-А±5%, Е-ВС2(под шлиц) Резистор переменный (потенциометр)
  • 890 ₽ 1 шт.
  • 850 ₽ от 5 шт.
ППБ-16Е 16W(Ватт) 100Ω(Ом)-А±10%, Е-ВС2(под шлиц) Резистор переменный (потенциометр)., фото
Артикул (ID): TC-317
ППБ-16Е 16W(Ватт) 100Ω(Ом)-А±10%, Е-ВС2(под шлиц) Резистор переменный (потенциометр).
  • 890 ₽ 1 шт.
  • 850 ₽ от 5 шт.
СП5-30-1(I)-25Е 25W(Ватт) 68Ω(Ом)-А±5% ОАО Контакт, фото
СП5-30-1(I)-25Е 25W(Ватт) 68Ω(Ом)-А±5% ОАО Контакт
СП5-30-1(I)-25Е 25W(Ватт) 100Ω(Ом)-А±5% ОАО Контакт, фото
СП5-30-1(I)-25Е 25W(Ватт) 100Ω(Ом)-А±5% ОАО Контакт
