СП-3(III) 0,5Вт 2,2кОм±20%/1Вт 4,7кОм±20%-А, ВС3-20 с прямой лыской Резистор переменный (потенциометр)(арт. TN-2150)

ПО Омега, Унеча, Брянская обл.; ОЖО 468.084 ТУ; А - линейная; однооборотный; на панель
СССР
Артикул (ID): TN-2150
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1978
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
Подробная документация
Аналоги и альтернативы
ID: 279074
На складе 7 шт
  • Цена от 196 ₽
  • 1 шт 196 ₽
Количество
Быстрый заказ

СП-3(III) 0,5Вт 2,2кОм±20%/1Вт 4,7кОм±20%-А, ВС3-20 Резистор переменный (потенциометр) - непроволочный композиционный предназначен для работы в цепях постоянного, переменного и импульсного токов.  СП-3(III) - сдвоенный регулировочный без стопорением оси. Номинальная мощность: 0,5/1 W. Номинальное сопротивление: 2,2/4,7kΩ. Допустимое отклонение: ±20%. Функциональная характеристика: В - линейная. ВС3-20: вал 20 мм с прямой лыской. Вся дополнительная информация находится во вложении (см. pdf - файл).

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СП-3(III) 0,5Вт 2,2кОм±20%/1Вт 4,7кОм±20%-А, ВС3-20 с прямой лыской Резистор переменный (потенциометр)
Торговая марка ПО Омега, Унеча, Брянская обл.
Страна происхождения СССР
Нормы и требования ОЖО 468.084 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 44,2
Транслитерация Resistor SP-3 ( III ) 0,5 W 2,2kΩ ± 20% /1 W 4,7kΩ ± 20%-A, VS3-20
Вид упаковки полиэт. пакет
Состояние упаковки самоупаковка
Страна изготовления СССР
Дата изготовленияi 1959-1991

Основные параметры

Функциональная группа Резистор переменный (потенциометр)
Функциональный тип потенциометр (регулировочный)
Серия резисторов СП-3
Функциональная характеристика А - линейная
Фактическая маркировка 2К2В А-0,5Вт-II СП-III А-1Вт-II 4К7В
Габаритные размеры L*W*H 29х42x52 mm
Диаметр корпуса 29 mm
Высота корпуса 32 mm
Длина вала (длина выступающей части) 20 mm
Пределы номинального сопротивления от 470Ω до 4,7MΩ
Режим работы непрерывный, импульсный
Цвет изделия серый
Вид вала i ВС-3-20 (прямая лыска)
Материал выводов Cu (медь)
Материал корпуса металл
Установочные размеры 10,2 mm
Вид выводов лепесток
Покрытие выводов лужение
Количество выводов 3
Шаг выводов 10 mm
Количество оборотов однооборотный
Метод монтажа механический на панель
Метод монтажа электрический пайка
Дополнительные характеристики сдвоенный регулировочный без стопорения оси
Материал резистивного элемента графит (углерод)
Диаметр вала (оси) выступающей части 6 mm
Вид потенциометра вертикальный

Технические характеристики

Номинальное сопротивление 2,2/4,7 kΩ
Единицы измерения сопротивления kΩ (кОм)
Допустимое отклонение ±20/±20%
Номинальная мощность 0,5/1 W
Макс. или предельное рабочее напряжение 500 V
ТКС - температурный коэффициент сопротивления ±1000×10⁻⁶/1°C
Сопротивление изоляции 5000 MΩ
Уровень шумов не более 4 mkV/V
Полный угол поворота оси 255°
Ударные нагрузки одиночн. с ускорением 500 g
Ударные нагрузки многократн. с ускорением 150 g
Линейные нагрузки с ускорением 50 g

Условия эксплуатации

Минимальная наработка 10 000 час.
Ресурс 25000 циклов
Интервал рабочих температур от -45 до +70°C
Относительная влажность 80% при температуре 25°С
Атмосферное давление 400-800 мм рт.ст.
Климатическое исполнениеi УХЛ
Минимальный срок сохраняемости, лет 12
СП-3(III) 0,5Вт 2,2кОм±20%/1Вт 4,7кОм±20%-А, ВС3-20 с прямой лыской Резистор переменный (потенциометр)   (datasheet)

Полные аналоги

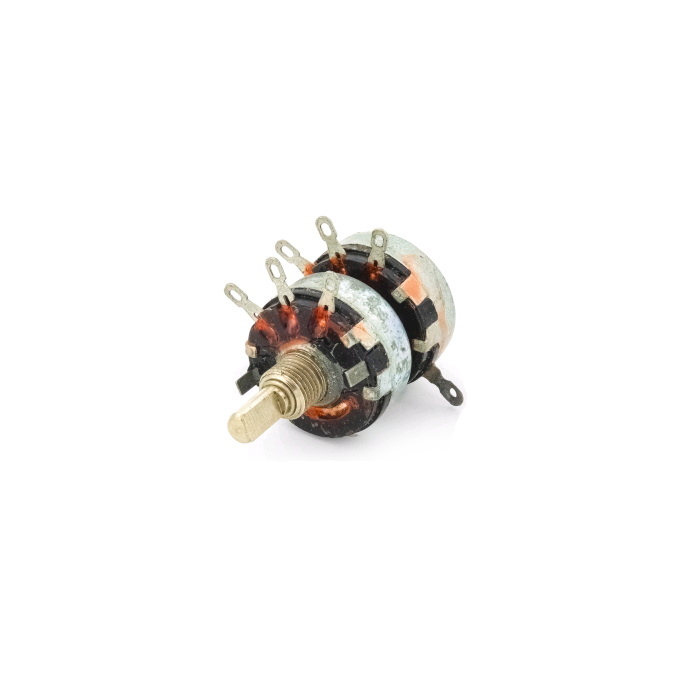

СП-3(III) 0,5Вт 2,2кОм±20%/1Вт 4,7кОм±20%-А, ВС3-20 Северодонецкий завод сопротивлений , фото
СП-3(III) 0,5Вт 2,2кОм±20%/1Вт 4,7кОм±20%-А, ВС3-20 Северодонецкий завод сопротивлений

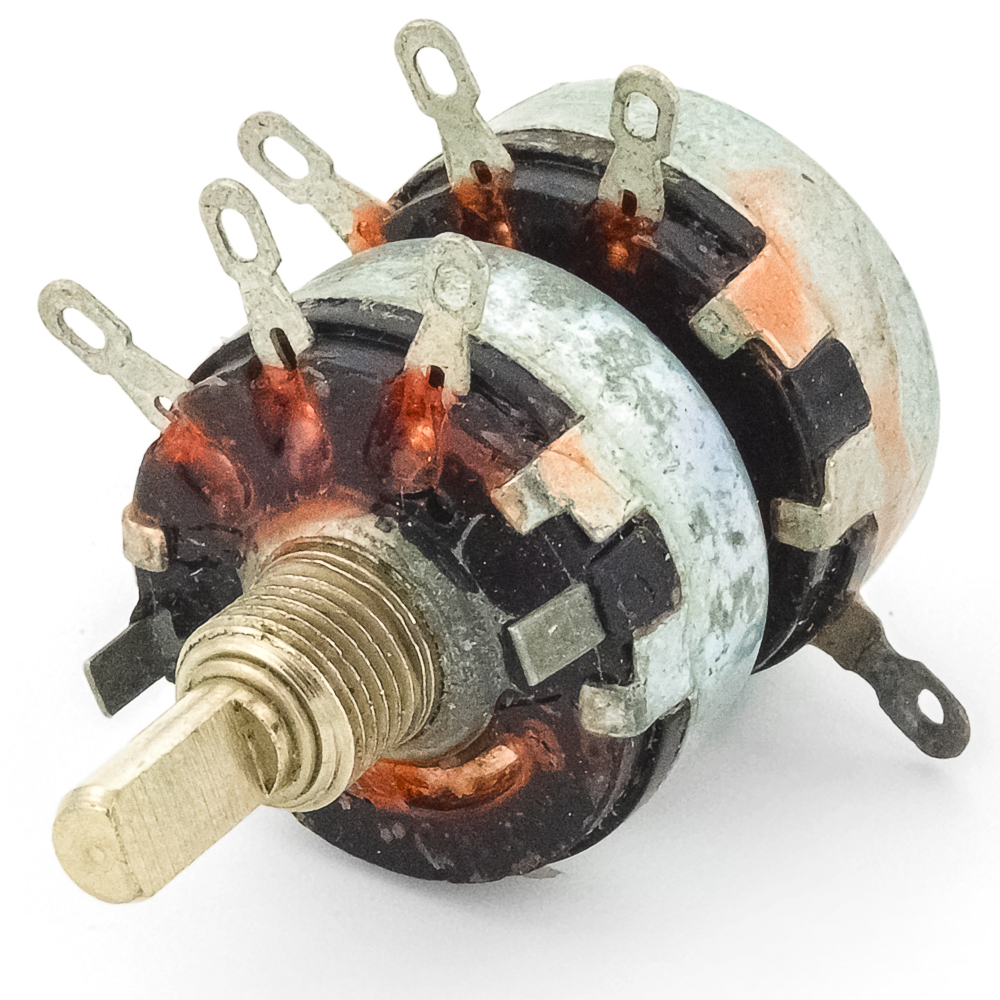

СП-3(III) 0,5Вт 2,2кОм±20%/1Вт 4,7кОм±20%-А, ВС3-20 ВЗР, фото
СП-3(III) 0,5Вт 2,2кОм±20%/1Вт 4,7кОм±20%-А, ВС3-20 ВЗР

Функциональные аналоги

СП-3(III) 0,5W(Ватт) 10kΩ(кОм)±20%/1W(Ватт) 10 kΩ(кОм)±20%-А, ВС3-20 с прямой лыской Резистор переменный (потенциометр), фото
Артикул (ID): SN-8641
СП-3(III) 0,5W(Ватт) 10kΩ(кОм)±20%/1W(Ватт) 10 kΩ(кОм)±20%-А, ВС3-20 с прямой лыской Резистор переменный (потенциометр)
СП-3(III) 0,25Вт 2,2кОм±20%/0,5Вт 4,7кОм±20%-А, ВС2-20 Северодонецкий завод сопротивлений , фото
СП-3(III) 0,25Вт 2,2кОм±20%/0,5Вт 4,7кОм±20%-А, ВС2-20 Северодонецкий завод сопротивлений
СП-3(III) 0,5Вт 2,2кОм±20%/1Вт 4,7кОм±20%-А, ВС2-60 ОАО "Омега", фото
СП-3(III) 0,5Вт 2,2кОм±20%/1Вт 4,7кОм±20%-А, ВС2-60 ОАО "Омега"
СП-3(III) 0,5Вт 2,2кОм±30%/1Вт 4,7кОм±30%-А, ВС3-20 ВЗР, фото
СП-3(III) 0,5Вт 2,2кОм±30%/1Вт 4,7кОм±30%-А, ВС3-20 ВЗР

Возможные аналоги

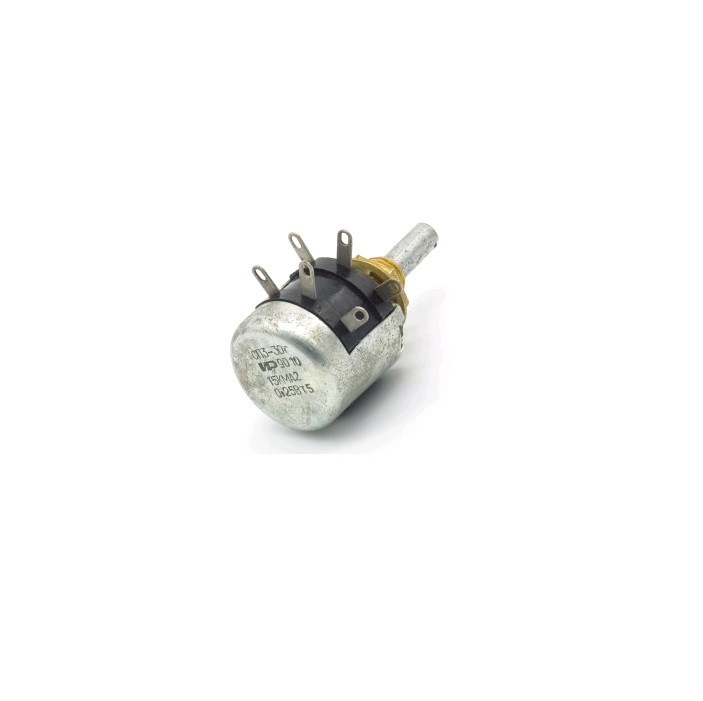

СП3-30г 0,25W(Ватт) 15kΩ(кОм)±20%-А, ВС2-25 сплошной с шлицем Резистор переменный (потенциометр), фото
