Скидка на  Переключатели галетные
-20%

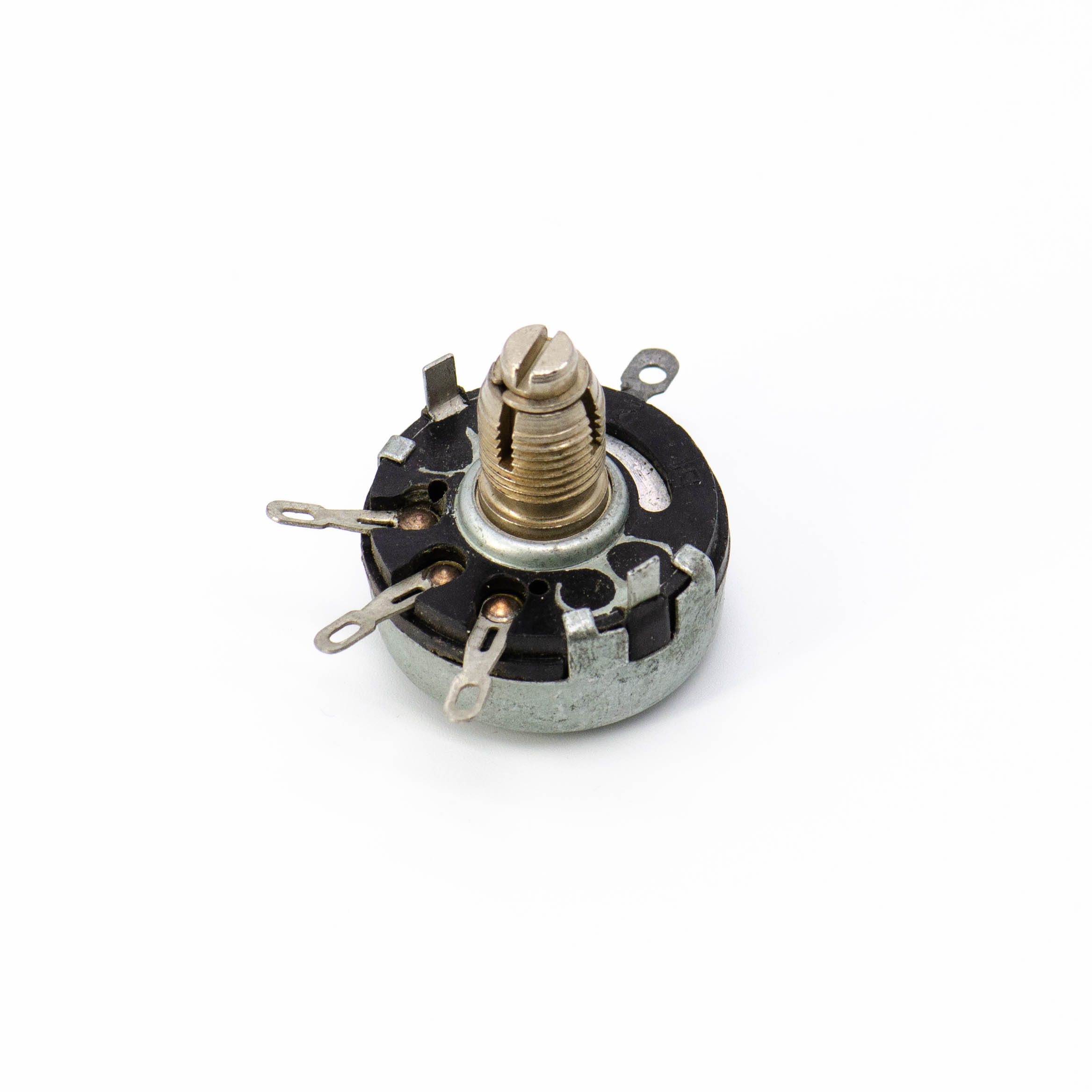

СП-2(II) 2W(Ватт) 4,7k Ω(кОм)±20%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр)(арт. SN-8736)

ПО Омега, Унеча, Брянская обл.; ОЖО 468.084 ТУ; А - линейная; однооборотный; на панель
СССР
Артикул (ID): SN-8736
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1989-1990
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОЖО 468.084 ТУ
Подробная документация
Аналоги и альтернативы
ID: 275400
На складе 168 шт
  • Цена от 88 ₽
  • 1 шт 146 ₽
  • от 10 шт 116 ₽
  • от 50 шт 96 ₽
  • от 100 шт 88 ₽
Количество
Быстрый заказ

СП-2(II) 2Вт 4,7кОм±20%-А, ВС2-16 Резистор переменный (потенциометр), непроволочный, регулировочный, цилиндричекий, одинарный, однооборотный. Предназначен для работы в электрических цепях постоянного, переменного и импульсного токов. СП-2(II) - одинарный подстроечный или регулировочный со стопорением оси. Номинальная мощность: 2 W. Номинальное сопротивление: 4,7 kΩ. Допустимое отклонение: ±20%. Функциональная характеристика: А - линейная. ВС2-16: вал 16 мм сплошной с шлицем. Вся дополнительная информация находится во вложении (см. pdf - файл).

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СП-2(II) 2W(Ватт) 4,7k Ω(кОм)±20%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр)
Торговая марка ПО Омега, Унеча, Брянская обл.
Страна происхождения СССР
ТУ ОЖО 468.084 ТУ
Нормы и требования ОЖО 468.084 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 23,62
Транслитерация SPE-2 2W 4,7kΩ±20%-A, VS2-16
Вид упаковки картонная коробка
Доупаковка картонная пластина
Состояние упаковки заводская
Страна изготовления СССР
Дата изготовленияi 1959-1991

Основные параметры

Функциональная группа Резистор переменный (потенциометр)
Функциональный тип потенциометр (регулировочный)
Серия резисторов СП-2
Функциональная характеристика А - линейная

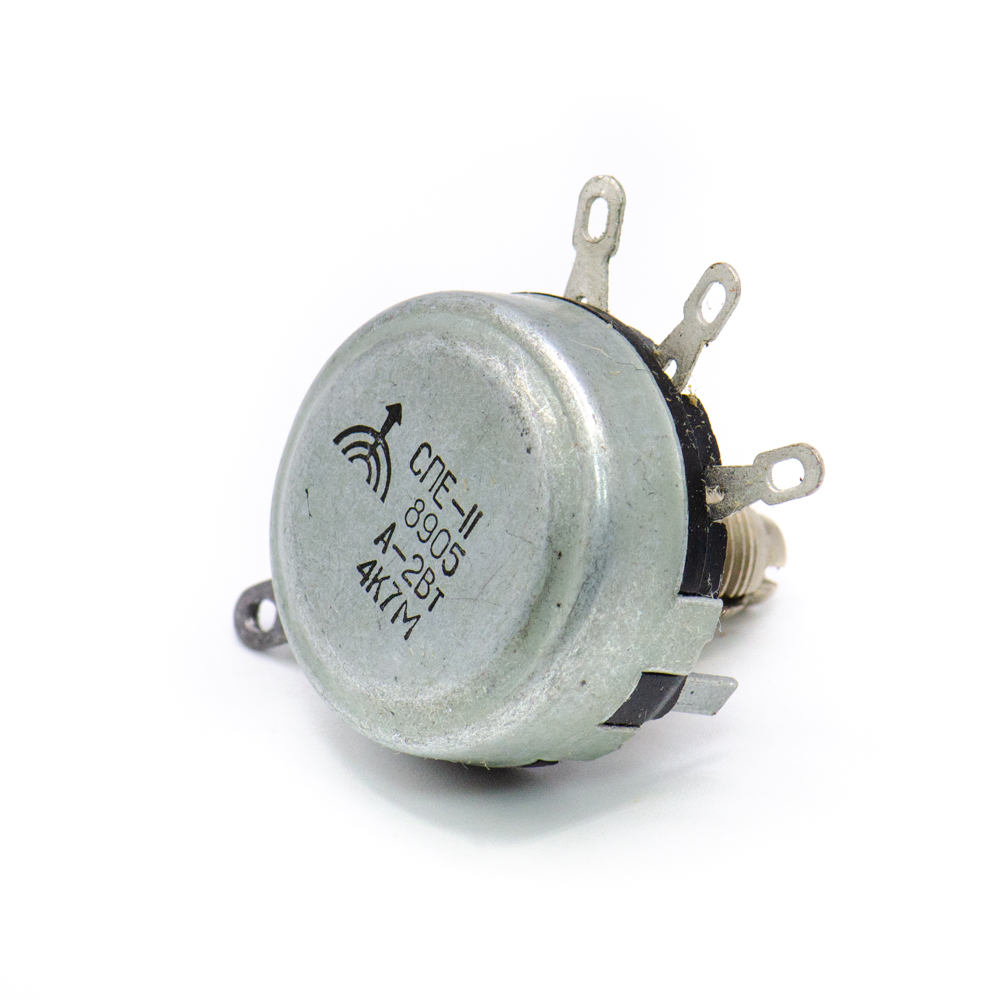

Фактическая маркировка СПЕ-II А-2Вт 4К7М
Габаритные размеры L*W*H 29х42x31 mm
Диаметр корпуса 29 mm
Высота корпуса 15 mm
Длина вала (длина выступающей части) 16 mm
Пределы номинального сопротивления от 470Ω до 4,7MΩ
Режим работы непрерывный, импульсный
Цвет изделия серый
Вид вала i ВС-2-16 сплошной с шлицем
Материал выводов Cu (медь)
Материал корпуса металл
Установочные размеры 10,2 mm
Вид выводов лепесток
Покрытие выводов лужение
Количество выводов 3
Шаг выводов 10 mm
Количество оборотов однооборотный
Метод монтажа механический на панель
Метод монтажа электрический пайка
Дополнительные характеристики цилиндрический одинарный со стопорением оси
Материал резистивного элемента графит (углерод)
Диаметр вала (оси) выступающей части 6 mm
Вид потенциометра вертикальный

Технические характеристики

Номинальное сопротивление 4,7 kΩ
Единицы измерения сопротивления kΩ (кОм)
Допустимое отклонение ±20%
Номинальная мощность 2 W
Макс. или предельное рабочее напряжение 500 V
ТКС - температурный коэффициент сопротивления ±1000×10⁻⁶/1°C
Сопротивление изоляции 5000 MΩ
Уровень шумов не более 4 mkV/V
Полный угол поворота оси 255°
Ударные нагрузки одиночн. с ускорением 500 g
Ударные нагрузки многократн. с ускорением 150 g
Линейные нагрузки с ускорением 50 g

Условия эксплуатации

Минимальная наработка 10 000 час.
Ресурс 25000 циклов
Интервал рабочих температур от -60 до +125°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление до 1,3 Pa
Климатическое исполнениеi УХЛ
Минимальный срок сохраняемости, лет 12
СП-2(II) 2W(Ватт) 4,7k Ω(кОм)±20%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр)   (datasheet)

Полные аналоги

СП-2(II) 2Вт 4,7кОм±20%-А, ВС2-16 Северодонецкий завод сопротивлений , фото
СП-2(II) 2Вт 4,7кОм±20%-А, ВС2-16 Северодонецкий завод сопротивлений
СП-2(II) 2Вт 4,7кОм±20%-А, ВС2-16 ВЗР, фото
СП-2(II) 2Вт 4,7кОм±20%-А, ВС2-16 ВЗР

Функциональные аналоги

СП-2(II) 1W(Ватт) 6,8kΩ(кОм)±20%-А, ВС2-16 Резистор переменный (потенциометр), "5", фото
Артикул (ID): TN-2133
СП-2(II) 1W(Ватт) 6,8kΩ(кОм)±20%-А, ВС2-16 Резистор переменный (потенциометр), "5"
  • 146 ₽ 1 шт.
  • 116 ₽ от 10 шт.
СП-2(II) 1W(Ватт) 4,7kΩ(кОм)±20%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр), фото
Артикул (ID): SN-8570
СП-2(II) 1W(Ватт) 4,7kΩ(кОм)±20%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр)
  • 146 ₽ 1 шт.
СП-2(II) 1W(Ватт) 4,7kΩ(кОм)±10%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр), фото
Артикул (ID): TN-2219
СП-2(II) 1W(Ватт) 4,7kΩ(кОм)±10%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр)
  • 146 ₽ 1 шт.

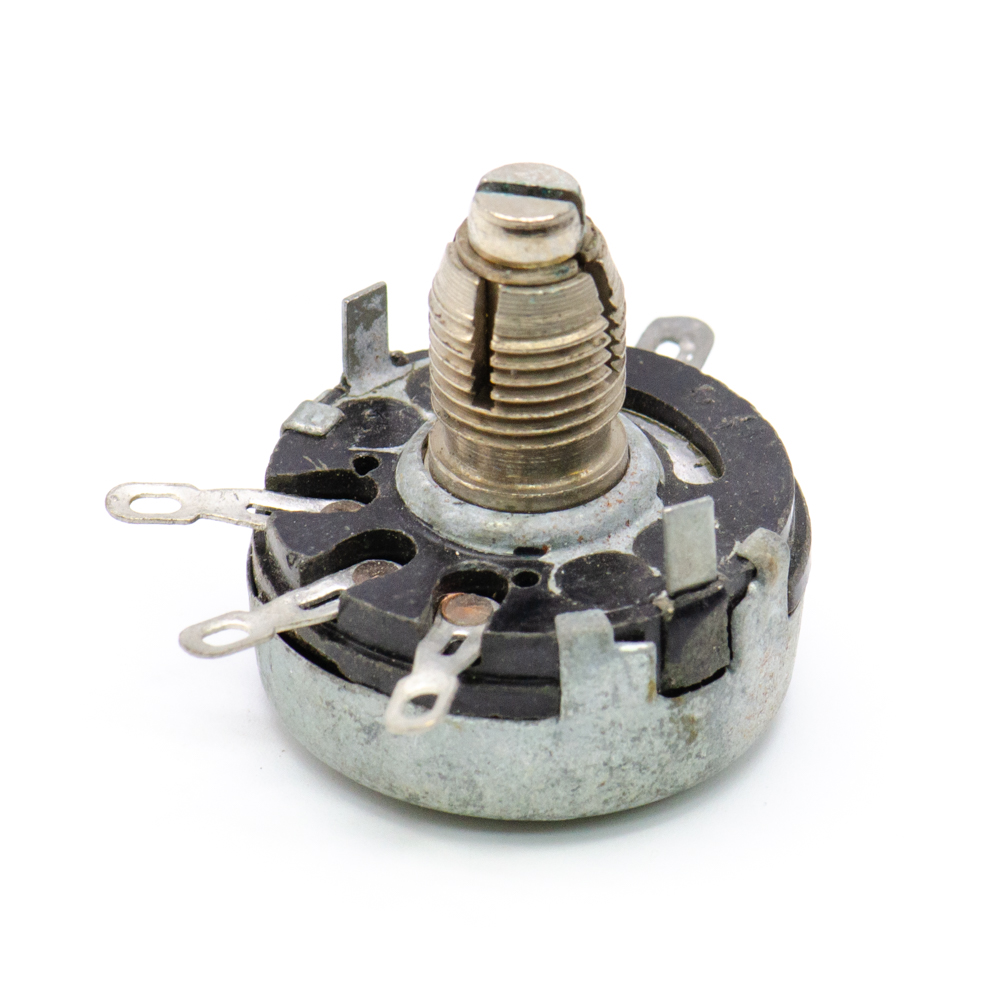

СП-2(II) 1W(Ватт) 6,8kΩ(кОм)±20%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр), "1", фото
