СП-1(I) 1W(Ватт) 470Ω(Ом)±20%-А, ВС2-12 сплошной с шлицем Резистор переменный (потенциометр), "1"(арт. TP-6186)

ПО Омега, Унеча, Брянская обл.; ОЖО 468.084 ТУ; А - линейная; однооборотный; на панель

СП-1(I) 1Вт 470Ом±20%-А, ВС2-12 Резистор переменный (потенциометр), непроволочный, регулировочный, цилиндричекий, одинарный, однооборотный. Предназначен для работы в электрических цепях постоянного, переменного и импульсного токов. СП-1(I) - одинарный, регулировочный без стопорения оси. Номинальная мощность 1 W. Номинальное сопротивление 470 Ω. Допустимое отклонение: ±20%. Функциональная характеристика: А - линейная. ВС2-12: вал 12 мм сплошной с шлицем. Вся дополнительная информация находится во вложении (см. pdf - файл).

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование СП-1(I) 1W(Ватт) 470Ω(Ом)±20%-А, ВС2-12 сплошной с шлицем Резистор переменный (потенциометр), "1"
Торговая марка ПО Омега, Унеча, Брянская обл.
Страна происхождения СССР
ТУ ОЖО 468.084 ТУ
Нормы и требования ОЖО 468.084 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 20,9
Транслитерация SP-I 1W 470Ω±20% A, VS2-12
Вид упаковки полиэт. пакет
Состояние упаковки упаковка вскрыта
Страна изготовления СССР
Дата изготовленияi 1959-1991

Основные параметры

Функциональная группа Резистор переменный (потенциометр)
Функциональный тип потенциометр (регулировочный)
Серия резисторов СП-1
Функциональная характеристика А - линейная

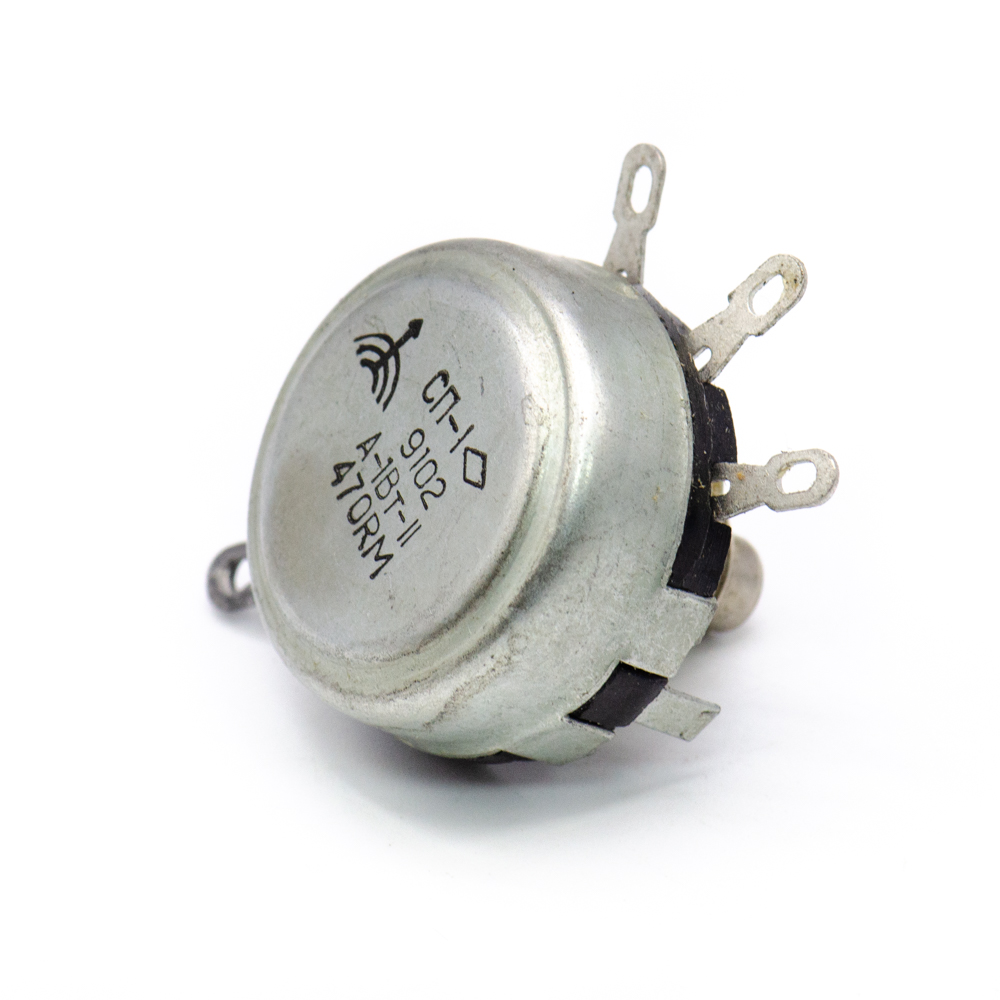

Фактическая маркировка СП-I А-1ВТ-II 470RM
Габаритные размеры L*W*H 29х42х27 mm
Диаметр корпуса 29 mm
Высота корпуса 15 mm
Длина вала (длина выступающей части) 12 mm
Пределы номинального сопротивления от 470Ω до 4,7MΩ
Режим работы непрерывный. импульсный
Цвет изделия серый
Вид вала i ВС-2-12 сплошной с шлицем
Материал выводов Cu (медь)
Материал корпуса металл
Установочные размеры 10,2 mm
Вид выводов лепесток
Покрытие выводов лужение
Количество выводов 3
Шаг выводов 10 mm
Количество оборотов однооборотный
Метод монтажа механический на панель
Метод монтажа электрический пайка
Дополнительные характеристики цилиндрический одинарный без стопорения оси
Материал резистивного элемента графит (углерод)
Диаметр вала (оси) выступающей части 6 mm
Вид потенциометра вертикальный

Технические характеристики

Номинальное сопротивление 470 Ω
Единицы измерения сопротивления Ω (Ом)
Допустимое отклонение ±20%
Номинальная мощность 1 W
Макс. или предельное рабочее напряжение 500 V
ТКС - температурный коэффициент сопротивления ±2000×10⁻⁶/1°C;
Сопротивление изоляции 5000 MΩ
Уровень шумов не более 30 mkV/V
Полный угол поворота оси 255°
Ударные нагрузки одиночн. с ускорением 500 g
Ударные нагрузки многократн. с ускорением 150 g
Линейные нагрузки с ускорением 50 g

Условия эксплуатации

Минимальная наработка 10 000 час.
Ресурс 25000 циклов
Интервал рабочих температур от -60 до +125°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление до 1,3 Pa
Климатическое исполнениеi УХЛ
Минимальный срок сохраняемости, лет 12

Полные аналоги

СП-1(I) 1Вт 470Ом±20%-А, ВС2-12 Северодонецкий завод сопротивлений, фото
СП-1(I) 1Вт 470Ом±20%-А, ВС2-12 Северодонецкий завод сопротивлений
СП-1(I) 1Вт 470Ом±20%-А, ВС2-12 ВЗР, фото
СП-1(I) 1Вт 470Ом±20%-А, ВС2-12 ВЗР

Функциональные аналоги

Возможные аналоги

СП3-30а 0,25Вт 470Ом±30%-А, ВС3-32 ООО "Потенциал", фото
СП3-30а 0,25Вт 470Ом±30%-А, ВС3-32 ООО "Потенциал"
СП3-12 0,25Вт-470Ом±20%-А ПО "Радиан", фото
СП3-12 0,25Вт-470Ом±20%-А ПО "Радиан"
3852A-162-501AL BOURNS, фото
3852A-162-501AL BOURNS
SP-1.2 470R A 20P3 TELPOD, фото
SP-1.2 470R A 20P3 TELPOD
