Скидка на  Переключатели перекидные (Тумблеры)
-20%

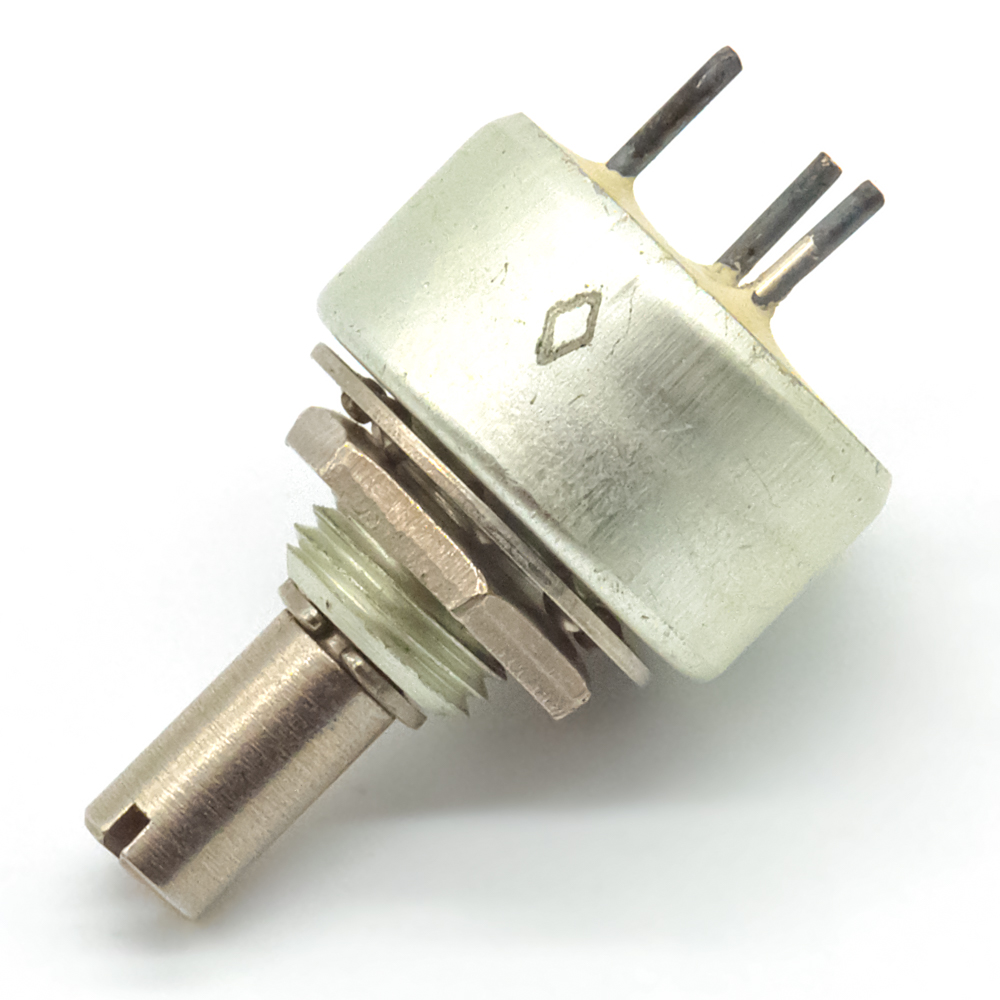

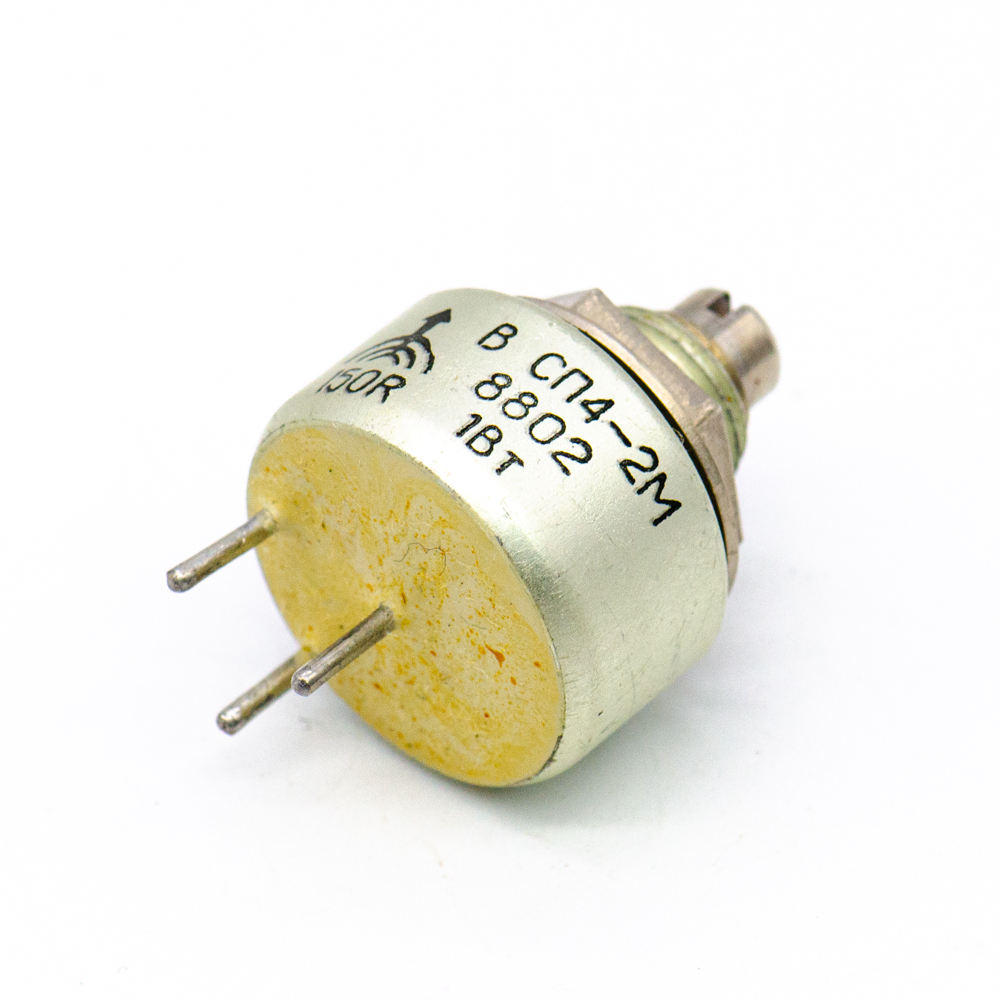

СП4-2Мб 1W(Ватт) 150 Ω(Ом)±20%-А, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр)(арт. TN-7354)

ПО Омега, Унеча, Брянская обл.; ОЖ0.468.045ТУ; А - линейная; однооборотный; в плату
СССР
Артикул (ID): TN-7354
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1986
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОЖ0.468.045ТУ
Подробная документация
Аналоги и альтернативы
ID: 275026
На складе 27 шт
  • Цена от 400 ₽
  • 1 шт 400 ₽
Количество
Быстрый заказ

СП4-2Мб 1W(Ватт) 150Ω(Ом)±20%-А, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр) регулировочный цилиндрический без стопорения вала, для навесного монтажа, одноэлементный однооборотный с круговым перемещением подвижной системы. Предназначен для работы в цепях постоянного, переменного и импульсного токов. Номинальная мощность 1 Вт. Номинальное сопротивление 150Ом. Допустимое отклонение: ±20%. Функциональная характеристика: А - линейная. ВС2-20: вал 20 мм сплошной с шлицем . Вся дополнительная информация находится во вложении (см. pdf - файл).

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СП4-2Мб 1W(Ватт) 150 Ω(Ом)±20%-А, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр)
Торговая марка ПО Омега, Унеча, Брянская обл.
Страна происхождения СССР
ТУ ОЖ0.468.045ТУ
Нормы и требования ОЖ0.468.045ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 12
Транслитерация Potentiometer SP4 2Ma-1W 150Om shaft BC2-20
Вид упаковки полиэт. пакет
Состояние упаковки заводская
Страна изготовления СССР
Дата изготовленияi 1959-1991

Основные параметры

Функциональная группа Резистор переменный (потенциометр)
Функциональный тип потенциометр (регулировочный)
Серия резисторов СП4-2
Функциональная характеристика А - линейная
Конструктивные особенности цилиндрический одинарный с комплектом крепления
Габаритные размеры L*W*H 22x22х38 mm
Диаметр корпуса 22 mm
Высота корпуса 12 mm
Длина вала (длина выступающей части) 20 mm
Пределы номинального сопротивления от 47Ω до 4,7MΩ
Вид вала i ВС-2-20 сплошной с шлицем
Материал выводов Cu (медь)
Материал корпуса металл
Установочные размеры 10,2 mm
Вид выводов проволочные
Покрытие выводов (Ag) серебро
Количество выводов 3
Шаг выводов 6,2 mm
Количество оборотов однооборотный
Метод монтажа механический в плату
Метод монтажа электрический пайка
Дополнительные характеристики цилиндрический одинарный без стопорения оси
Материал резистивного элемента графит (углерод)
Диаметр вала (оси) выступающей части 6 mm
Вид потенциометра вертикальный

Технические характеристики

Номинальное сопротивление 150 Ω
Единицы измерения сопротивления Ω (Ом)
Допустимое отклонение ±20%
Номинальная мощность 1 W
Макс. или предельное рабочее напряжение 350 V
ТКС - температурный коэффициент сопротивления ±1000×10⁻⁶/1°C
Сопротивление изоляции 5000 MΩ
Уровень шумов не более 5 mkV/V
Полный угол поворота оси 300°

Условия эксплуатации

Минимальная наработка 5 000 час.
Ресурс 12500 циклов
Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi В
Минимальный срок сохраняемости, лет 15
СП4-2Мб 1W(Ватт) 150 Ω(Ом)±20%-А, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр)   (datasheet)

Полные аналоги

СП4-2Ма 1W(Ватт) 150Ω(Ом)±20%-А, ВС2-20 АО "Ресурс", фото
СП4-2Ма 1W(Ватт) 150Ω(Ом)±20%-А, ВС2-20 АО "Ресурс"

Функциональные аналоги

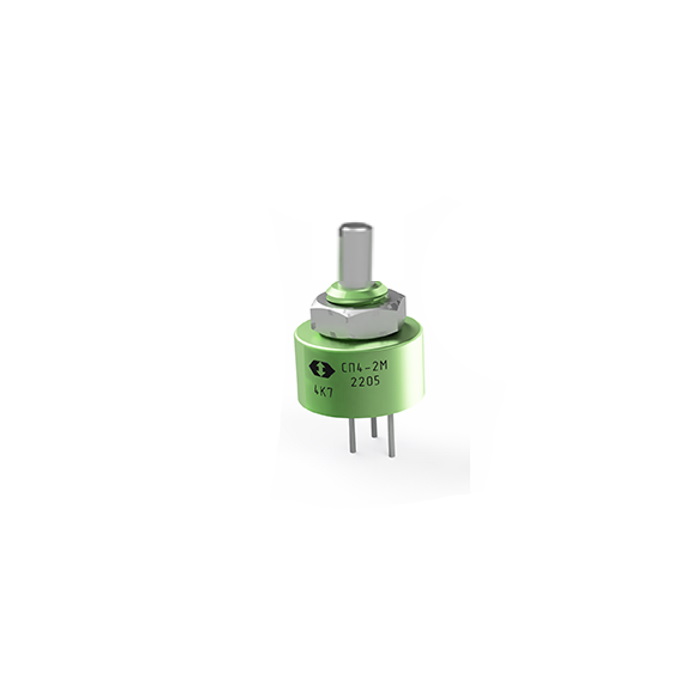

СП4-2Ма 1W(Ватт) 150Ω(Ом)±20%-А, ВС2-12 сплошной с шлицем Резистор переменный (потенциометр), фото
Артикул (ID): TM-3250
СП4-2Ма 1W(Ватт) 150Ω(Ом)±20%-А, ВС2-12 сплошной с шлицем Резистор переменный (потенциометр)
  • 400 ₽ 1 шт.

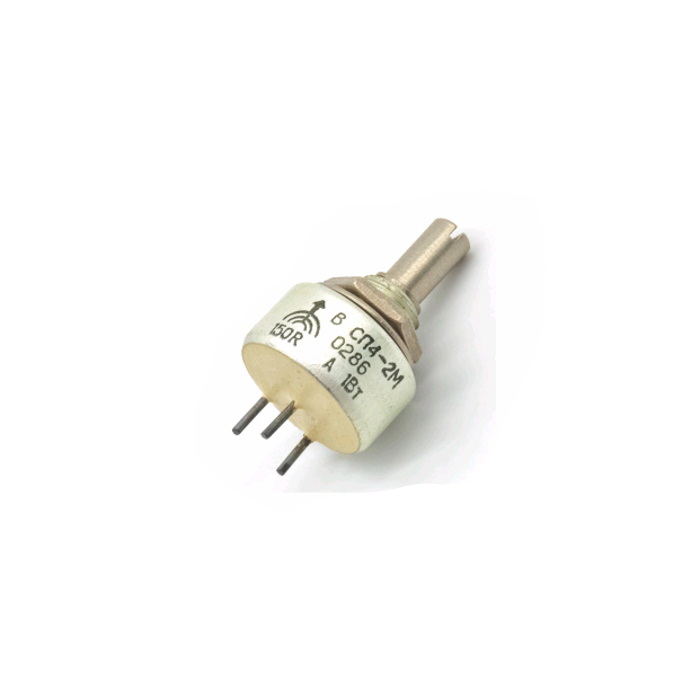

СП4-2Ма 1W(Ватт) 150Ω(Ом)±20%-А, ВС3-20 с прямой лыской Резистор переменный (потенциометр), фото
Артикул (ID): TN-7356
СП4-2Ма 1W(Ватт) 150Ω(Ом)±20%-А, ВС3-20 с прямой лыской Резистор переменный (потенциометр)
  • 400 ₽ 1 шт.
СП4-2Ма 1W(Ватт) 150Ω(Ом)±30%-А, ВС2-20 АО "Ресурс", фото
СП4-2Ма 1W(Ватт) 150Ω(Ом)±30%-А, ВС2-20 АО "Ресурс"
СП4-2Ма 1W(Ватт) 220Ω(Ом)±20%-А, ВС2-20 ОАО "Омега", фото
СП4-2Ма 1W(Ватт) 220Ω(Ом)±20%-А, ВС2-20 ОАО "Омега"

Возможные аналоги

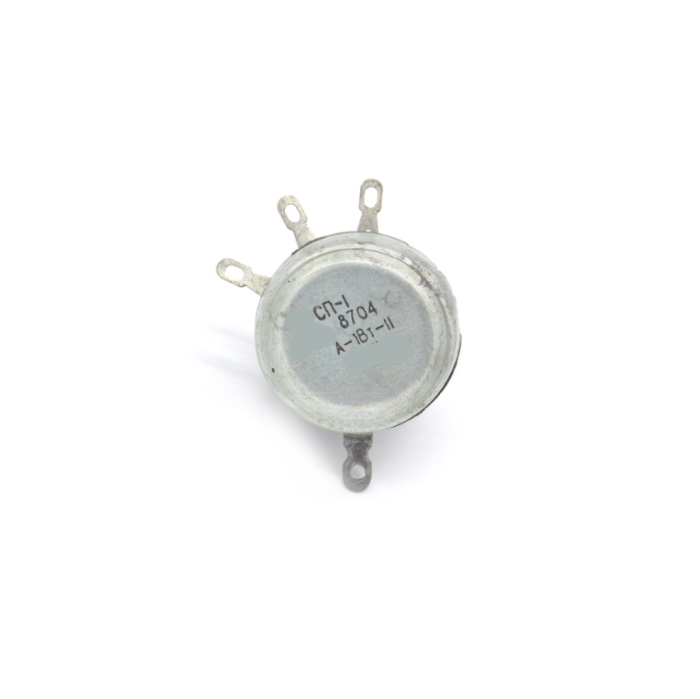

СП-1(I) 1W(Ватт) 680Ω(Ом)±20%-А, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр), "5", фото
Артикул (ID): TN-7921
СП-1(I) 1W(Ватт) 680Ω(Ом)±20%-А, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр), "5"
  • 146 ₽ 1 шт.
  • 116 ₽ от 10 шт.
СП-1(I) 1W(Ватт) 150Ω(Ом)±20%-А, ВС2-20 ОАО "Омега", фото
СП-1(I) 1W(Ватт) 150Ω(Ом)±20%-А, ВС2-20 ОАО "Омега"

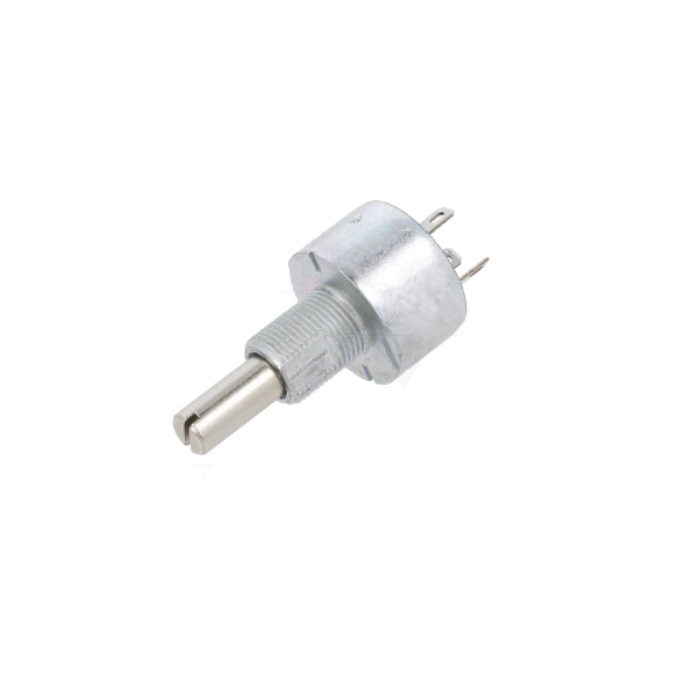

CW-18-200R-P6 TELPOD, фото
CW-18-200R-P6 TELPOD
PE30L0FL220KAB VISHAY, фото
PE30L0FL220KAB VISHAY
