СП3-4аМ 0,125W(Ватт) 10k Ω(кОм)±20%-В, ВС3-20 прямая лыска Резистор переменный (потенциометр)(арт. SN-5639)

АО ПМЗР. Москва; ОЖ0.468.404 ТУ; В - нелинейная; однооборотный; на панель
СССР
Артикул (ID): SN-5639
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1970
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
Подробная документация
Аналоги и альтернативы
ID: 274742
На складе 37 шт
  • Цена от 22 ₽
  • 1 шт 25 ₽
  • от 10 шт 22 ₽
Количество
Быстрый заказ

СП3-4аМ 0,125Вт 10кОм±20%-В, ВС-3-20 Резистор переменный (потенциометр) непроволочный, регулировочный лакопленочный композиционный. Одинарный без выключателя, однооборотный с круговым перемещением подвижной системы. Предназначен для работы в электрических цепях постоянного, переменного и импульсного токов. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СП3-4аМ 0,125W(Ватт) 10k Ω(кОм)±20%-В, ВС3-20 прямая лыска Резистор переменный (потенциометр)
Торговая марка АО ПМЗР. Москва
Страна происхождения СССР
Нормы и требования ОЖ0.468.404 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 7,6
Транслитерация SP3-4aM 0,25W 10kΩ±20%
Вид упаковки полиэт. пакет
Состояние упаковки самоупаковка
Страна изготовления СССР
Дата изготовленияi дата не указана

Основные параметры

Функциональная группа Резистор переменный (потенциометр)
Функциональный тип потенциометр (регулировочный)
Серия резисторов СП3-4
Функциональная характеристика В - нелинейная
Габаритные размеры L*W*H 31,5х23х23 mm
Диаметр корпуса 16 mm
Высота корпуса 15 mm
Длина вала (длина выступающей части) 20 mm
Пределы номинального сопротивления от 4,7kΩ до 1MΩ
Вид вала i ВС-3-20 (прямая лыска)
Материал выводов латунь
Материал корпуса металл
Установочные размеры 6 mm
Вид выводов лепесток
Покрытие выводов (Ag) серебро
Количество выводов 3
Шаг выводов 6 mm
Количество оборотов однооборотный
Метод монтажа механический на панель
Метод монтажа электрический пайка
Дополнительные характеристики одинарный
Материал резистивного элемента графит (углерод)
Диаметр вала (оси) выступающей части 4 mm
Вид потенциометра вертикальный

Технические характеристики

Номинальное сопротивление 10 kΩ
Единицы измерения сопротивления kΩ (кОм)
Допустимое отклонение ±20%
Номинальная мощность 0,125 W
Макс. или предельное рабочее напряжение 100 V
ТКС - температурный коэффициент сопротивления ±1000×10⁻⁶/1°C
Сопротивление изоляции 5000 MΩ
Уровень шумов не более 5 mkV/V
Полный угол поворота оси 270°

Условия эксплуатации

Минимальная наработка 15 000 час.
Ресурс 25000 циклов
Интервал рабочих температур от -45 до +70°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 400 мм рт.ст.
Минимальный срок сохраняемости, лет 12
СП3-4аМ 0,125W(Ватт) 10k Ω(кОм)±20%-В, ВС3-20 прямая лыска Резистор переменный (потенциометр)

Полные аналоги

СП3-4аМ 0,125Вт 10кОм±20%-В ВС-3-20 Самаркандский завод "Гелион", фото
СП3-4аМ 0,125Вт 10кОм±20%-В ВС-3-20 Самаркандский завод "Гелион"
СП3-4аМ 0,125Вт 10кОм±20%-В ВС-3-20 ОАО "Омега" , фото
СП3-4аМ 0,125Вт 10кОм±20%-В ВС-3-20 ОАО "Омега"
R1620 10K RUICHI, фото
R1620 10K RUICHI

Функциональные аналоги

16K1-KC 0,05W(Ватт) 10kΩ(кОм)±20%-B, KC-20 Резистор переменный (потенциометр)., фото
Артикул (ID): TM-1635
16K1-KC 0,05W(Ватт) 10kΩ(кОм)±20%-B, KC-20 Резистор переменный (потенциометр).
  • 32 ₽ 1 шт.
  • 30 ₽ от 10 шт.
СП3-4аМ 0,125Вт 15кОм±20%-В, ВС-3-20 ПАО "ПМЗР", фото
СП3-4аМ 0,125Вт 15кОм±20%-В, ВС-3-20 ПАО "ПМЗР"
СП3-4аМ 0,125Вт 20кОм±20%-В, ВС-3-20 ОАО "Омега" , фото
СП3-4аМ 0,125Вт 20кОм±20%-В, ВС-3-20 ОАО "Омега"
СП3-4аМ 0,125Вт 22кОм±20%-В, ВС-3-20 Самаркандский завод "Гелион", фото
СП3-4аМ 0,125Вт 22кОм±20%-В, ВС-3-20 Самаркандский завод "Гелион"

Возможные аналоги

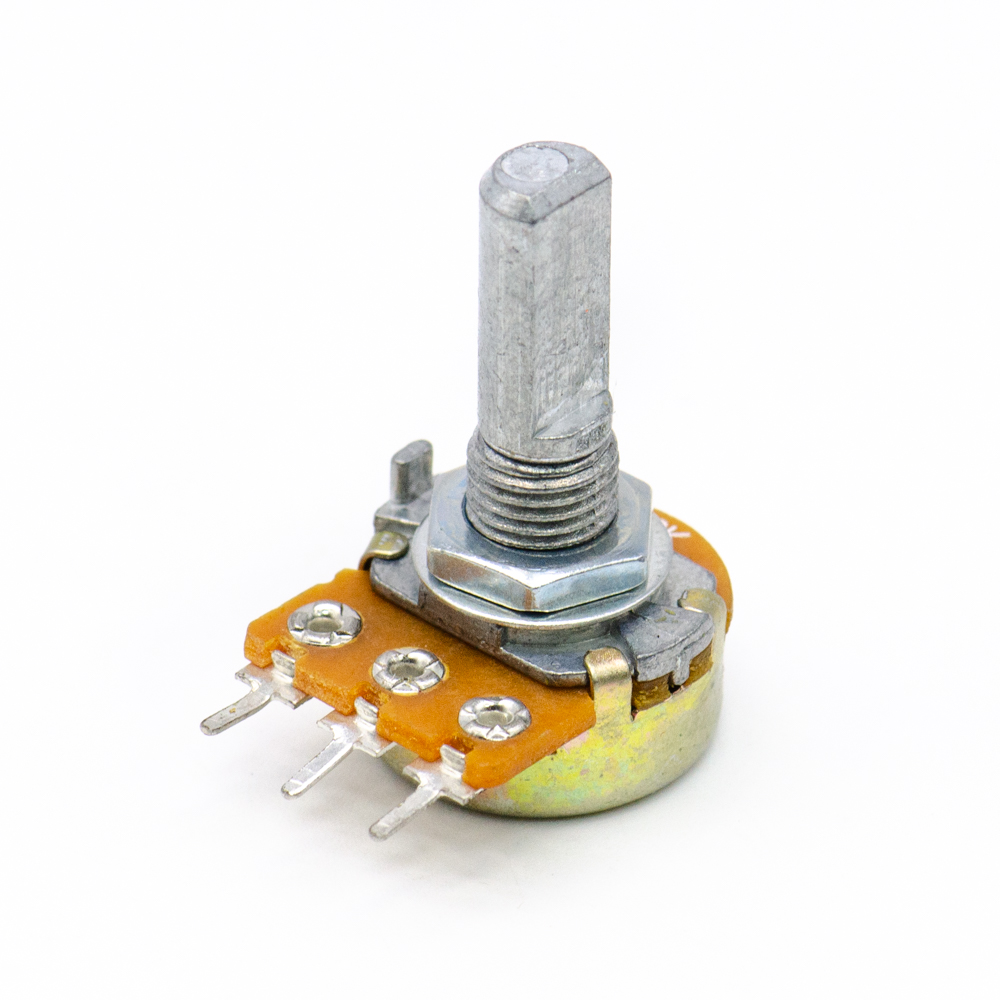

16K1-F 0,125W(Ватт) 10kΩ(кОм)±20%-B, F-20 прямая лыска Резистор переменный (потенциометр)., фото
Артикул (ID): TR-7353
16K1-F 0,125W(Ватт) 10kΩ(кОм)±20%-B, F-20 прямая лыска Резистор переменный (потенциометр).
  • 22 ₽ 1 шт.
  • 20 ₽ от 10 шт.
  • 19 ₽ от 50 шт.
  • 17 ₽ от 100 шт.
3852A-282-103AL Bourns, фото
3852A-282-103AL Bourns
R-24N1-A10K, L20F Song Huei, фото
R-24N1-A10K, L20F Song Huei
PC16BU-10K-LIN OMEG, фото
PC16BU-10K-LIN OMEG
L-KLS4-WH148-1A- 2-18T-C103-L15 KLS, фото
L-KLS4-WH148-1A- 2-18T-C103-L15 KLS
