К511ЛА2 DIP14 Микросхема, бК0.348.149ТУ.(арт. TN-1092)

Микросхема К511ЛА2 - представляет собой три логических элемента 3И-НЕ. Содерижт 42 интегральных элемента. Корпус типа 201.14-6. Расшифровка маркировки полупроводниковой микросхемы: К511ЛА2 К - буква, указывает на микросхему категории качества «ОТК», где К - для использования в аппаратуре народнохозяйственного назначения; 5 - цифра, указывает группу микросхемы по конструктивно-технологическому признаку, где 5 - полупроводниковая микросхема; 11 - цифры, определяют порядковый номер разработки. В совокупности второй и третий элемент обозначает номер конкретной серии; ЛА - буквы, обозначают подгруппу и вид функционального назначения микросхемы, где ЛА - логические элементы «И-НЕ»; 2 - цифра определяет порядковый номер разработки микросхемы в конкретной серии (среди микросхем одного вида). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование К511ЛА2 DIP14 Микросхема, бК0.348.149ТУ.
Торговая марка НПО Интеграл, Минск
Страна происхождения СССР
ТУ бК0.348.149ТУ.
Вид приемки i "1"- ОТК
Масса изделия, гр 2,1
Дата выпуска 19881990
Наличие паспорта - этикетки нет
Транслитерация K511LA2 DIP14 Microcircuit, bK0.348.149TU.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Электронные компоненты
Функциональный тип 3И-НЕ
Типоразмер корпуса DIP14
Типоразмер корпуса отечественный 201.14-6
Материал корпуса металлокерамика
Покрытие корпуса без покрытия
Материал выводов, контактов латунь
Покрытие выводов или контактов лужение
Метод монтажа в отверстия печатной платы
Рабочее положение любое
Фактическая маркировка К511ЛА2
Цвет изделия коричневый

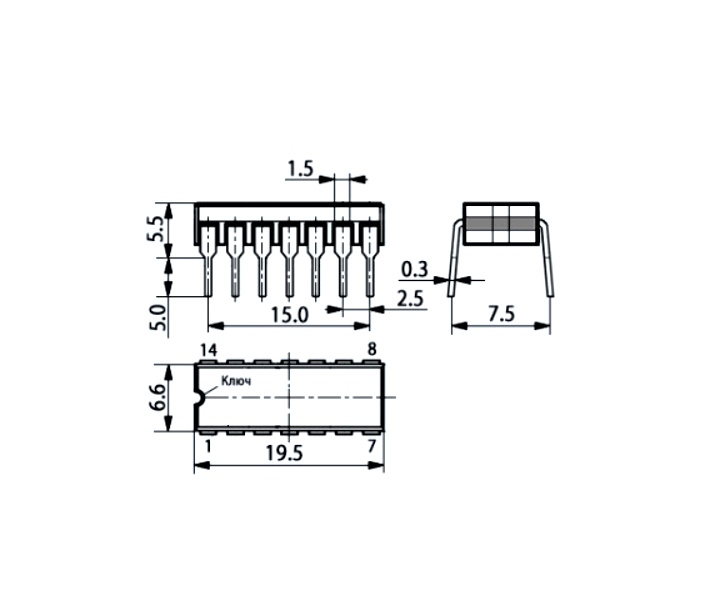

Габаритные размеры L*W*H 19х8х9 mm
Высота корпуса 4 mm
Длина выводов 8 mm

Технические характеристики

Входной ток низкого уровня не более 0,48 mA; высокого уровня не более 0,005 mA
Ток потребления при высоком уровне не более 7,5 mA, при низком уровне не более 22,5 mA
Мощность не более 248 mW
Время задержки распространения при включении не более 150 ns; при выключении не более 300 ns
Выходное напряжение низкого уровня не менее 1,5 V; высокого уровня не менее 12 V
Выходное напряжение высокого уровня не менее 12 V
