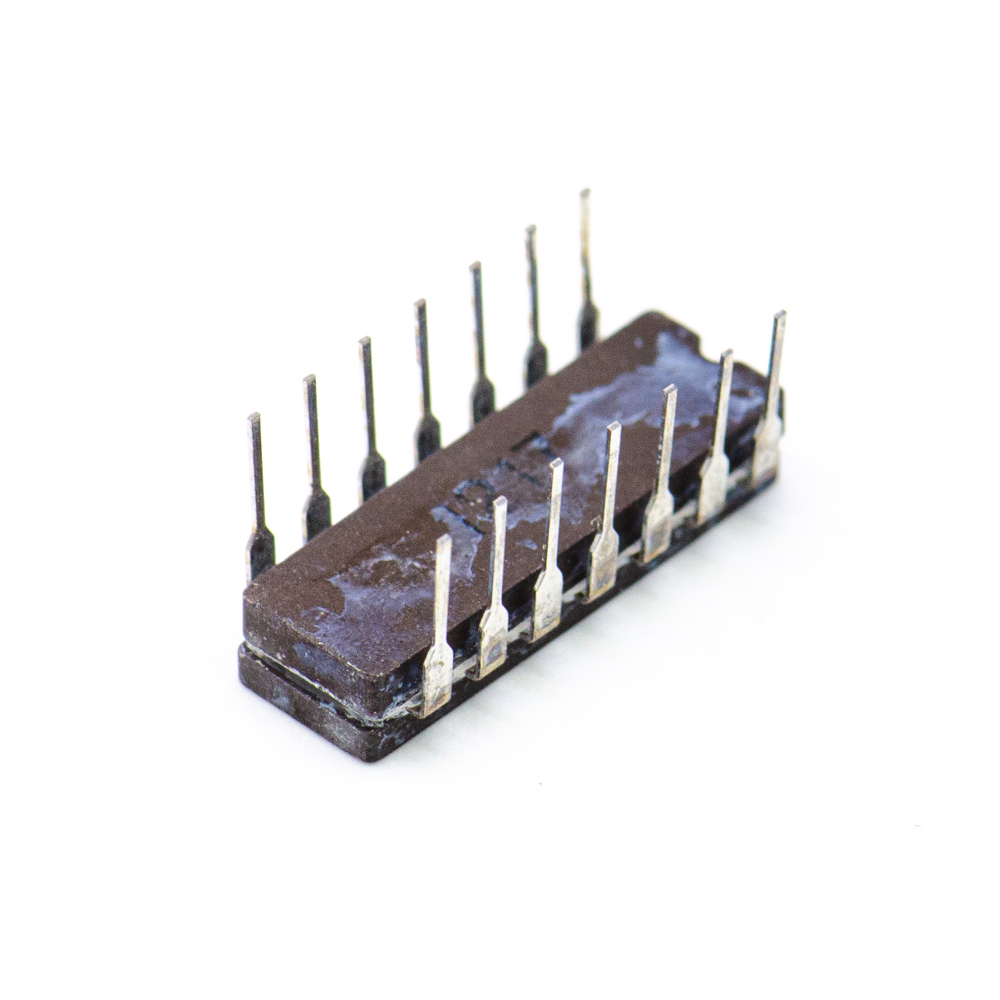

КМ155ЛА8 DIP14 Микросхема, бК0.348.244-ТУ1 (арт. SN-9175)

Микросхема КМ155ЛА8 - нтегральная микросхема серии ТТЛ. Микросхемы КМ155ЛА8 представляют собой 4 логических элемента 2И-НЕ с открытым коллекторным выходом (элемент контроля).К - буква, указывает на микросхему категории качества «ОТК», где К - для использования в аппаратуре народнохозяйственного назначения; М - буква, характеризует материал и тип корпуса - металлокерамический, керамический или стеклокерамический корпус с параллельным двухрядным расположением выводов; 1 - цифра, указывает группу микросхемы по конструктивно-технологическому признаку - полупроводникова микросхема; 55 - цифры, определяют порядковый номер разработки в серии. В совокупности третий и четвертый элементы обозначают номер серии; ЛА - буквы, обозначают функциональное назначение микросхемы - логические элементы И-НЕ; 8 - цифра определяет порядковый номер разработки микросхемы в конкретной серии (среди микросхем одного вида). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование КМ155ЛА8 DIP14 Микросхема, бК0.348.244-ТУ1
Торговая марка НПО Интеграл, Минск
Страна происхождения РОССИЯ
ТУ бК0.348.244-ТУ1
Вид приемки i "1"- ОТК
Масса изделия, гр 1,87
Дата выпуска 1992
Наличие паспорта - этикетки нет
Транслитерация KM155LA8 DIP14 Microcircuit, bK0.348.244TU1
Вид упаковки пластиковый бокс
Состояние упаковки заводская

Основные параметры

Функциональная группа Стандартная логика
Типоразмер корпуса DIP14
Типоразмер корпуса отечественный 201.14-8
Материал корпуса металлокерамика
Покрытие корпуса без покрытия
Метод монтажа в плату
Рабочее положение любое
Фактическая маркировка КМ155ЛА8
Цвет изделия коричневый
Габаритные размеры L*W*H 19,5х7,5х5,5 mm

Технические характеристики

Напряжение питания 5 V
Входной ток низкого уровня не более -1,6 mA; высокого уровня не более 0,04 mA
Ток потребления при высоком уровне не более 8 mA, при низком уровне не более 22 mA
Выходное напряжение низкого уровня не более 0,4 V; высокого уровня не менее 2,4 V
Выходное напряжение высокого уровня 2,4 V
Выходной ток низкого уровня 16 mkA

Условия эксплуатации

Интервал рабочих температур от -45 до +85°C
Климатическое исполнениеi УХЛ
