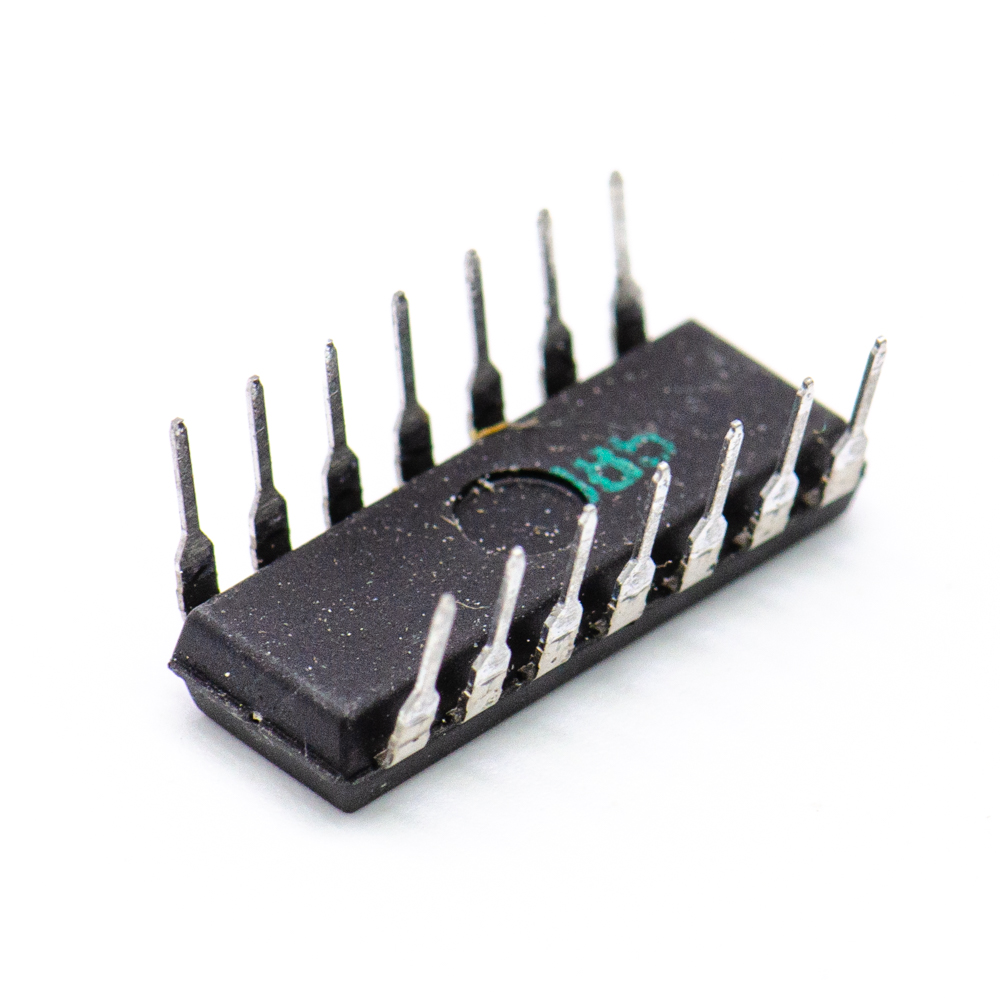

К155ТМ2 DIP14 Микросхема, бК0.348.006-01ТУ.(арт. SN-9221)

К155ТМ2 Интегральная микросхема серии ТТЛ. Микросхемы К155ТМ2 представляют собой 2 D-триггера. Предназначены для использования в радиоэлектронной аппаратуре общего назначения. Выпускаются в 14-выводном прямоугольном пластмассовом корпусе с выводами для монтажа на печатную плату через отверстия .
К155ТМ2 К - буква, указывает на микросхему категории качества «ОТК», где К - для использования в аппаратуре народнохозяйственного назначения; 1 - цифра, указывает группу микросхемы по конструктивно-технологическому признаку,  полупроводниковая микросхема; 55 - цифры, определяют номер разработки конкретного типа исполнения. В совокупности второй и третий элементы обозначают номер серии; ТМ - буквы, обозначают подгруппу и вид функционального назначения микросхемы, где ТМ - триггеры с задержкой (типа D); 2 - цифра определяет условный номер разработки микросхемы в данной серии по определённому функциональному признаку. Вся дополнительная информация находится во вложении на товар, см. pdf- файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование К155ТМ2 DIP14 Микросхема, бК0.348.006-01ТУ.
Торговая марка НПО Интеграл, Минск
Страна происхождения СССР
ТУ бК0.348.006-01ТУ.
Вид приемки i "1"- ОТК
Масса изделия, гр 0,89
Дата выпуска 1989
Наличие паспорта - этикетки нет
Транслитерация K155TM2 DIP14 Microcircuit, bK0.348.006-01TU.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Электронные компоненты
Функциональный тип Интегральные схемы
Типоразмер корпуса DIP14
Типоразмер корпуса отечественный 201.14-2
Материал корпуса пластмасса
Покрытие корпуса без покрытия
Материал выводов, контактов латунь
Покрытие выводов или контактов лужение
Метод монтажа пайка
Рабочее положение любое
Фактическая маркировка К155ТМ2
Цвет изделия черный
Габаритные размеры L*W*H 20х9х10 mm
Высота корпуса 4 mm
Длина выводов 6 mm

Технические характеристики

Напряжение питания 5 V
Входной ток низкого уровня не более -1,6 mA; высокого уровня не более 0,04 mA
Ток потребления не более 30 mA
Время задержки распространения при включении 40 ns; при выключении 25 ns
Выходное напряжение низкого уровня не более 0,4 V; высокого уровня не менее 2,4 V

Условия эксплуатации

Интервал рабочих температур от -10 до +70°C
Климатическое исполнениеi УХЛ
