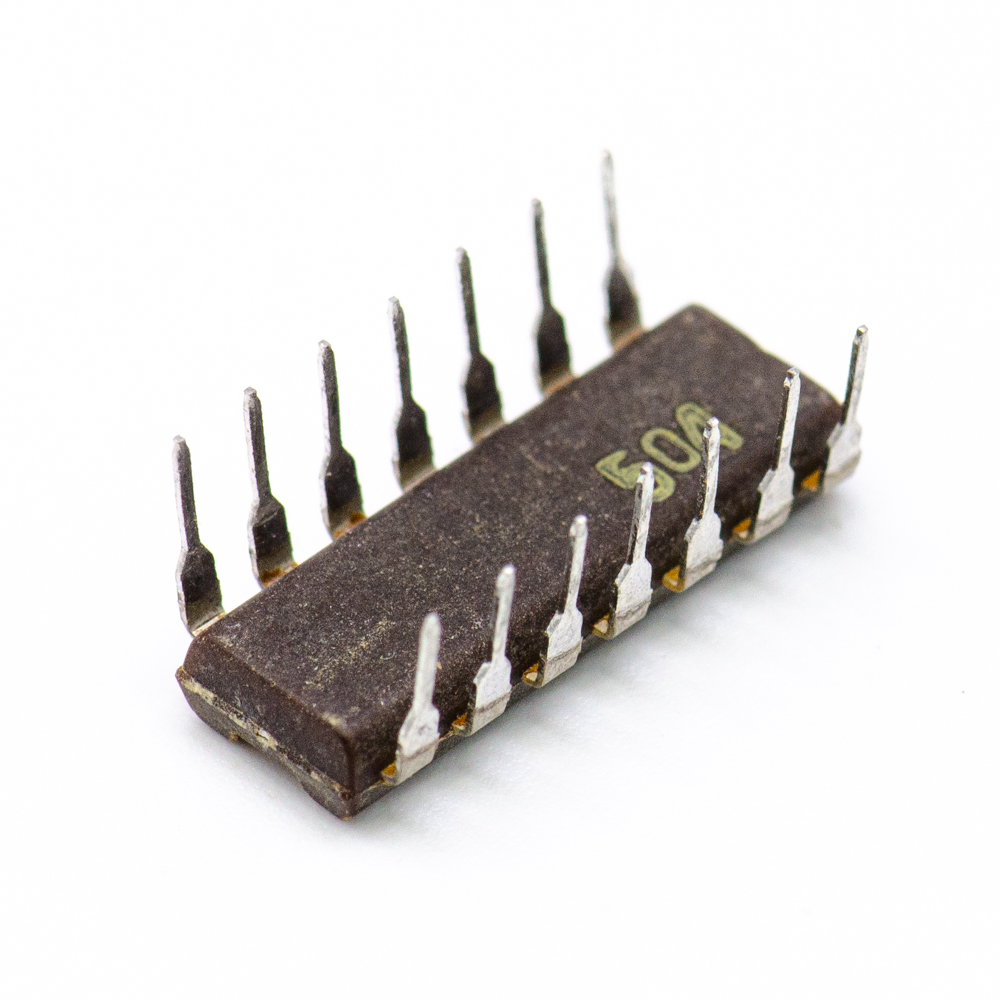

К155ЛР4 DIP14 Микросхема, бК0.348.006-ТУ1(арт. SN-8959)

СССР
Артикул (ID): SN-8959
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1978-1989
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ бК0.348.006-ТУ1
Подробная документация
ID: 275609
На складе 33 шт
  • Цена от 85 ₽
  • 1 шт 95 ₽
  • от 5 шт 85 ₽
Количество
Быстрый заказ

Микросхема К155ЛР4 - Интегральная микросхема серии ТТЛ. Представляют собой логический элемент 4-4И-2ИЛИ-НЕ с возможностью расширения по ИЛИ. Содержат 22 интегральных элемента. Корпус типа 201.14-1. Расшифровка маркировки полупроводниковой микросхемы: К155ЛР4 К - буква, указывает на микросхему категории качества «ОТК», где К - для использования в аппаратуре народнохозяйственного назначения; 1 - цифра, указывает группу микросхемы по конструктивно-технологическому признаку, где 1 - полупроводниковая микросхема; 55 - цифры, определяют порядковый номер разработки. В совокупности второй и третий элемент обозначает номер конкретной серии; ЛР - буквы, обозначают подгруппу и вид функционального назначения микросхемы, где ЛР - логические элементы «И-ИЛИ-НЕ»; 4 - цифра определяет порядковый номер разработки микросхемы в конкретной серии (среди микросхем одного вида). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование К155ЛР4 DIP14 Микросхема, бК0.348.006-ТУ1
Торговая марка НПО Интеграл, Минск
Страна происхождения СССР
ТУ бК0.348.006-ТУ1
Вид приемки i "1"- ОТК
Масса изделия, гр 0,81
Дата выпуска 1978-1989
Наличие паспорта - этикетки нет
Транслитерация K155LR4 DIP14 Microcircuit, bK0.348.006-TU1
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Электронные компоненты
Функциональный тип Интегральные схемы

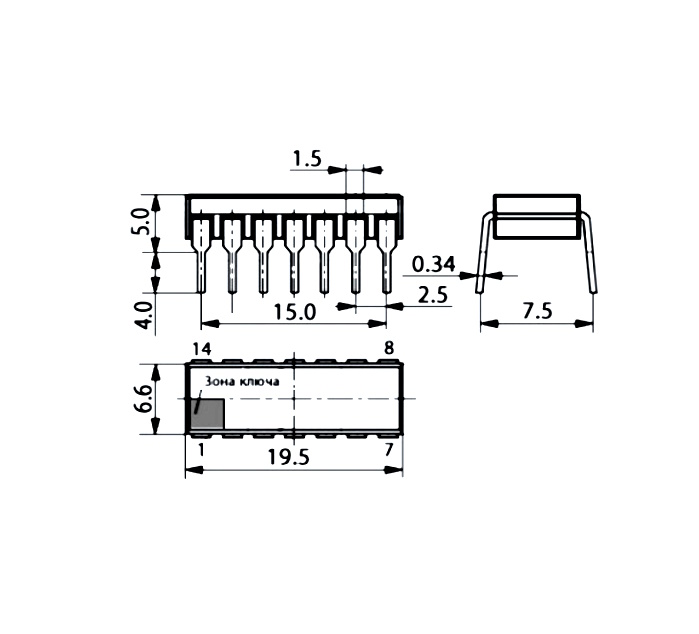

Типоразмер корпуса DIP14
Типоразмер корпуса отечественный 201.14-1
Материал корпуса пластмасса
Покрытие корпуса без покрытия
Материал выводов, контактов латунь
Покрытие выводов или контактов лужение
Метод монтажа в плату
Рабочее положение любое
Фактическая маркировка К155ЛР4
Цвет изделия черный
Габаритные размеры L*W*H 18,5х8х6
Высота корпуса 3,2 mm
Длина выводов 6 mm

Технические характеристики

Напряжение питания 5 V
Выходной ток низкого уровня не более 16 mA
Входной ток низкого уровня не более -1,6 mA; высокого уровня не более 0,04 mA
Ток потребления при высоком уровне не более 8 mA, при низком уровне не более 9,5 mA
Время задержки распространения при включении 15 ns; при выключении 22 ns
Выходное напряжение низкого уровня не более 0,4 V; высокого уровня не менее 2,4 V

Условия эксплуатации

Интервал рабочих температур от -10 до +70°C
Климатическое исполнениеi УХЛ 2.1
К155ЛР4 DIP14 Микросхема, бК0.348.006-ТУ1   (datasheet)
