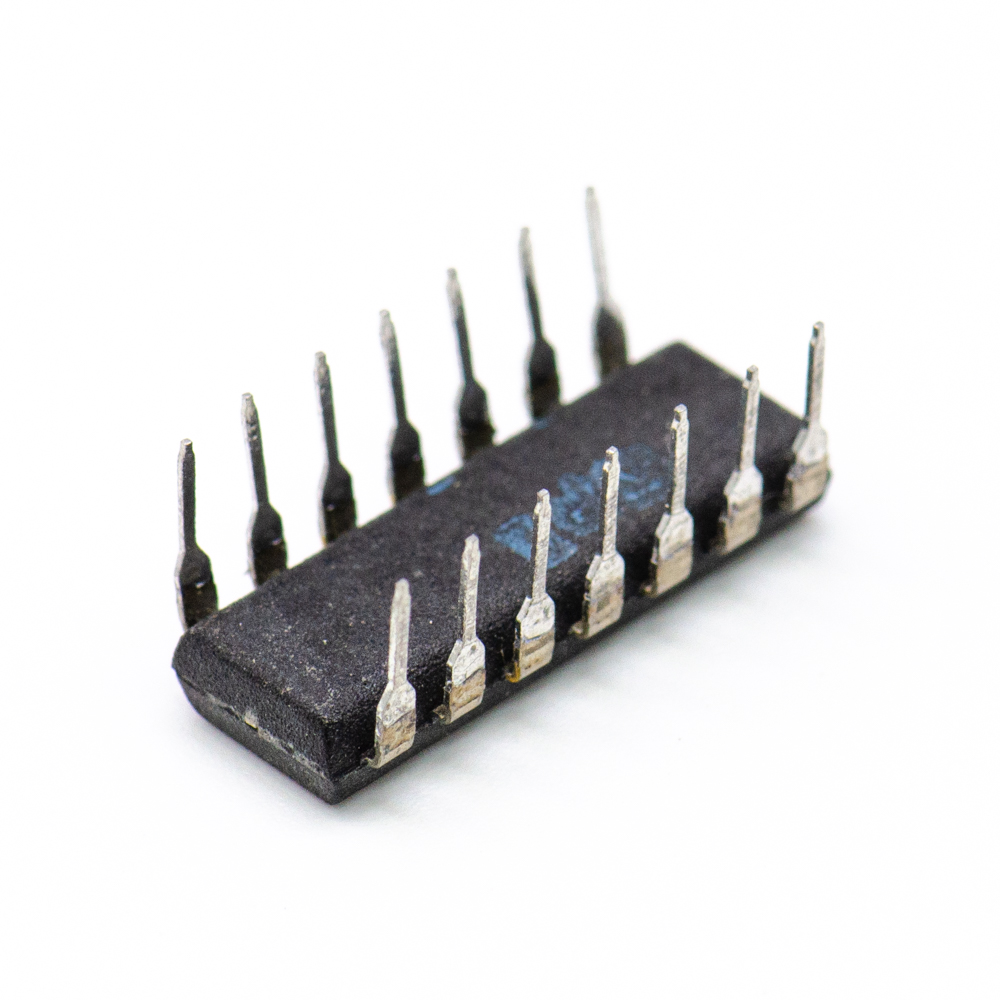

К155ЛР1 DIP14 Микросхема, бК0.348.006-01ТУ. (арт. SN-9113)

Микросхема К155ЛР1 - представляет собой 2 логических элемента 2-2И-2ИЛИ-НЕ, один расширяемый по ИЛИ. Корпус К155ЛР1 типа 201.14-2. Расшифровка маркировки полупроводниковой микросхемы: К155ЛР1 К - буква, указывает на микросхему категории качества «ОТК», где К - для использования в аппаратуре народнохозяйственного назначения; 1 - цифра, указывает группу микросхемы по конструктивно-технологическому признаку, где 1 - полупроводниковая микросхема; 55 - цифры, определяют порядковый номер разработки. В совокупности второй и третий элемент обозначает номер конкретной серии; ЛР - буквы, обозначают подгруппу и вид функционального назначения микросхемы, где ЛР - логические элементы «И-ИЛИ-НЕ»; 1 - цифра определяет порядковый номер разработки микросхемы в конкретной серии (среди микросхем одного вида). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование К155ЛР1 DIP14 Микросхема, бК0.348.006-01ТУ.
Торговая марка НПО Интеграл, Минск
Страна происхождения СССР
ТУ бК0.348.006-01ТУ.
Вид приемки i "1"- ОТК
Масса изделия, гр 0,8
Дата выпуска 1981-1989
Наличие паспорта - этикетки нет
Транслитерация K155LR1 DIP14 Microcircuit, bK0.348.006-01TU.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Электронные компоненты
Функциональный тип Интегральные схемы
Типоразмер корпуса DIP14
Типоразмер корпуса отечественный 201.14-2
Материал корпуса пластмасса
Покрытие корпуса без покрытия
Материал выводов, контактов латунь
Покрытие выводов или контактов лужение
Метод монтажа в плату
Рабочее положение любое
Фактическая маркировка К155ЛР1
Цвет изделия коричневый, черный
Габаритные размеры L*W*H 18,5х8х6
Высота корпуса 3,2 mm
Длина выводов 6 mm

Технические характеристики

Напряжение питания 5 V
Входной ток низкого уровня не более -1,6 mA; высокого уровня не более 0,04 mA
Ток потребления при высоком уровне не более 8 mA, при низком уровне не более 14 mA
Время задержки распространения при включении 15 ns; при выключении 22 ns
Выходное напряжение низкого уровня не более 0,4 V; высокого уровня не менее 2,4 V

Условия эксплуатации

Интервал рабочих температур от -10 до +70°C
Климатическое исполнениеi УХЛ
