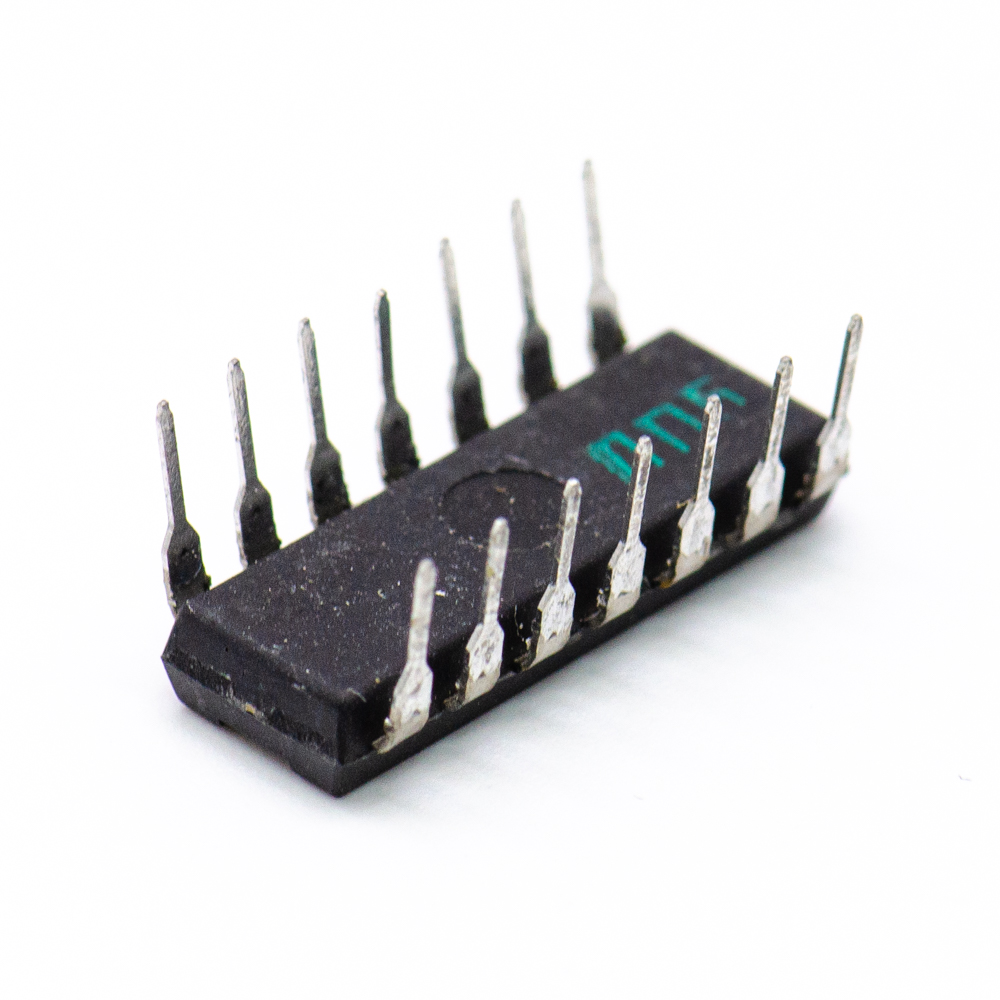

К155ЛП5 DIP14 Микросхема, бК0.348.006-22ТУ.(арт. TP-6531)

Микросхема К155ЛП5 - представляет собой 4 двухвходовых логических элемента исключающее ИЛИ. Корпус К155ЛП5 типа 201.14-2, и у КМ155ЛП5 типа 201.14-8. Расшифровка маркировки полупроводниковой микросхемы: К155ЛП5 К - буква, указывает на микросхему категории качества «ОТК», где К - для использования в аппаратуре народнохозяйственного назначения; 1 - цифра, указывает группу микросхемы по конструктивно-технологическому признаку, где 1 - полупроводниковая микросхема; 55 - цифры, определяют порядковый номер разработки. В совокупности второй и третий элемент обозначает номер конкретной серии; ЛП - буквы, опозначают подгруппу и вид функционального назначения микросхемы, где ЛП - прочие логические элементы; 5 - цифра определяет порядковый номер разработки микросхемы в конкретной серии (среди микросхем одного вида). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование К155ЛП5 DIP14 Микросхема, бК0.348.006-22ТУ.
Торговая марка НПО Интеграл, Минск
Страна происхождения СССР
ТУ бК0.348.006-22ТУ.
Вид приемки i "1"- ОТК
Масса изделия, гр 0,87
Дата выпуска 1987-1990
Наличие паспорта - этикетки нет
Транслитерация K155LP5 DIP14 Microcircuit, bK0.348.006-22TU.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Электронные компоненты
Функциональный тип Интегральные схемы
Типоразмер корпуса DIP14
Типоразмер корпуса отечественный 201.14-8
Материал корпуса пластмасса
Покрытие корпуса без покрытия
Материал выводов, контактов латунь
Покрытие выводов или контактов лужение
Метод монтажа пайка
Рабочее положение любое
Фактическая маркировка К155ЛП5
Цвет изделия коричневый, черный
Габаритные размеры L*W*H 19х9х6 mm
Высота корпуса 4 mm
Длина выводов 6 mm

Технические характеристики

Напряжение питания 5 V
Ток потребления не более 50 mA
Время задержки распространения не более 30 ns
Выходное напряжение высокого уровня не менее 2,4 V
Выходное напряжение низкого уровня не более 0,4 V
Выходной ток высокого уровня не более 0,4 mA
Выходной ток низкого уровня не более -1,6 mA

Условия эксплуатации

Интервал рабочих температур от -45 до +85°C
Климатическое исполнениеi УХЛ
