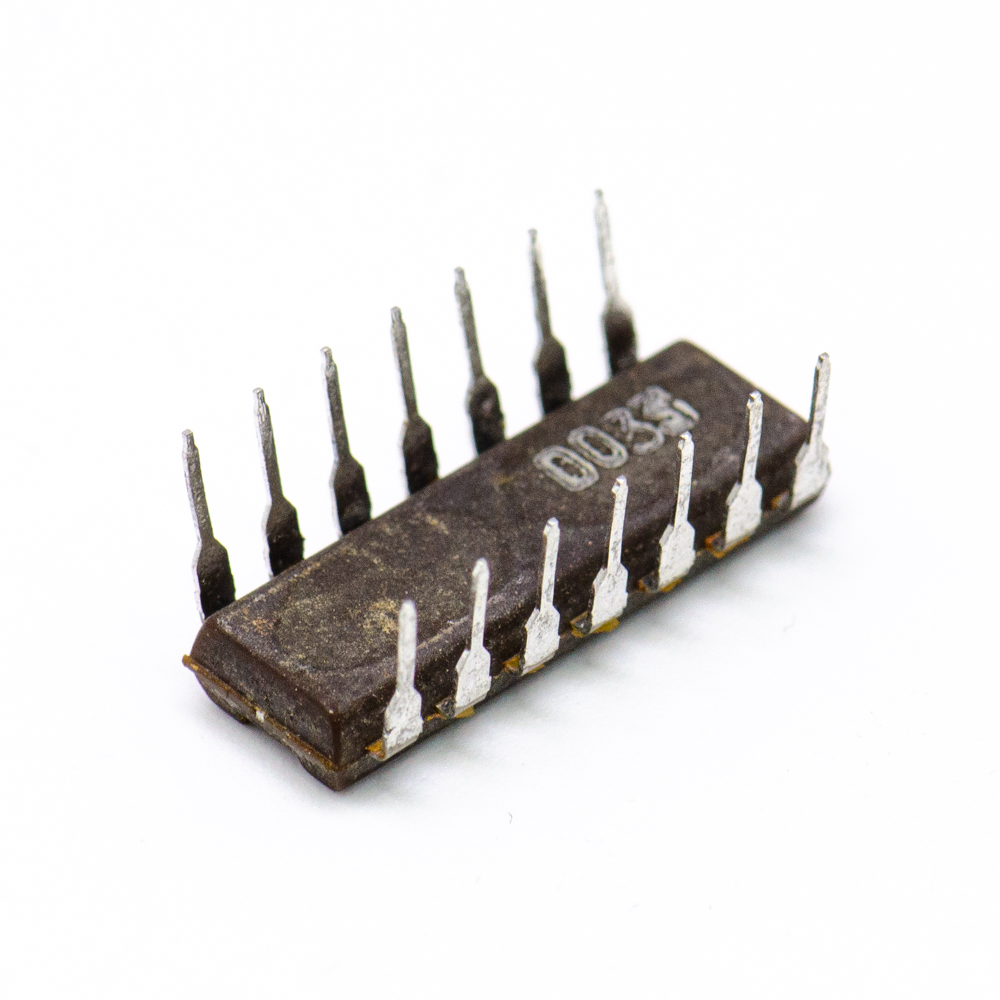

К155ЛД3 DIP14 Микросхема, бК0.348.006-01ТУ.(арт. SN-9129)

Микросхема К155ЛД3 - представляет собой восьмивходовый расширитель по ИЛИ. Корпус К155ЛД3 типа 201.14-1, у КМ155ЛД3 типа 201.14-8. Содержат 11 интегральных элементов. Расшифровка маркировки полупроводниковой микросхемы: К155ЛД3 К - буква, указывает на микросхему категории качества «ОТК», где К - для использования в аппаратуре народнохозяйственного назначения; 1 - цифра, указывает группу микросхемы по конструктивно-технологическому признаку, где 1 - полупроводниковая микросхема; 55 - цифры, определяют порядковый номер разработки в серии. В совокупности второй и третий элемент обозначает номер конкретной серии; ЛД - буквы, обозначают функциональное назначение микросхемы, где ЛД - расширители; 3 - цифра определяет порядковый номер разработки микросхемы в конкретной серии (среди микросхем одного вида). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование К155ЛД3 DIP14 Микросхема, бК0.348.006-01ТУ.
Торговая марка НПО Интеграл, Минск
Страна происхождения СССР
ТУ бК0.348.006-01ТУ.
Вид приемки i "1"- ОТК
Масса изделия, гр 0,98
Дата выпуска 1978-1988
Наличие паспорта - этикетки нет
Транслитерация K155LD3 DIP14 Microcircuit, bK0.348.006-01TU.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Электронные компоненты
Функциональный тип Интегральные схемы
Типоразмер корпуса DIP14

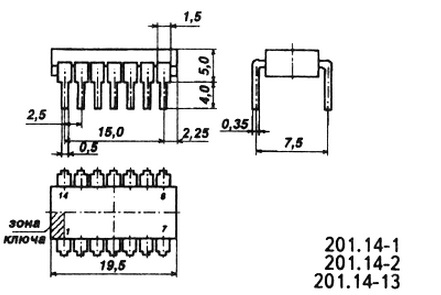

Типоразмер корпуса отечественный 201.14-1
Материал корпуса пластмасса
Покрытие корпуса без покрытия
Материал выводов, контактов латунь
Покрытие выводов или контактов лужение
Метод монтажа в плату
Рабочее положение любое
Фактическая маркировка К155ЛД3
Цвет изделия коричневый
Габаритные размеры L*W*H 18х8х6
Высота корпуса 3 mm
Длина выводов 6 mm

Технические характеристики

Напряжение питания 5 V
Выходной ток низкого уровня не более /-0,39/ mA; высокого уровня не более 0,3 mA
Входной ток низкого уровня не более -1,6 mA; высокого уровня не более 0,04 mA
Ток потребления при высоком уровне не более 4 mA, при низком уровне не более 2,5 mA
Выходное напряжение низкого уровня не более 0,4 V

Условия эксплуатации

Интервал рабочих температур от -10 до +70°C
Климатическое исполнениеi УХЛ
