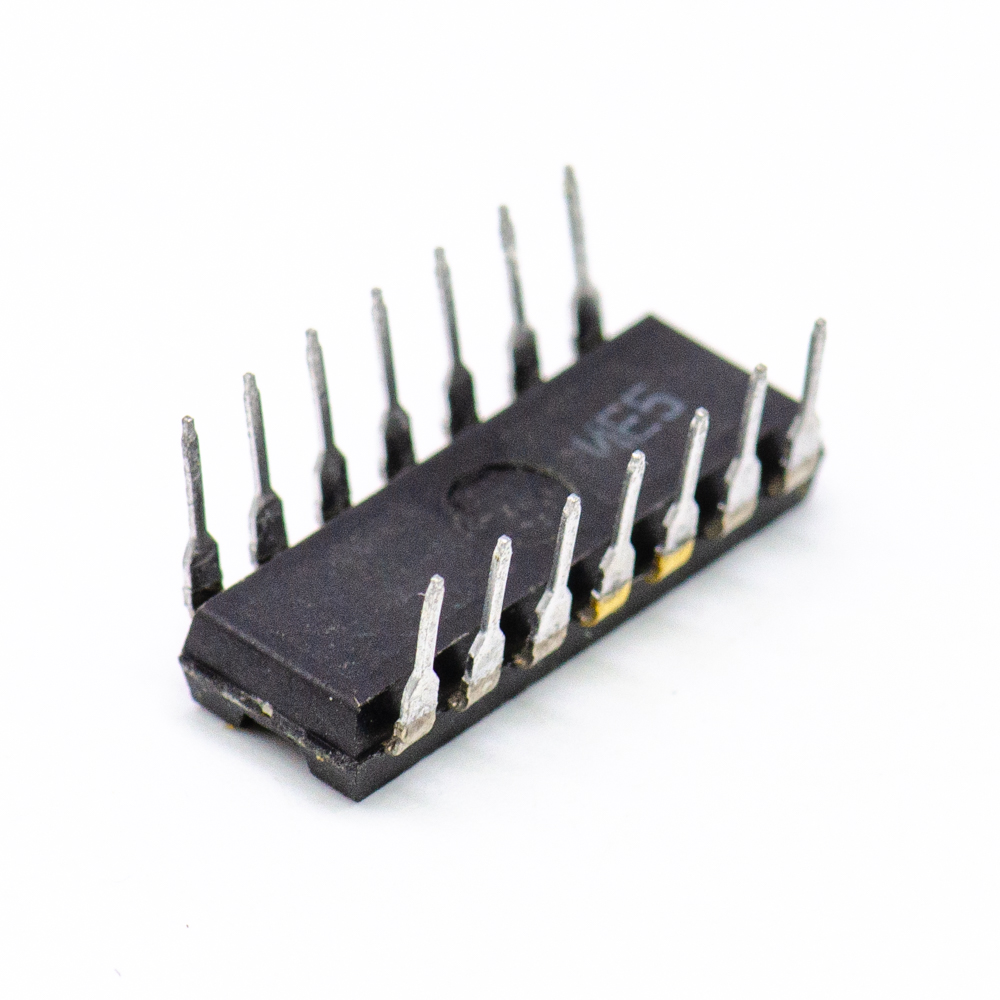

К155ИЕ5 DIP14 Микросхема, бК0.348.006-04ТУ.(арт. TN-3199)

Микросхема представляет собой двоичный счетчик. Каждая ИС состоит из четырех JK-триггеров,образуя счетчик делитель на 2 и 8. Установочные входы обеспечивают прекращение счета и одновременно возвращают все триггеры в состояние низкого уровня. Корпус К155ИЕ5 типа 201.14-1. Расшифровка маркировки полупроводниковой микросхемы: К155ИЕ5 К - буква, указывает на микросхему категории качества «ОТК», где К - для использования в аппаратуре народнохозяйственного назначения; 1 - цифра, указывает группу микросхемы по конструктивно-технологическому признаку, где 1 - полупроводниковая микросхема; 55 - цифры, определяют номер разработки конкретного типа исполнения. В совокупности второй и третий элементы обозначают номер серии; ИЕ - буквы, обозначают подгруппу и вид функционального назначения микросхемы, где ИЕ - схемы цифровых устройств: счетчики; 5 - цифра определяет номер разработки микросхемы определённого функционального назначения в конкретной серии. Вся дополнительная информация находится во вложении на товар, см. pdf

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование К155ИЕ5 DIP14 Микросхема, бК0.348.006-04ТУ.
Торговая марка No name USSR
Страна происхождения СССР
ТУ бК0.348.006-04ТУ.
Вид приемки i "1"- ОТК
Масса изделия, гр 0,84
Дата выпуска 1990
Наличие паспорта - этикетки нет
Транслитерация K155IE5 DIP14 Microcircuit, bK0.348.006-04TU.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Электронные компоненты
Функциональный тип Интегральные схемы
Типоразмер корпуса DIP14
Типоразмер корпуса отечественный 201.14-1
Материал корпуса пластмасса
Покрытие корпуса без покрытия
Материал выводов, контактов латунь
Покрытие выводов или контактов лужение
Метод монтажа пайка
Рабочее положение любое
Фактическая маркировка К155ИЕ5
Цвет изделия черный
Габаритные размеры L*W*H 19х8х9 mmm
Высота корпуса 4 mm
Длина выводов 6 mm

Технические характеристики

Напряжение питания 5 V
Входной ток низкого уровня не более -1,6 mA; высокого уровня не более 0,04 mA
Ток потребления не более 53 mA
Время задержки распространения не более 135 ns
Выходное напряжение низкого уровня не более 0,4 V; высокого уровня не менее 2,4 V

Условия эксплуатации

Интервал рабочих температур от -10 до +70°C
Климатическое исполнениеi УХЛ
