Скидка на Керамика техническая

-20%

Уценка 133ЛР1 Микросхема (арт. KT-2803)

к сравнению отложить

АО ЭЛЕКТРОНПРИБОР, Фрязино

Артикул (ID): KT-2803

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1979
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
ТУ И63.088.023ТУ7/02

Подробная документация

ID: 509051

На складе 20 шт

Цена от
Включая НДС
290 ₽
1 шт. 290 ₽

Количество

Быстрый заказ

Причина уценки: окись на выводах, корпусе. Цифровая микросхема серии ТТЛ. Микросхемы K133ЛР1 представляют собой 2 логических элемента 2-2И-2ИЛИ-НЕ, один из которых расширяемый по ИЛИ. Предназначены для работы в узлах и блоках аппаратуры специального назначения. Расшифровка условного обозначения интегральной микросхемы специального назначения: K133ЛР1: К - для использования в аппаратуре народнохозяйственного назначения; 1 - полупроводниковая микросхема; 33 - цифры, определяют номер разработки конкретного типа исполнения. В совокупности второй и третий элементы обозначают номер серии; ЛР - логические элементы «И-ИЛИ-НЕ»; 1 - цифра определяет условный номер разработки микросхемы в данной серии по определённому функциональному признаку. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	АО ЭЛЕКТРОНПРИБОР, Фрязино
Страна происхождения
ТУ	И63.088.023ТУ7/02
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	0,45
Дата выпуска	1979
Наличие паспорта - этикетки	нет
Транслитерация	Markdown 133LR1 Microcircuit
Вид упаковки	пластмассовая коробка (20шт)
Состояние упаковки	заводская

Основные параметры

Функциональная группа	Стандартная логика
Функциональный тип	2-2И-2ИЛИ-НЕ
Типоразмер корпуса отечественный	401.14-5
Материал корпуса	металлостеклянный
Материал выводов, контактов	латунь
Покрытие выводов или контактов	Au (золото)
Метод монтажа	на плату
Рабочее положение	любое
Фактическая маркировка	К133ЛР1
Цвет изделия	серый

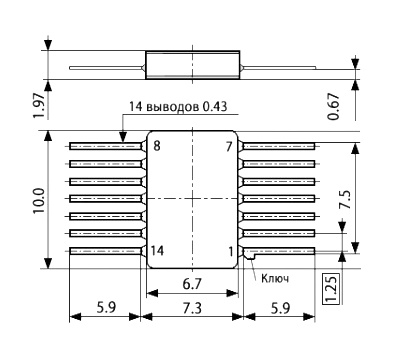

Габаритные размеры LWH	19,1х10х1,97 mm
Высота корпуса	1,97 mm
Длина выводов	5,9 mm

Технические характеристики

Напряжение питания	5 V
Время задержки распространения	при включении 15 ns; при выключении 22 ns
Выходное напряжение высокого уровня	не более 2,4 V
Выходное напряжение низкого уровня	не более 0,4 V
Выходной ток высокого уровня	не менее 0,04 mA
Выходной ток низкого уровня	не менее -1,6 mA
