ПС10-10 10 пар, 2 ряда, 20 контактов, шаг 5mm, 8A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.(арт. KP-7316)

No name USSR; " 1" - ОТК; пайка; клеммная колодка, клеммная плата; 3ПМ..., 3ПС…, ПС...
СССР
Артикул (ID): KP-7316
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
  • ГОСТ ГОСТ 28821-90
Подробная документация
Аналоги и альтернативы
ID: 490519
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

ПC10-10 20 контактов - Плата соединительная, карболит. Структура условного обозначения: ПС - обозначение типа: ПС - плата соединительная; 10 - цифра, определяющая на типоразмер платы; 10 - число, указывающая на количество пар контактов. Предназначена для соединения электрических цепей постоянного, переменного и импульсного тока при внутреннем объёмном монтаже радиоэлектронной аппаратуры. Соединительные платы используются как промежуточные переходные элементы для электрического соединения узлов и блоков аппаратуры общепромышленного и специального назначения. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПС10-10 10 пар, 2 ряда, 20 контактов, шаг 5mm, 8A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.
Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
Вид приемки i "1"- ОТК
Масса изделия, гр 7,7
Дата изготовленияi 1976-1991
Наличие паспорта - этикетки нет
Транслитерация PS10-10 10 pairs, 2 rows, 20 contacts, pitch 5mm, 8A(Ampere) 600V(Volt) Connecting board, carbonite GOST 28821-90.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Установочные изделия
Функциональный тип платы монтажные, соединительные
Серия плат ПС10
Способ подключения проводов пайка
Вид контактов лепесток
Количество контактов 20
Материал контактов латунь
Покрытие контактов лужение
Количество пар контактов 10
Количество рядов контактов 2
Шаг контактов в ряду 5,0 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Диаметр установочного отверстия 4,5 mm

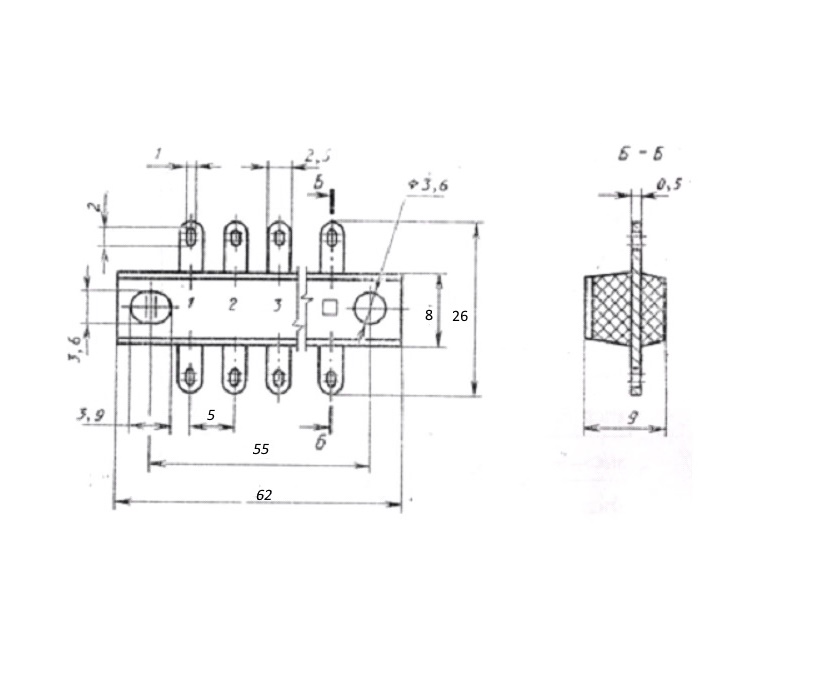

Установочные размеры 55 mm расстояние между монтажными отверстиями
Материал изолятора карболит (фенопласт)
Габаритные размеры L*W*H 62х26х9 mm
Длина корпуса 62 mm
Ширина корпуса 9 mm
Цвет платы коричневый
Основание жесткое
Наличие прокладки для платы нет
Фактическая маркировка ПС10-10
Рабочее положение любое
Аналогичные серии 3ПМ..., 3ПС…, ПС...
Другие наименования клеммная колодка, клеммная плата

Технические характеристики

Рабочее напряжение, max 600 V
Рабочий ток, max 8 A

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ
ПС10-10 10 пар, 2 ряда, 20 контактов, шаг 5mm, 8A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.   (datasheet)
