3ПС21-4 4 пары, 2 ряда, 8 контактов, шаг 13mm, 20A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90 (арт. KP-7019) купить в интернет-магазине «Ай-Пи Электрон» с доставкой по России, цены, фото, характеристики

3ПС21-4 4 пары, 2 ряда, 8 контактов, шаг 13mm, 20A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90 фото

No name USSR

Артикул (ID): KP-7019

Срок отгрузки со склада Уточнить у менеджера
Дата изготовления 1976-1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "1"- ОТК
Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
ГОСТ ГОСТ 28821-90

Подробная документация

Аналоги и альтернативы

ID: 489565

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

3ПС21-4 8 контактов - Плата соединительная, карболит. Структура условного обозначения: ЗПС – Плата соединительная; 21 – порядковый номер разработки; 4 – количество пар контактов. Соединительные платы используются как промежуточные переходные элементы для электрического соединения узлов и субблоков с коммутационной печатной платой или для соединения коммутационной платы с монтажными проводами. При установке соединительных плат на печатные платы их контакты запаиваются в металлизированные отверстия плат или припаиваются к контактным площадкам плат. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Наименование	3ПС21-4 4 пары, 2 ряда, 8 контактов, шаг 13mm, 20A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90
Торговая марка	No name USSR
Страна изготовления	СССР
Нормы и требования	ГОСТ 28821-90, ОСТ 107.680225.001-86
Вид приемки i	"1"- ОТК
Масса изделия, гр	67
Дата изготовленияi	1976-1991
Наличие паспорта - этикетки	нет
Транслитерация	3PS21-4 4 pairs, 2 rows, 8 contacts, pitch 13mm, 20A(Ampere) 600V(Volt) Connecting board, carbolite GOST 28821-90
Состояние упаковки	самоупаковка

Функциональная группа	Установочные изделия
Функциональный тип	платы монтажные, соединительные
Серия плат	3ПС21
Способ подключения проводов	под винт М4
Вид контактов	винт
Количество контактов	8
Материал контактов	латунь
Покрытие контактов	лужение
Количество пар контактов	4
Количество рядов контактов	2

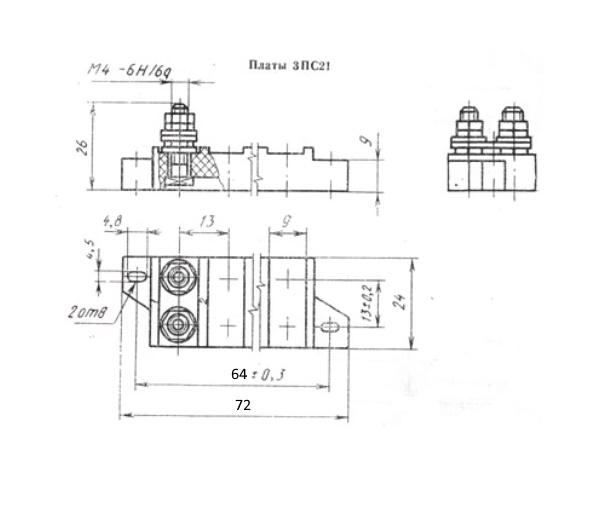

Шаг контактов в ряду	13 mm
Шаг между рядами контактов	12,5 mm
Метод монтажа механический	на панель
Метод монтажа электрический	винт
Диаметр установочного отверстия	4,5 mm
Установочные размеры	64 mm расстояние между монтажными отверстиями
Материал изолятора	карболит (фенопласт)
Габаритные размеры LWH	72x24x26 mm
Длина корпуса	72 mm
Ширина корпуса	24 mm
Цвет платы	коричневый
Тип платы	односторонняя
Основание	жесткое
Наличие прокладки для платы	есть
Фактическая маркировка	3ПС21-4
Рабочее положение	любое
Аналогичные серии	4ПМ..., 4ПС…, ПС...
Другие наименования	клеммная колодка, клеммная плата

Рабочее напряжение, max	600 V
Рабочий ток, max	20 A

Интервал рабочих температур	от -60 до +100°С
Климатическое исполнениеi	УХЛ
