СР75-11ФВ Розетка приборная угловая, байонетная (арт. ZA-184)

No name Russia; ВР0.364.007 ТУ; фторопласт; фланец

СР75-11ФВ Розетка приборная угловая – соединитель с байонетным способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 75 – величина волнового сопротивления (Ом); 11 – порядковый номер разработки; Ф – изоляционный материал (фторопласт); В – всеклиматическое исполнение. Ответная часть: вилка кабельная СР75-54ФВ, СР75-58ФВ. Номинальный диаметр кабеля по изоляции 4 мм. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name Russia
Страна изготовления РОССИЯ
Нормы и требования ВР0.364.007 ТУ; ГОСТ 20265-83
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 65
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация SR75-11FV Angular instrument socket, bayonet
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР75
Тип разъема розетка
Ответная часть разъема СР75-54ФВ, СР75-58ФВ
Типономинал / Типоконструкция приборная
Конструкция корпуса угловая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов гнездо
Диаметр контактов 1,4 mm
Количество контактов 1
Материал контактов бронза
Покрытие контактов Ag (серебро)
Конструктивное исполнение хвостовика фланец

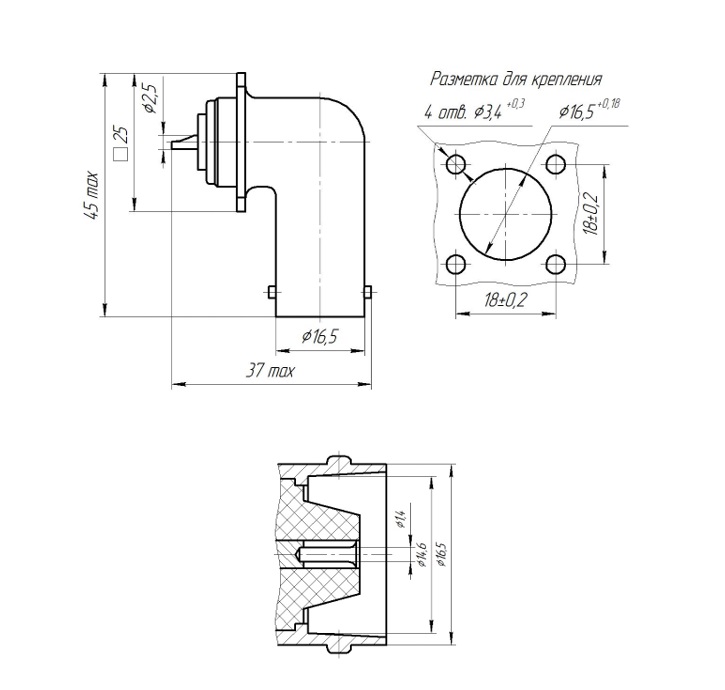

Габаритные размеры L*W*H 37х45 mm
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический на панель
Метод монтажа электрический обжим
Метод сочленения байонетный
Размер монтажного отверстия 16,5 mm
Диаметр установочного отверстия 3,4 mm
Марки присоединяемых кабелей РК75-4-21, РК75-4-22
Диаметр присоединяемых кабелей 4,0 mm;
Состояние товара с хранения
Дополнительные характеристики модернизированный
Фактическая маркировка СР75-11ФВ

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 75 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
