СР50-94ФВ Переход угловой, байонетный розетка/розетка/вилка(арт. ZA-172)

No name Russia; ВР0.364.013 ТУ; фторопласт; -

СР50-94ФВ Переход угловой розетка, розетка, вилка – соединитель с байонетным способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 50 – величина волнового сопротивления (Ом); 94 – порядковый номер разработки; Ф – изоляционный материал (фторопласт); В – всеклиматическое исполнение. Ответная часть розетки: вилка кабельная СР50-61ФВ, СР75-64ФВ. Ответная часть вилки: розетка приборная СР50-10ФВ; СР50-63ФВ, СР50-65ФВ. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование СР50-94ФВ Переход угловой, байонетный розетка/розетка/вилка
Торговая марка No name Russia
Страна изготовления РОССИЯ
Нормы и требования ВР0.364.013 ТУ, ГОСТ 20265-83
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 60
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация SR50-94FV Angled adapter, bayonet socket, socket, plug
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР50
Тип разъема розетка/розетка/вилка
Ответная часть разъема вилка СР50-61ФВ, СР75-64ФВ; розетка СР50-10ФВ; СР50-63ФВ, СР50-65ФВ
Типономинал / Типоконструкция переход розетка/розетка/вилка
Конструкция корпуса угловая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов гнездо + гнездо + штырь
Диаметр контактов 3 mm
Количество контактов 3
Материал контактов бронза
Покрытие контактов Ag (серебро)

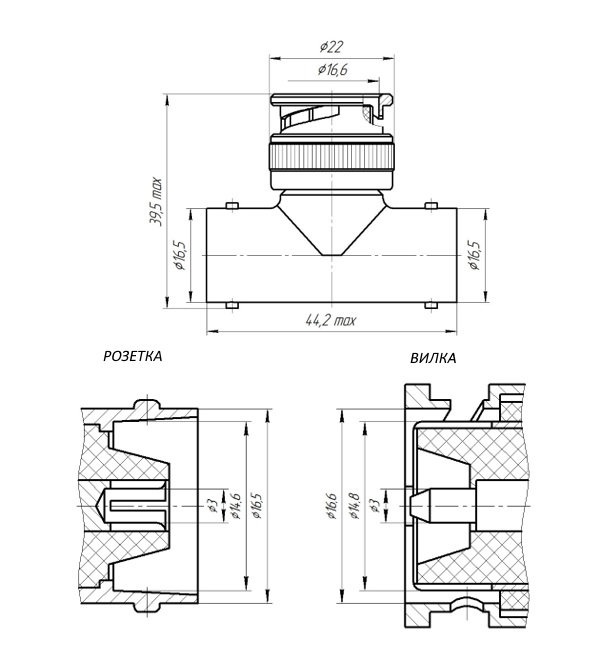

Габаритные размеры L*W*H 39,5х44,2 mm
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический объемный монтаж
Метод сочленения байонетный
Размер монтажного отверстия 16,5 – 16,5 – 16,6
Фактическая маркировка СР50-94ФВ

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
