Скидка на Ферритовые изделия
-20%

СР50-471ФВ Вилка кабельная угловая, резьбовая(арт. KP-5492 )

ПО Октябрь, Каменск-Уральский; ВР0.364.039 ТУ; фторопласт; гайка
РОССИЯ
Артикул (ID): KP-5492
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 2010
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ВР0.364.039 ТУ
  • ГОСТ ГОСТ 20265-83
Подробная документация
ID: 482090
На складе 2 шт
  • Цена от 5600 ₽
  • 1 шт. 5600 ₽
Количество
Быстрый заказ

СР50-471ФВ Вилка кабельная угловая – соединитель с резьбовым способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 50 – величина волнового сопротивления (Ом); 471 – порядковый номер разработки; Ф – изоляционный материал (фторопласт); В – всеклиматическое исполнение. Ответная часть вилки: розетка приборно-кабельная СР50-469ФВ. Номинальный диаметр кабеля по изоляции 7,0 мм. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СР50-471ФВ Вилка кабельная угловая, резьбовая
Торговая марка ПО Октябрь, Каменск-Уральский
Страна изготовления РОССИЯ
Нормы и требования ВР0.364.039 ТУ, ГОСТ 20265-83
Дата изготовленияi 2010-2019
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 7,4
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация SR50-471FV Angled cable plug, threaded
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР50
Тип разъема вилка
Ответная часть разъема СР50-469ФВ
Типономинал / Типоконструкция кабельная
Конструкция корпуса угловая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов штырь
Диаметр контактов 1,7 mm
Количество контактов 1
Материал контактов бронза
Покрытие контактов Ag (серебро)
Конструктивное исполнение хвостовика гайка

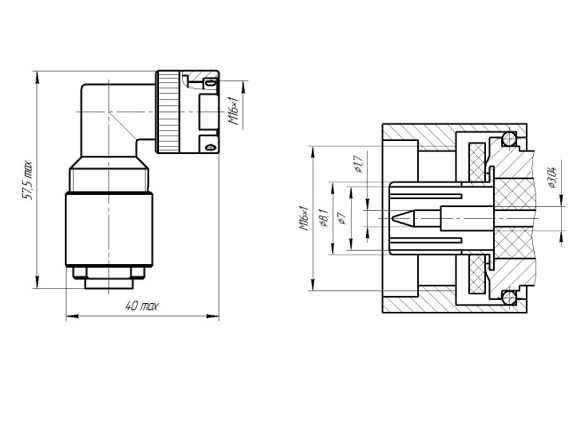

Габаритные размеры L*W*H 40х57,5
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический объемный монтаж
Метод монтажа электрический обжим
Метод сочленения резьбовой
Размер монтажного отверстия М16х1
Марки присоединяемых кабелей РК50-7-58С, РК50-7-59С
Диаметр присоединяемых кабелей 7 mm;
Фактическая маркировка СР50-471

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
СР50-471ФВ Вилка кабельная угловая, резьбовая   (datasheet)
