СР50-293ФВ Переход угловой, резьбовой розетка/вилка/вилка. (арт. KP-6556)

ПО Октябрь, Каменск-Уральский; ВР0.364.013ТУ; фторопласт; -

СР50-293ФВ Переход угловой розетка/вилка/вилка – соединитель с резьбовым способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 75 – величина волнового сопротивления (Ом); 293 – порядковый номер разработки; Ф – изоляционный материал (фторопласт); В – всеклиматическое исполнение. Ответная часть розетки: вилка приборно-кабельная СР50-281ФВ; вилка приборная СР50-267ФВ. Ответная часть вилки: розетка кабельная СР50-257ФВ, СР50-287ФВ, СР50-288ФВ, СР50-926ФВ. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ПО Октябрь, Каменск-Уральский
Страна изготовления СССР
Нормы и требования ВР0.364.013ТУ, ГОСТ В 20.39.404-81
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 8,6
Вид упаковки полиэт. пакет (1 шт)
Доупаковка запаянные в полиэтилен
Состояние упаковки самоупаковка
Транслитерация SR50-293FV Angle adapter, threaded socket/plug/plug
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР50
Тип разъема розетка/вилка/вилка
Ответная часть разъема СР50-281ФВ; СР50-267ФВ; СР50-257ФВ, СР50-287ФВ, СР50-288ФВ, СР50-926ФВ
Типономинал / Типоконструкция переход розетка/вилка/вилка
Конструкция корпуса угловая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов гнездо + штырь + штырь
Диаметр контактов 0,8 mm; 0,84 mm; 0,84 mm
Количество контактов 3
Материал контактов бронза
Покрытие контактов Ag (серебро)

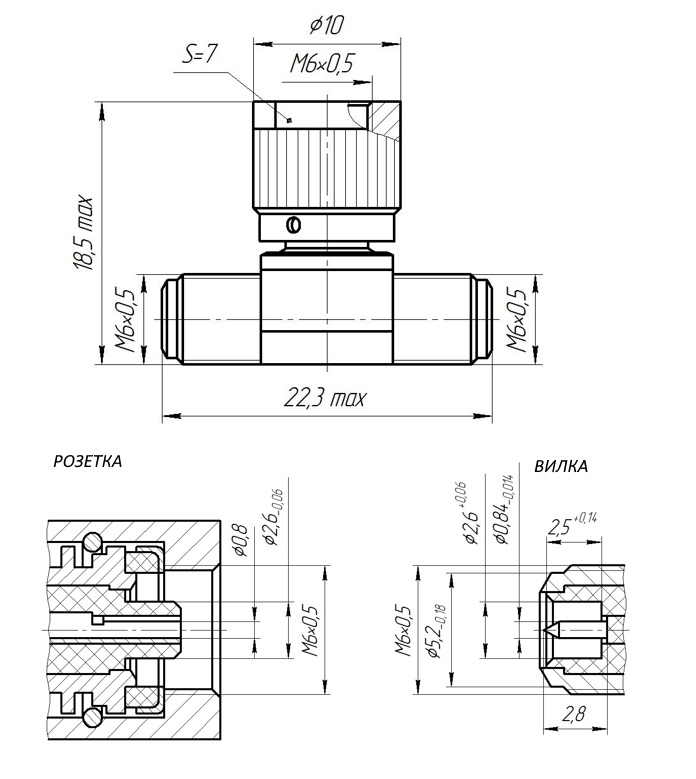

Габаритные размеры L*W*H 18,5х22,3 mm
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический на панель
Метод сочленения резьбовой
Размер монтажного отверстия М6х0,5
Состояние товара с хранения
Фактическая маркировка отсутствует

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
