СР50-287ФВ Розетка кабельная угловая, резьбовая. (арт. ZA-127)

No name Russia; ВР0.364.015 ТУ; фторопласт; гайка

СР50-287ФВ Розетка кабельная угловая – соединитель с резьбовым способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 50 – величина волнового сопротивления (Ом); 288 – порядковый номер разработки; Ф – изоляционный материал (фторопласт); В – всеклиматическое исполнение. Ответная часть розетки: вилка приборно-кабельная СР50-281ПВ; вилка приборная СР50-267ФВ. Номинальный диаметр кабеля по изоляции 2,0 мм. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name Russia
Страна изготовления РОССИЯ
Нормы и требования ВР0.364.015 ТУ, ГОСТ 20265-83
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 10,47
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация SR50-287FV Cable socket, angular, threaded
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР50
Тип разъема розетка
Ответная часть разъема СР50-281ФВ; СР50-267ФВ
Типономинал / Типоконструкция кабельная
Конструкция корпуса угловая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов гнездо
Диаметр контактов 0,8 mm
Количество контактов 1
Материал контактов бронза
Покрытие контактов Ag (серебро)
Конструктивное исполнение хвостовика гайка

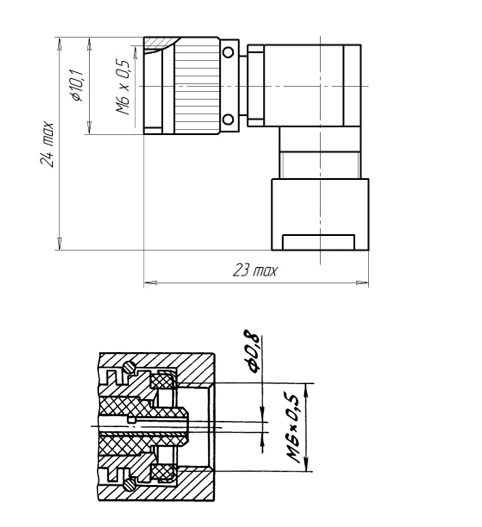

Габаритные размеры L*W*H 24х23 mm
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический объемный монтаж
Метод монтажа электрический обжим
Метод сочленения резьбовой
Размер монтажного отверстия М6х0,5
Марки присоединяемых кабелей РК50-2-11, РК50-2-16
Диаметр присоединяемых кабелей 2,0 mm;
Состояние товара с хранения
Фактическая маркировка СР50-287ФВ

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
