СР50-109ФВ Вилка кабельная прямая, резьбовая. (арт. OP-774)

Тбилисский завод разъемов; ВР0.364.026 ТУ; фторопласт; гайка

СР50-109ФВ Вилка кабельная прямая – соединитель с резьбовым способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 50 – величина волнового сопротивления (Ом); 109 – порядковый номер разработки; Ф – изоляционный материал (фторопласт); В – всеклиматическое исполнение. Ответная часть вилки: розетка приборно-кабельная СР50-103ФВ, СР50-113ФВ; розетка приборная СР50-112ФВ. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка Тбилисский завод разъемов
Страна изготовления РОССИЯ
Нормы и требования ВР0.364.026 ТУ, ГОСТ 20265-83
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 5
Вид упаковки полиэт. пакет (1шт)
Доупаковка запаянные в полиэтилен
Состояние упаковки самоупаковка
Транслитерация SR50-109FV Straight cable plug, threaded
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР50
Тип разъема вилка
Ответная часть разъема СР50-103ФВ, СР50-113ФВ; СР50-112ФВ
Типономинал / Типоконструкция кабельная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов штырь
Диаметр контактов 0,6 mm
Количество контактов 1
Материал контактов латунь
Покрытие контактов Ag (серебро)
Конструктивное исполнение хвостовика гайка

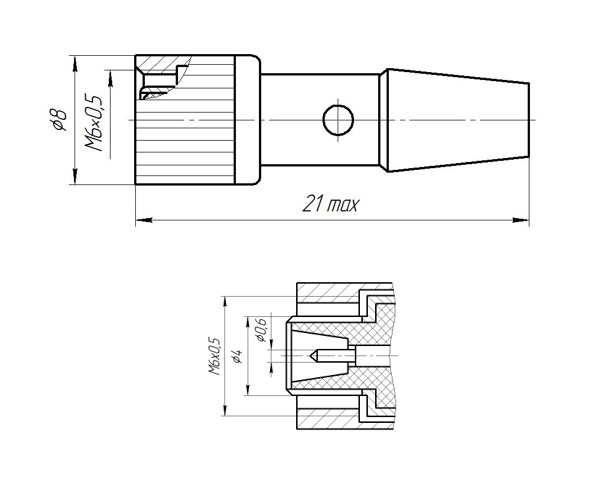

Габаритные размеры L*W*H 8х21 mm
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Метод сочленения резьбовой
Размер монтажного отверстия М6х0,5
Марки присоединяемых кабелей РК50-1,5-21, РК50-1,5-11
Диаметр присоединяемых кабелей 1,5 mm;
Состояние товара с хранения
Фактическая маркировка СР50-109ФВ

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
