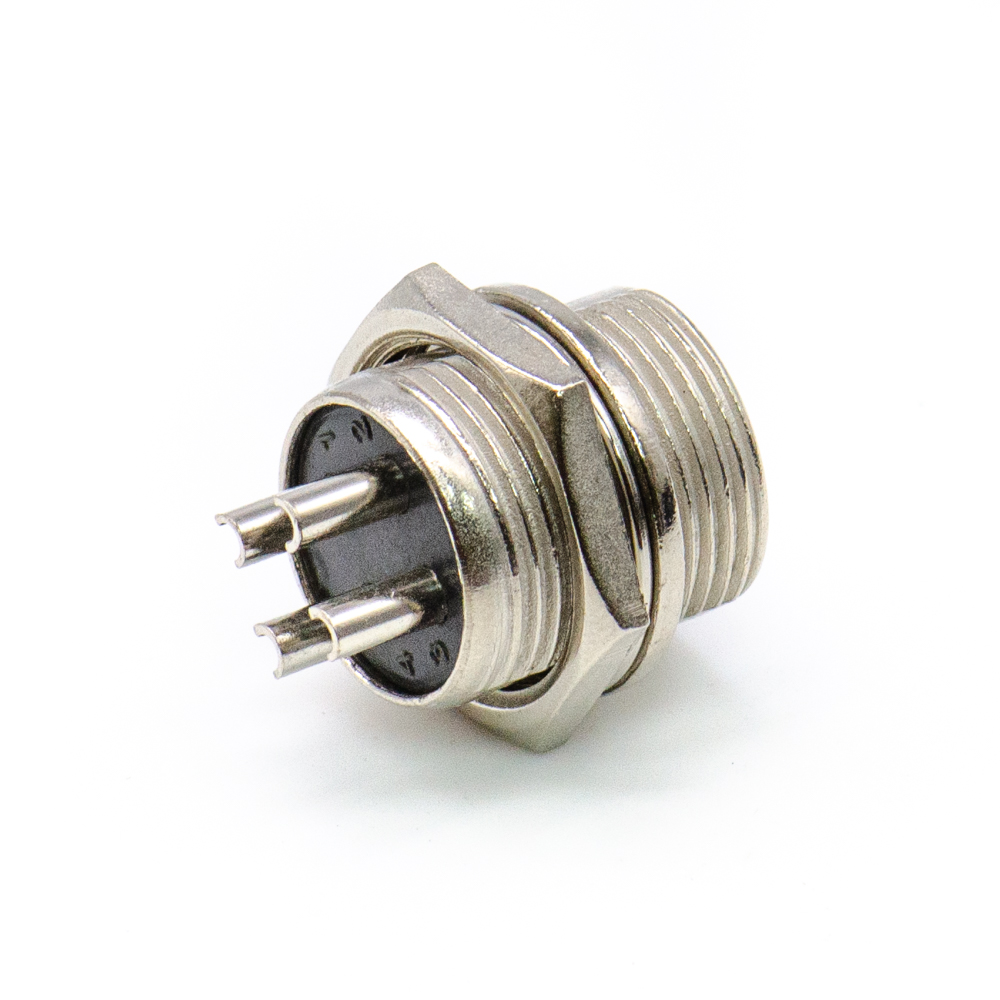

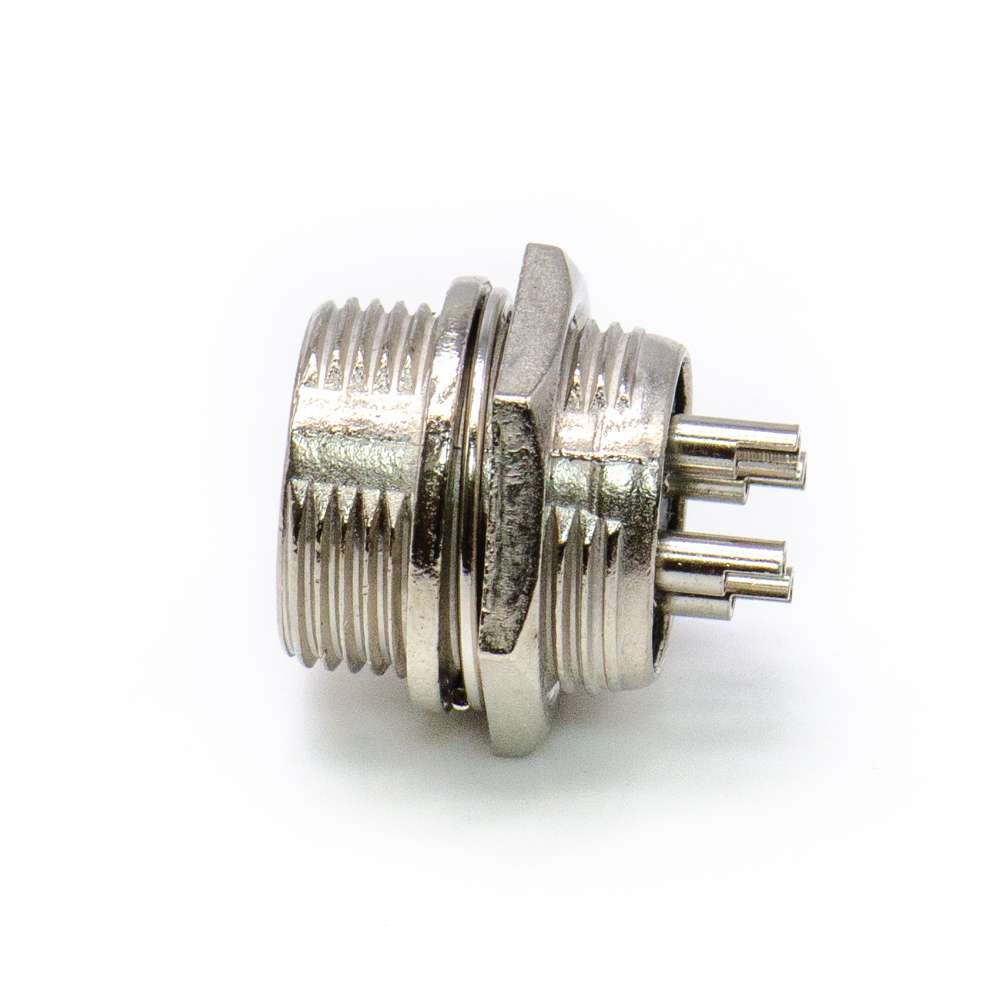

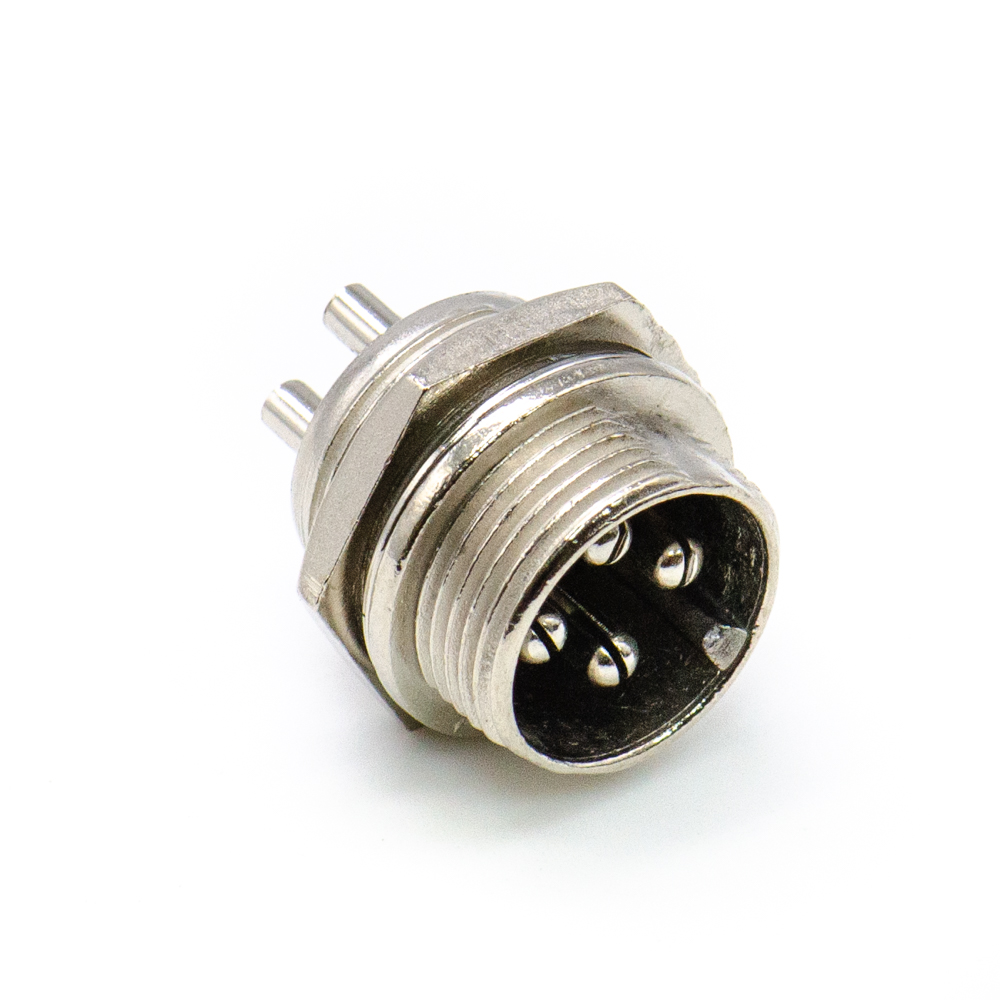

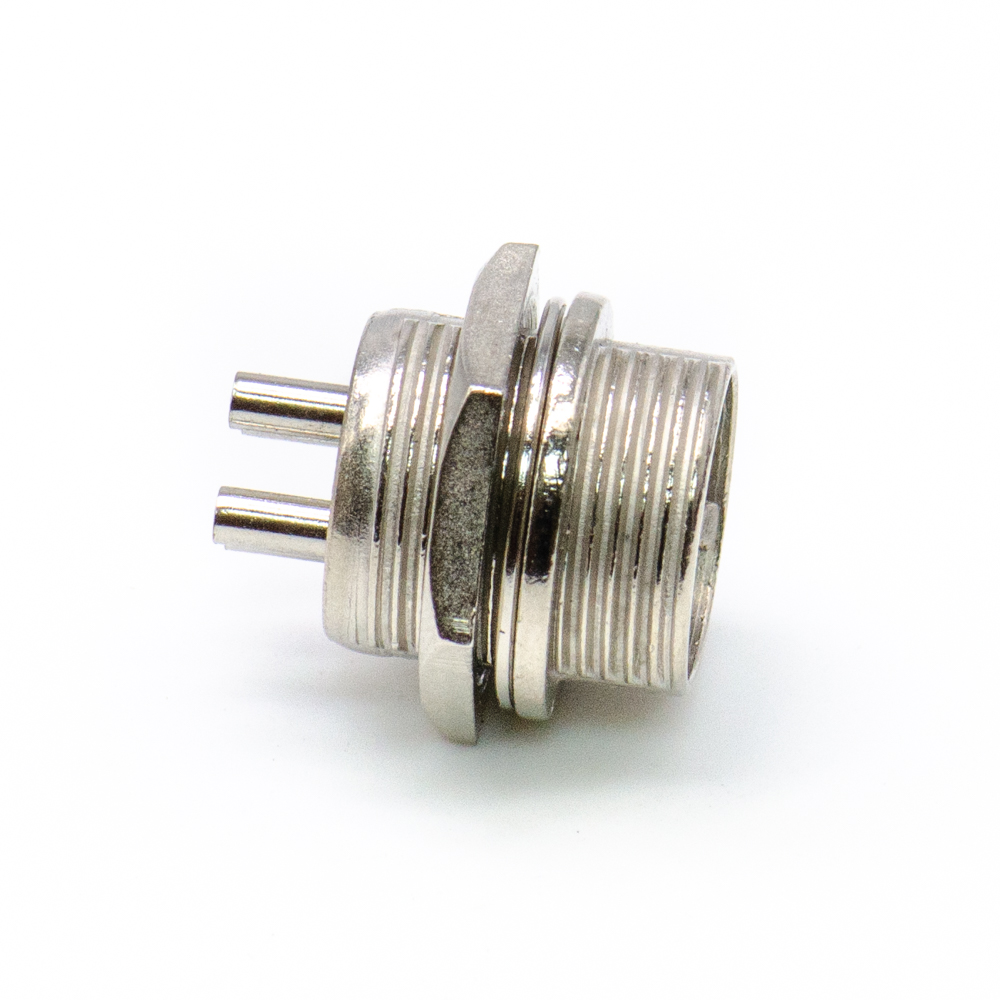

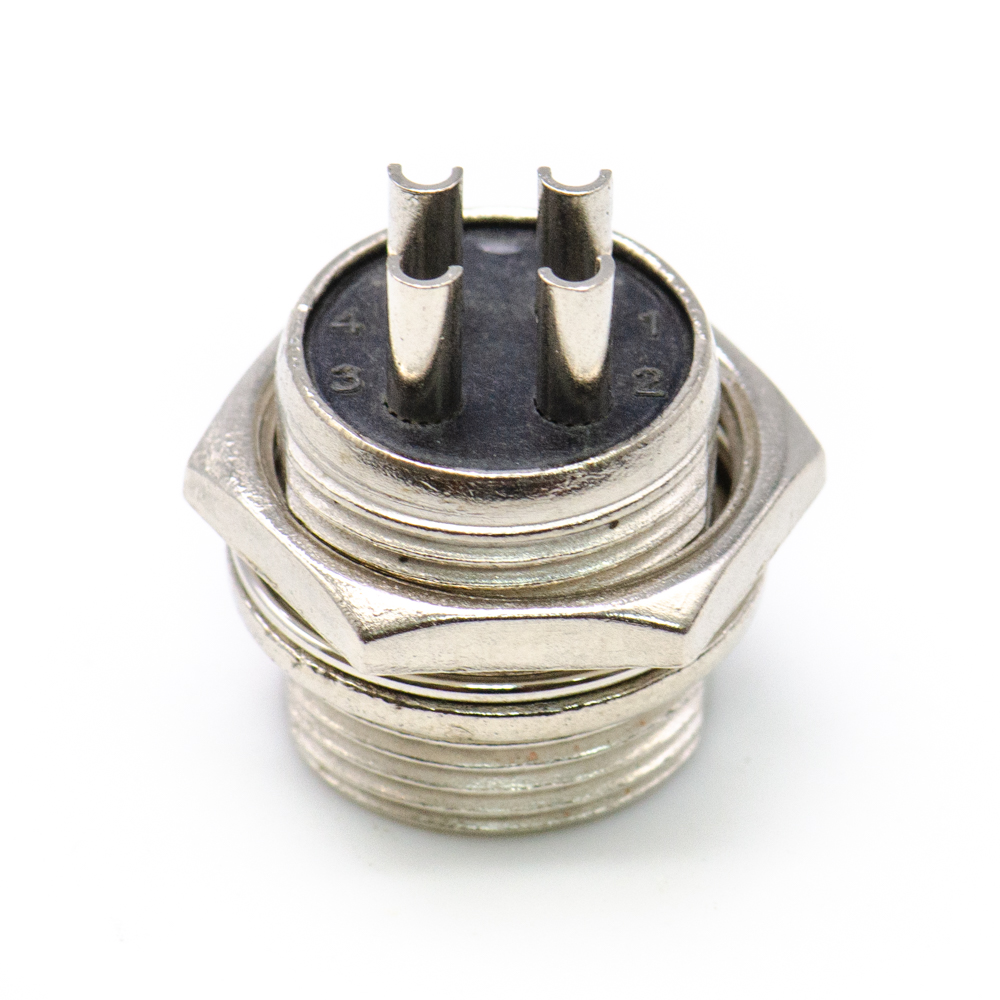

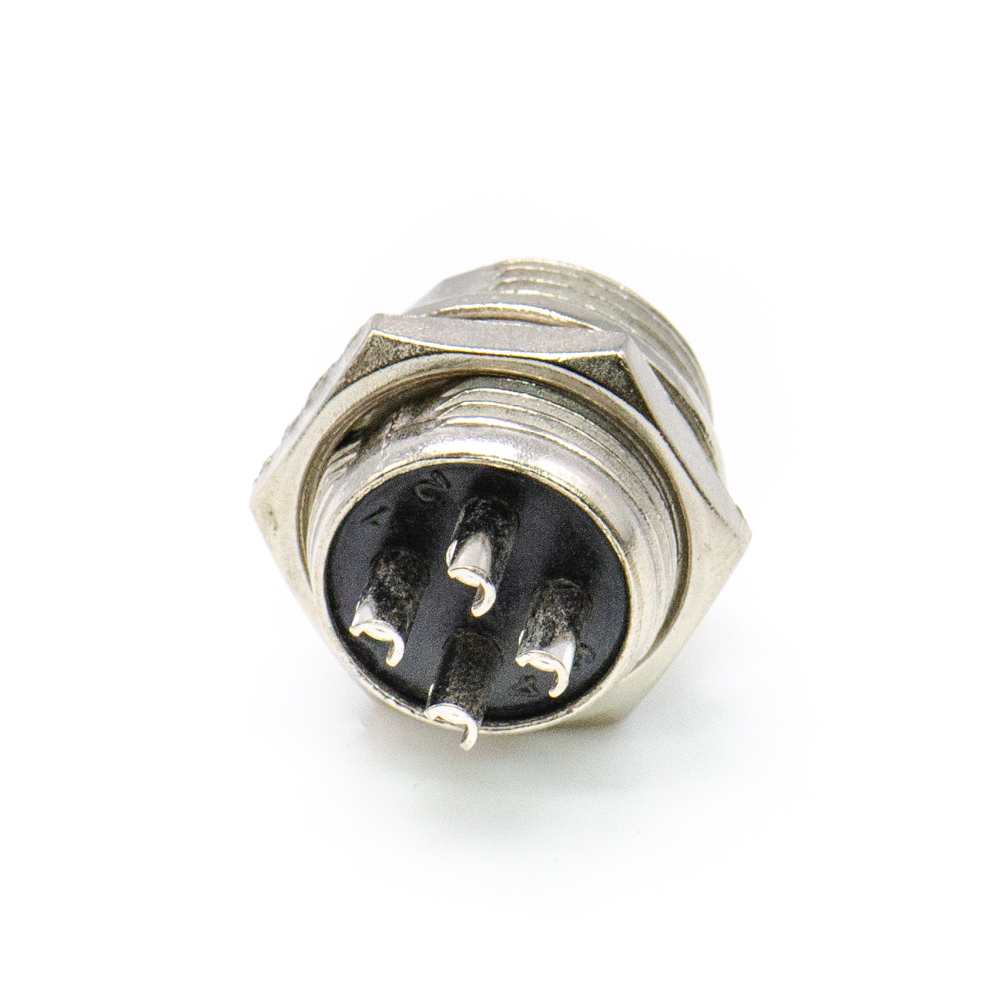

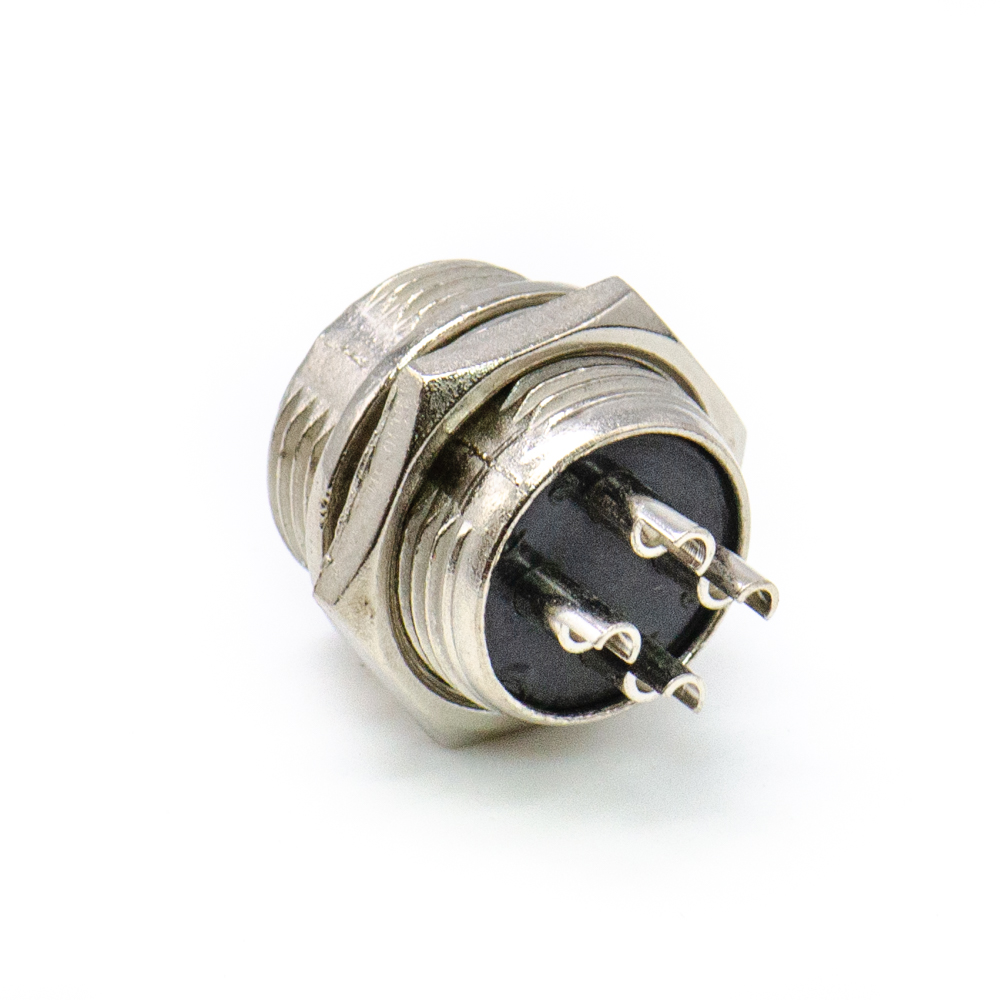

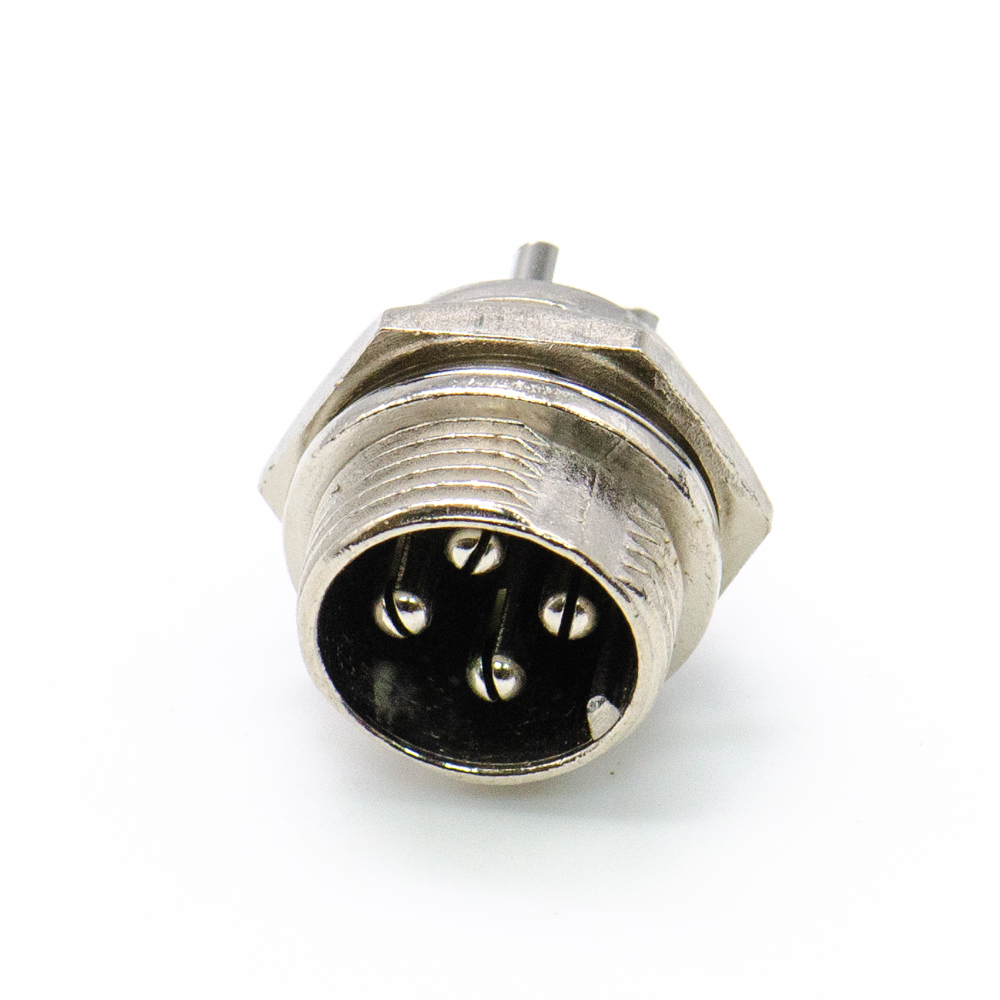

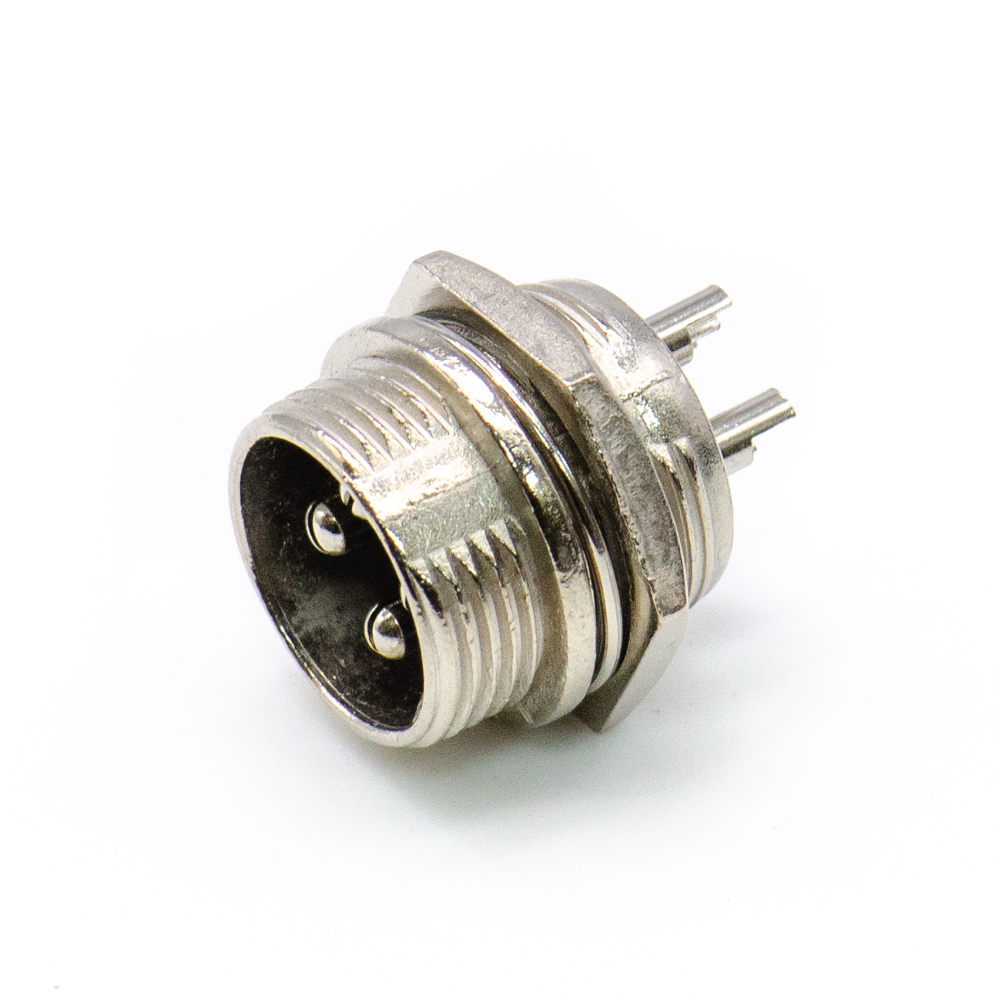

GX16M-4B Вилка приборная. (арт. TO-6983)

Разъем цилиндрический малогабаритный серии GX16M-4B (посадочный диаметр 16 мм) — четырех-контактная приборная вилка ручного соединения. Диаметр контактов d=2,5 мм, номинальное напряжение 125В и токовая нагрузка до 7А. Ответной частью вилки блочной GX16M-4B является розетка кабельная GX16M-4A. Тип корпуса GX16M-4B – блочный (приборный) без объёмного фланца предназначен для монтажа на панель, изготовляется из цинка и никеля, а внутренний изолятор из бакелита. Разъемы GX16 являются пылезащищенными и соответствуют степени защиты IP55, что гарантирует работу в пыльной среде и допускает попадания брызг воды. Разъемы GX16 известны как авиационные. Особенностью разъемов серии GX16 является малогабаритный цилиндрический корпус и штырьковый разъем штепсельного типа с резьбовым соединением (М16). Вся дополнительная информация находится во влажении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка SZC
Страна происхождения
Дата выпуска не указана
Вид приемки i нет
Масса изделия, гр 9,75
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Дата изготовленияi не указана

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Серия низкочастотных соединителей GX
Типономинал / Типоконструкция вилка блочная
Условный размер корпуса 16
Конструктивные особенности 4 вывода
Рабочее положение любое
Метод монтажа пайка
Метод сочленения резьбовой
Герметичность нет
Тип контакта круглый
Диаметр контактов 2,5 mm
Количество рядов контактов два
Количество выводов или контактов 4
Материал выводов, контактов латунь
Покрытие выводов или контактов Ag (серебро)
Длина выводов 6 mm
Габаритные размеры L*W*H 20х20 mm
Длина корпуса 15,6 mm
Высота корпуса 16 mm
Диаметр корпуса 15,2 mm
Материал корпуса металл
Фактическая маркировка отсутствует
Цвет изделия серый, синий
Комплектность в сборе
Тип кожуха или патрубка без кожуха
Тип контактов штырь
Гайка патрубка нет
Дополнительные характеристики без фланца

Технические характеристики

Номинальное напряжение 125 V
Рабочий ток 7 A
Сопротивление изоляции 5000 MΩ

Условия эксплуатации

Интервал рабочих температур от -50 до +70°C
Срок отгрузки со склада 1 день (в наличии)
Степень защиты IPi IP65
