СНЦ4-10/20Р-1 Розетка приборная без кожуха, ГЕ0.364.242ТУ.(арт. TN-2282)

250 V; 5 A - для контактов Ø 1 mm; 40 A; на панель; пайка; " 1" - ОТК; -; розетка блочная, соединитель, разъем соединительный, соединитель электрический...

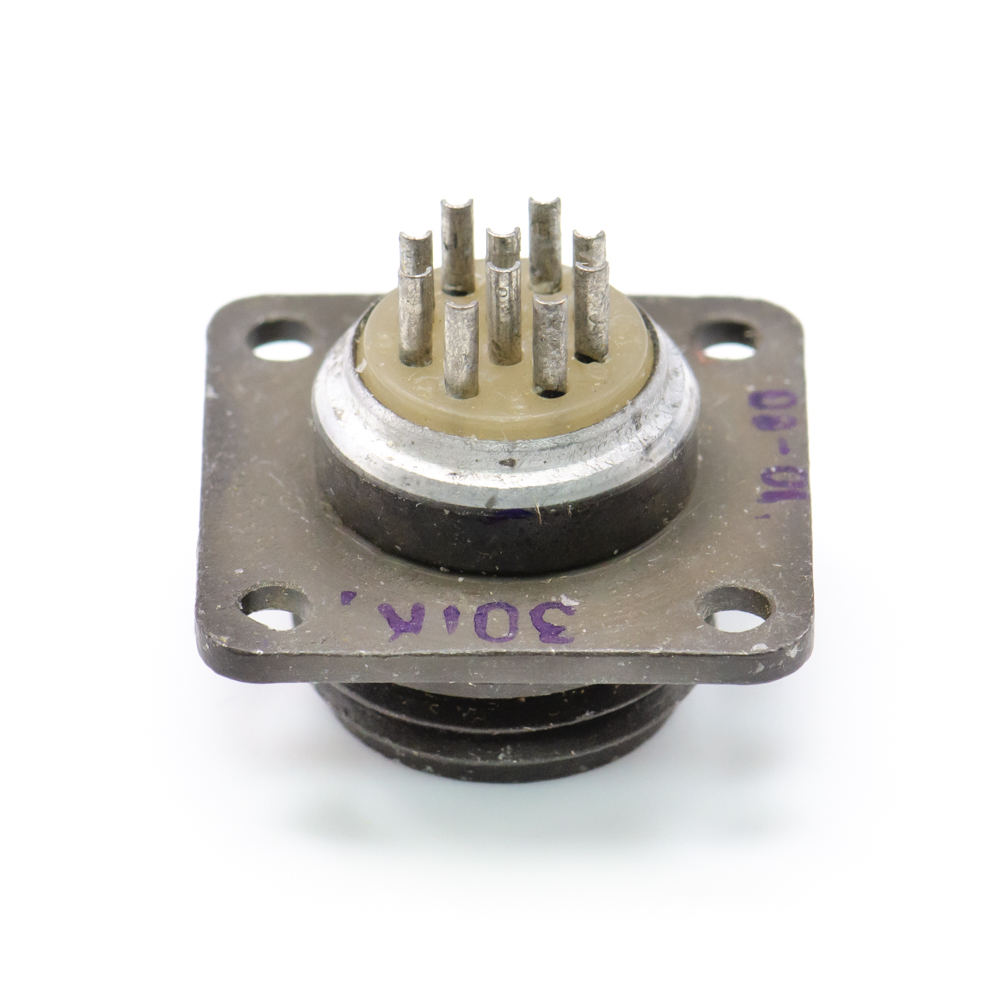

СНЦ4-10/20Р-1 Розетка приборная без кожуха - цилиндрический низкочастотный соединитель резьбового сочленения для внутреннего монтажа. Структура условного обозначения: СНЦ4 - тип соединителя; 10 - количество контактов; 20 - условный размер корпуса; Р - вид корпуса (розетка); 1 – конструктивное исполнение (приборная вилка без кожуха). Соединитель СНЦ4-10 предназначен для магнитофона. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование СНЦ4-10/20Р-1 Розетка приборная без кожуха, ГЕ0.364.242ТУ.
Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования ГЕ0.364.242ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 12,6
Транслитерация SNTs4-10/20R-1 Instrument socket without casing, GE0.364.242TU
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Серия разъемов СНЦ4
Типономинал / Типоконструкция розетка блочная без кожуха
Условный размер корпуса 20
Вид корпуса Б - приборный
Вид патрубка нет
Количество контактов 10 контактов
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 10 - Ø 1 mm
Материал контактов латунь
Покрытие контактов Ni (никель)
Контакт извлекаемый нет
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Установочные размеры 21 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,2 mm
Материал корпуса алюминиевый сплав
Покрытие корпуса оксидирование
Цвет корпуса серый
Герметичность нет
Габаритные размеры L*W*H 28х28х24 mm
Длина корпуса 28 mm
Ширина корпуса 28 mm
Высота корпуса 24,5 mm
Материал изолятора пластмасса
Цвет изолятора белый
Наличие ориентации расположение контактов, паз
Наличие уплотнительной втулки нет
Рабочее положение любое
Фактическая маркировка отсутствует
Взаимосочленение кабельные вилки СНЦ4
Другие наименования розетка блочная, соединитель, разъем соединительный, соединитель электрический...

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток на контакт, max 5 A - для контактов Ø 1 mm
Рабочий ток на разъем, max 40 A
Сопротивление контактов не более 5 mΩ - для контактов Ø 1 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 10 g
Акустические шумы: :
Сопротивление изоляции 1000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 40 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Ресурс 1000 сочленений-расчленений
Минимальная наработка 5 000 час.
Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление 666,6 - 77326,98 Pa
Макс. срок хранения 15 лет
